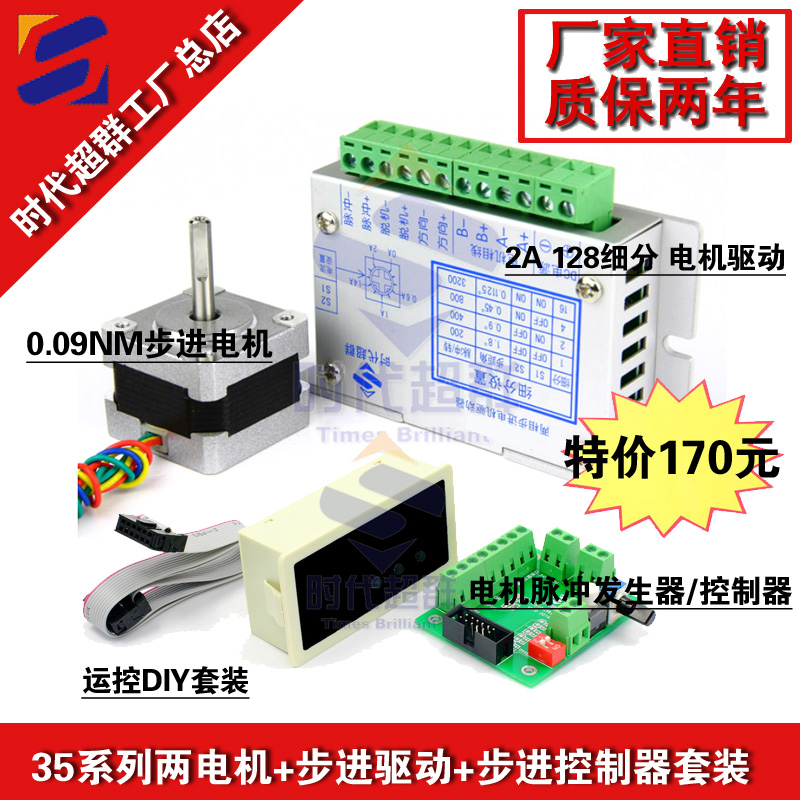

很多客戶問，沒用過步進電機，怎么用呢。需要配什么，下面下邊告訴你，要想讓步進電機運動，必須有電機、驅動器、控制器，開關電源，控制器作為脈沖發生器給驅動器發送脈沖信號，驅動器把脈沖信號轉化為電機的角位移，開關電源是用來給控制器或者驅動器供電的。這些要素缺一不可的。
35HBP22AL4-TF0兩相混合式步進電機
步距角1.8°，扭矩0.06N.m，電流0.73A，機身高22MM，軸徑Φ5MM，出軸長25mm，廣泛適用范圍于激光、醫療、紡織、安防等行業。
35系列兩相混合式步進電機根據型號命名規則分為以下幾種：
適配驅動ZD-2HD330性能兩相步進電機驅動器具有高集成度、高可靠性；接口采用高速光耦隔離；****輸出電流3A；****輸入電壓：DC
32V(峰值)；內部每秒0-10K脈沖，實現簡單控制；適用于42、57系列步進電機；整步、2、4、8、16、32、64、128細分可選；短路、過流、過熱保護功能自動保護；自動半流鎖定，減少待機發熱；支持脫機、使能、鎖定等功能。
CS10-2可外接電位器并且轉接板自帶電位器 正限位 負限位 限位 實時顯示頻率 限位模式切換 送 自帶升降速
控制器面板也可以隨時微調速度 開關電源
配套開關電源S-100-24：
100W 24V開關電源，可同時給驅動和控制器供電，高效率，高可靠；全球適用AC輸入電源；****滿負荷燒機測試；保護特性：短路/過載/過壓；尺寸:
159*97*38mm (L*W*H) 綜合接線圖：
