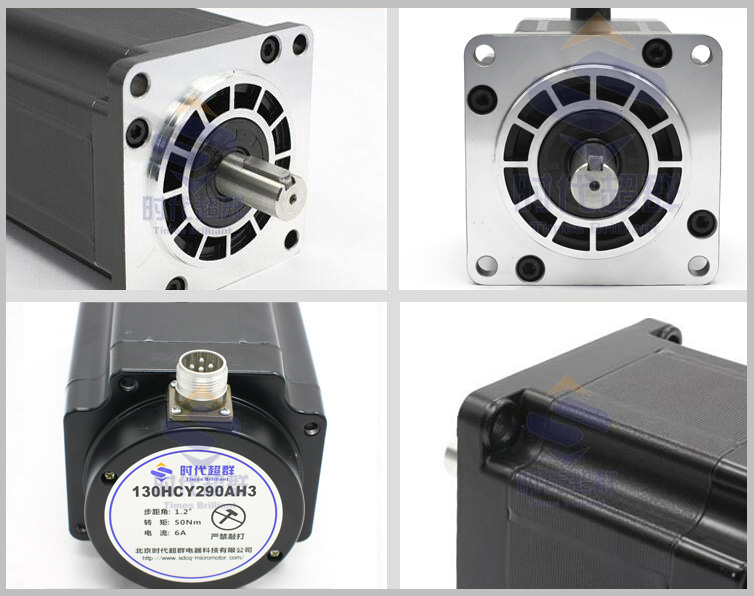

圖中電機為130HCY290AH3-TK0兩相混合式步進電機，機身高290MM，扭矩50N.m，電流6A，軸徑Φ19MM，鍵槽6，軸長47mm，廣泛適用范圍于激光、醫療、紡織、安防等行業。

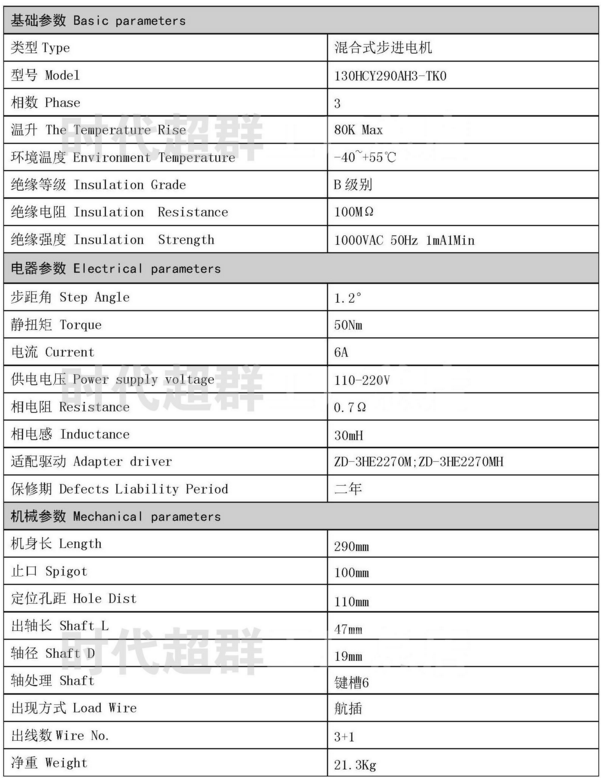

產品細節 基本參數：
外形尺寸圖：

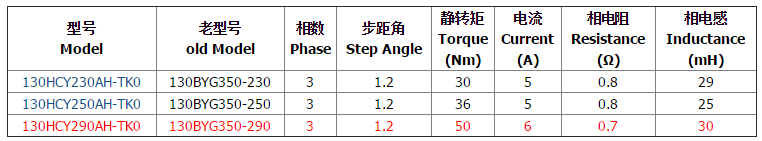

130系列產品參數

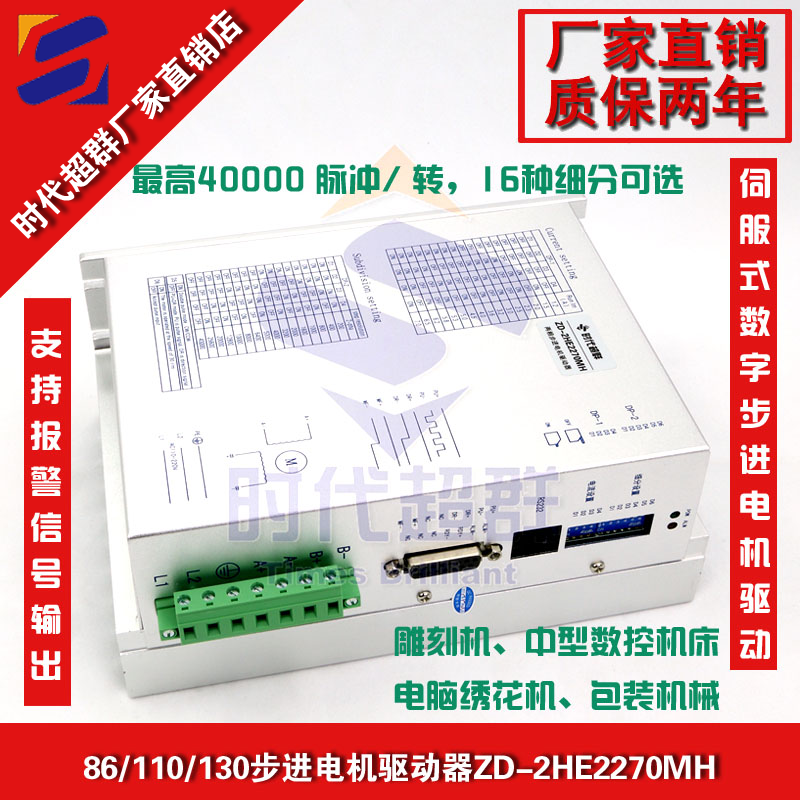

配套驅動器：

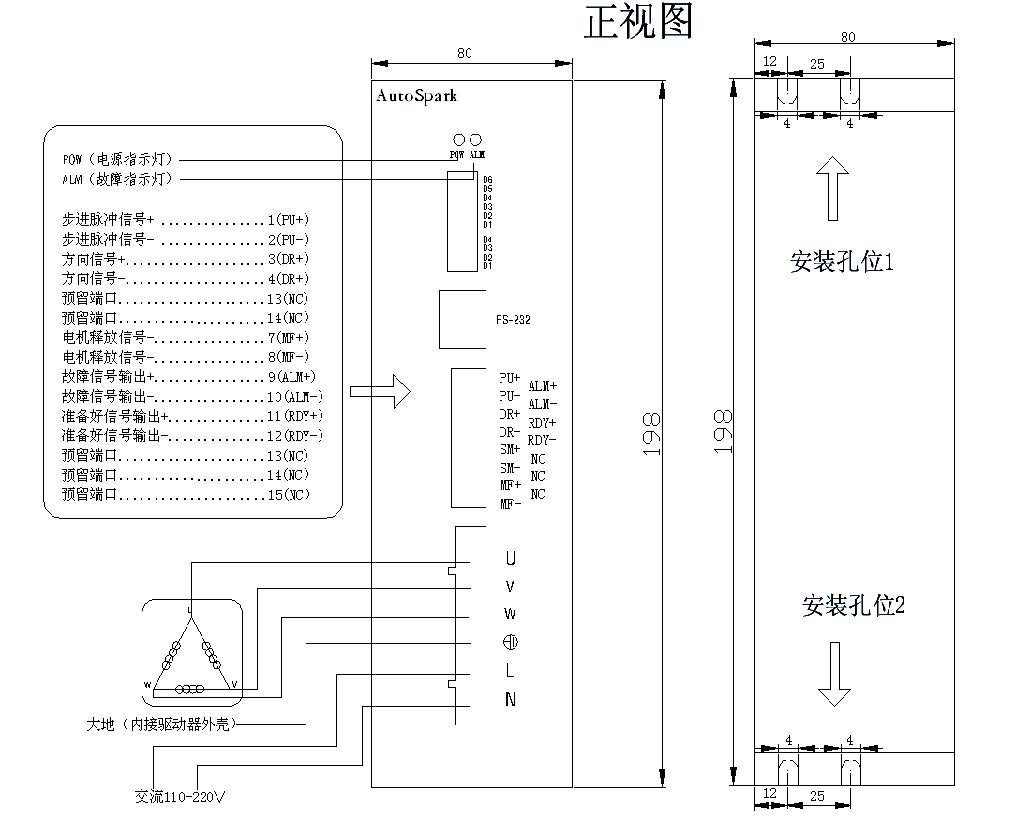

ZD-3HE2270MH 是基于DSP 控制的新一代數字步進電機驅動器。特點：電機運行平穩，幾乎沒有震動和噪音，定位精度****可達60000 步/ 轉。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。 單電源輸入，電壓范圍：AC110V ～ 220V；驅動電流1.2A/ 相到7.0A/ 相分16 檔可調；設有16 檔等角度恒力矩細分，****分辨率60000 步/ 轉, 其它細分可定制完成；****反應頻率可達200Kpps；步進脈沖停止超過100ms 時，線圈電流自動減到設定電流的一半，有效降低電機發熱；接口信號光耦隔離；內部強電、弱電光耦隔離；信號電平：5V ～ 24V 兼容；工作溫度：-30℃～ 85℃；適配電機：三相57、86、110、130、150 系列高壓電機；相位記憶功能（注：輸入停止超過3 秒后，驅動器自動記憶當時電機相位，重新上電或MF 信號由低電平變?yōu)楦唠娖綍r(shí)，驅動器自動恢復電機相位）；帶電機電感量調節功能，適配電機發揮****效能。 接口定義
