經常會有客戶問需要導軌滑臺帶動物體運行怎么選擇電機，今天給大家介紹一下，首先選擇電機要確定導軌滑臺的負載和導軌實際移動的速度。然后要了解，步進電機轉速越高扭矩越小的特性，選擇合適的電機和配套的驅動。再根據客戶具體先實現的運動軌跡，來選擇合適的控制器。

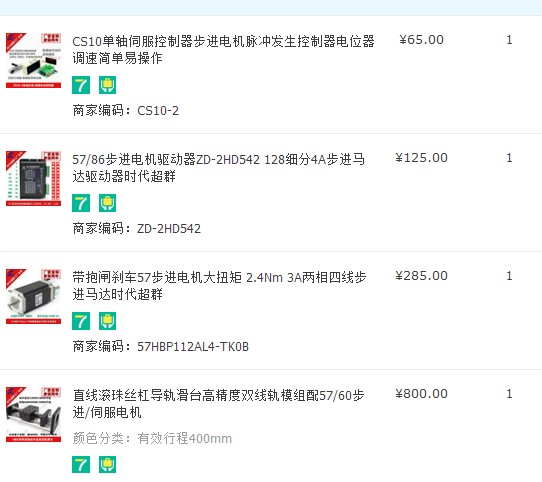

上圖組合中的導軌為80型材時代超群HBX系列雙線型滑臺導軌滑塊為50mm*80mm，水平****載重100KG，垂直載重50KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1204、1605、1610 1605是指滾珠絲杠直徑16，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米
57HBP112AL4-TK0B兩相混合式步進電機 步距角1.8°，扭矩2.4N.m，電流3A，機身高112MM，軸徑Φ8MM，D軸，出軸長22mm，可配剎車。搭配精密星星減速機。廣泛適用范圍于激光、醫療、紡織、安防等行業。 步進電機使用剎車的條件。 1.使用環境不穩定 2.經常的突然斷電，可使電機，斷電后，立即停止工作。效率高，避免的損失。
ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。
配套控制器CS10-2可外接電位器并且轉接板自帶電位器 正限位 負限位 限位 實時顯示頻率 限位模式切換 送 自帶升降速 控制器面板也可以隨時微調速度 下面以CS10-2為例給大家介紹一下此款控制器接線的主意事項
首先注意：匯接版接電源的+ -方向一定不能反，因?yàn)橐坏┙臃矗呐轮皇撬查g的，控制器都會被燒壞 其次要注意，控制器匯接版鏈接顯示器的排線，紅線已定要在排線的最左側，不要隨意查吧排線與控制器的接口處 另外，控制器的OPTO為控制器的公共端，接驅動器的方向正和脈沖正，CP接驅動器的脈沖負，DR接驅動器的方向- 再次，關于控制器限位的使用，COM-與限位IN1，IN2配合使用。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
