86HCY125AL3S-TK0三相混合式步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。 步距角1.2°，扭矩6N.m，電流3.5A，機身高125MM，軸徑Φ14MM，鍵5，出軸長30mm，廣泛適用范圍于激光、醫療、紡織、安防等行業.配套ZD-3HE2254三相步進電機驅動器高性能、低價格；設有32檔細分，****分辨率60000步/轉；****反應頻率可達500Kpps；步進脈沖停止超過0.5s時，線圈電流自動減到設定電流的一半；****抗干擾，光電隔離信號輸入/輸出；驅動電流2.2A到6.5A分16檔可調；220V電源輸入，電壓范圍：AC60V-260V；RS232串口通信 參數調節；相位記憶功能。 有客戶反應步進電機啟動運行時，有時動一下就不動了或原地來回動，一般要考慮以下方面作檢查： 1）電機力矩是否足夠大，能否帶動負載，因此我們一般推薦用戶選型時要選用力矩比實際需要大30%~50%的電機，因?yàn)椴竭M(jìn)電機不能過負載運行，哪怕是瞬間，都會造成失步，嚴重時停轉或不規則原地反復動。 此時就需要換大扭矩步進電機 型號
| 相數
| 步距角
| 靜轉矩
(Nm) | 電流
(A) | 相電感
(mH)
| 相電阻
(Ω) | 轉子慣量 (kg.cm2) | 機身長L (mm) | 重量 (Kg) | 86HCY98AL3S-TK0
| 3 | 1.2° | 4 | 2.1 | 4.5
| 0.71 | 2.55 | 98
| 2.95
| 86HCY125AL3S-TK0
| 3 | 1.2° | 6
| 3.2 | 1.87
| 0.5 | 3.96 | 125 | 4.4 | 86HCY155AL3S-TK0
| 3 | 1.2° | 8 | 4 | 13.2
| 0.4 | 0.4 | 155 | 2 |
2）上位控制器來的輸入走步脈沖的信號是否正確，首先要5V 15mA，以使光耦穩定導通；輸入的頻率是否高，被光藕過濾掉； 3）啟動頻率是否太高，在啟動程序上是否設置了加速過程，****從電機規定的啟動頻率內開始加速到設定率，哪怕加速時間很短，否則可能就不穩定，甚至處于惰態。 4）電機未固定好時，有時會出現此狀況，則屬于正常。因?yàn)�，�?shí)際上此時造成了電機的強烈共振而導致進入失步狀態。電機必須固定好。

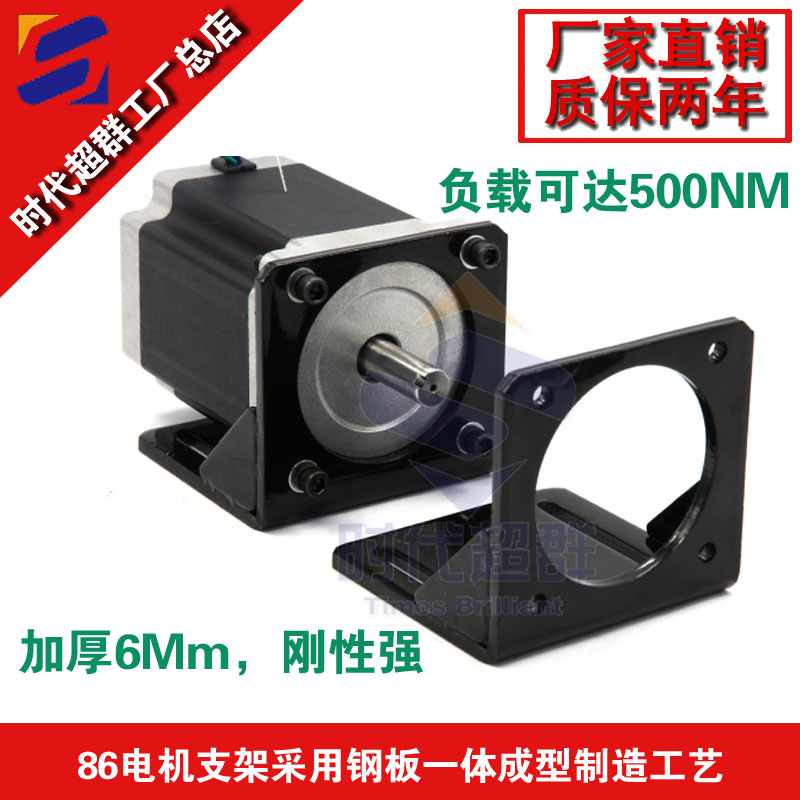

時代超群電機支架具有以下特點： 1.強度--采用鋼板一體成型制造工藝，保證足夠強度； 2.尺寸--所有開槽開孔均為高精密沖床一次沖壓加工而成，保證尺寸****精確精準，與電機配合嚴絲合縫； 3.表面處理--采用質感****的****黑色亞光噴塑，即便是在惡劣環境下長久使用，也不會掉色，更不會生銹氧化； 4.配螺絲--可選配硬度為12.9級的合金鋼內六角螺絲套裝，或****不銹鋼十字螺絲套裝(適用于無內六角扳手客戶) 5）是否有缺相，缺相后電機就會抖動而不能正常旋轉，對于2相步進電機來說，相位接錯，電機也不能工作。所以要具體檢查接線是否正確
聯系方式：QQ:467102884 電話：13811070445（劉女士）
