上圖為時代超群客戶定制定一款48V直流無刷電機80BL130S55-3115TK9，電機用節能環保領域的驕子-釹鐵磁硼鋼，電機是以自控式運行的，所以不會象變頻調速下重載啟動的同步電機那樣在轉子上另加啟動繞組，也不會在負載突變時產生振蕩和失步。保證設備的良好性能，電機電壓48V,功率550W，額定轉速4500轉,扭矩1.6NM。

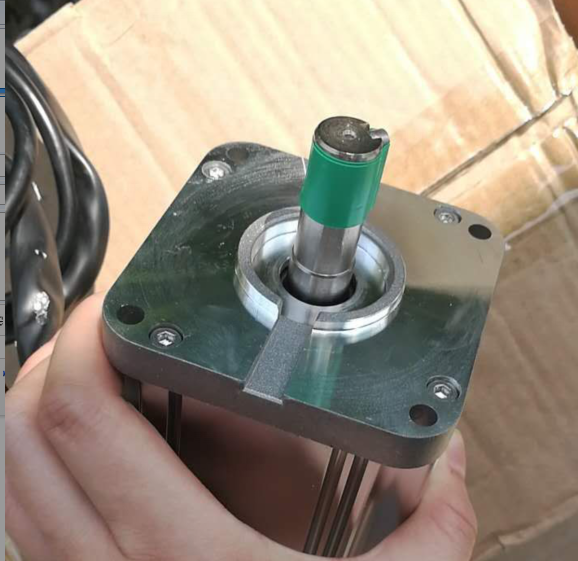

輸入端根據客戶要加增加了一個豁口，安裝油封用的，可以起到一定的防水、防油的作用，但是不能完全做為防水電機用，防水電機的機身和端蓋要做打膠處理等。 配套無刷驅動器高集成度高可靠性，三相全橋PWM斬波方式，閉環穩速，大負載時電機仍保持轉速，低發熱大功率。產品配套齊全價格實惠，質量保證，更有多種產品，減速器可提供配套，及技術支持！ 客戶搭配的時代超群大電流無刷控制器ZM-6525
配套驅動器ZM-6525是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 ·高集成度高可靠性無刷直流(BLDC)電機控制器 ·三相全橋，PWM斬波方式 ·閉環穩速，大負載時電機仍能保持轉速 ·純硬件設計，高速度，高抗干擾能力 ·周波限電流方式，保護更加精確快速 ·低發熱，大功率 主要功能 ·堵轉保護時間6秒·欠電壓(≤18V)、過熱(>150℃)自動保護 ·霍爾錯誤保護 ·輸出限流線性可調：1-25A ·支持內置電位器、外接電位器、模擬電壓和PWM調速 ·帶有使能功能 ·帶有速度反饋信號輸出 ·帶有EABS電子剎車功能 ·具有緩啟動功能，避免電流過沖，有效保護電機
接口定義  保護恢復
本控制具有多重保護功能，在保護功能起作用后可采取正確方法解除保護。 1.欠壓保護，驅動器供電電壓低于13V時驅動器進入保護狀態。解除此保護請先斷電，將電源電壓調高至18V后再通電。 2.過壓保護，驅動器供電電壓高于60V時驅動器進入保護狀態。解除此保護請先斷電，將電源電壓調低至50V后再通電。 3.堵轉保護，當電機堵轉6秒后驅動器會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，待電機堵轉問題解決后再重新通電。 4.霍爾錯誤保護，驅動器檢測到霍爾錯誤后會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，排除霍爾錯誤后再重新通電。 注意，為避免勿保護情況發生，在不需要電機轉動時，請將使能置低或?qū)⒄{(diào)速降至最小(電位器擰至****、模擬電壓降至0V，PWM降至0%)
聯系方式：QQ:467102884 電話：13811070445（劉女士）
