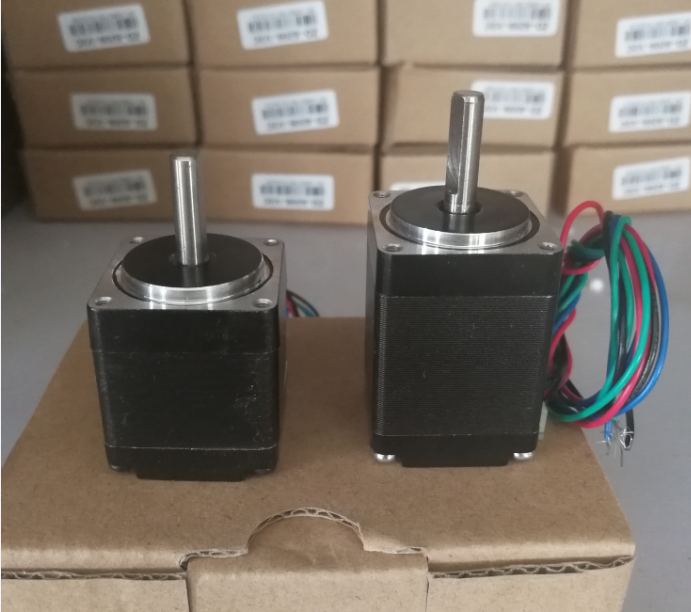

時代超群步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。上圖步進電機28HBP34BL4-TR0，這款電機屬于微小型步進電機，體積小。以往用戶在選擇此款電機的時候，大多配以12V直流電，那么是不是12V直流電就是28HBP34BL4-TR0的****電源嗎？讓我們用實驗來討論最適合此款步進電機的直流電源。 提出問題：步進電機28HBP34BL4-TR0究竟是使用12V直流電合適還是使用24V合適？
驅動ZD-2HD430高集成度高可靠性;接口采用超高速光耦隔離;****輸入電壓：DC 42V(峰值);短路、過流、過熱保護功能;****輸出電流3A;整步、二細分、四細分、八細分、十六細分可調;輸出電流連續可調;短路、過流、過熱保護功能自動保護;自動半流鎖定;支持脫機、使能、鎖定等功能。 實驗材料：聯系方式：QQ:467102884 電話：13811070445（劉女士） 步進電機:28HBP34BL4-TR0步距角：1.8°;工作電壓：4.8V;工作電流:0.75A;溫升：85K Max;環境溫度：-40℃-+55℃;絕緣等級：B級;電阻：6.5Ω;保持轉矩：0.06Nm。 步進驅動器:ZD-2HD430
驅動器ZD-2HD430高集成度高可靠性;接口采用超高速光耦隔離;****輸入電壓：DC 42V(峰值);短路、過流、過熱保護功能;****輸出電流3A;整步、二細分、四細分、八細分、十六細分可調;輸出電流連續可調;短路、過流、過熱保護功能自動保護;自動半流鎖定;支持脫機、使能、鎖定等功能。 步進控制器CS10-1
CS10-1控制器是我公司新款研發制作控制器， 支持步進電機或伺服電機角度定長 外部輸入口控制器，支持1路輸出控制其他設備的開關量信號 支持程序編輯手動控制 可以做電機的升降速 啟動速度功能 支持循環 定次數次數循環功能等...本控制器雖然小巧，但功能完善強大，其性能可比市場上的智能單軸控制器，比起其他簡易控制器，優越性更加明顯。 開關電源:S-25-12/S-35-24+轉速表 實驗參數：步進電機28HBP34BL4-TR00的額定電流為0.75A； 步進驅動器ZD-2HD430的電流為0.3-2A細分有1、2、4、16； 開關電源S-25-12，功率為25W，電壓12V； S-35-24，功率35W，電壓24V 我們將從分別使用12V與24V電源，把驅動器的電流設置在電機額定電流，細分設置在****與****時，分別得到****轉速，形成數據對比，展開討論。 實驗步驟： A：將線連接好，電機相線正確連接驅動器，電源正負極切勿接反！ B：將步進驅動器ZD-2HD430的電流設置在0.75A，恒定不變 C：將步進驅動器ZD-2HD430的細分設置在1細分時，使用轉速表得出空載**** 轉速值，記錄。 D：將步進驅動器ZD-2HD430的細分設置在16細分時，使用轉速表得空載****轉速值，記錄。 得出結論：聯系方式：QQ:467102884 電話：13811070445（劉女士）
12V測試結果 | 細分 | 電流 | ****空載轉速 | 1 | 0.75A | 2700rpm | 16 | 0.75A | 500rpm |
24V測試結果 | 細分 | 電流 | ****空載轉速 | 1 | 0.75A | 7671rpm | 16 | 0.75A | 480rpm |
通過我們的實際測試，得出上表，數據對比可以看出，步進電機
28HBP34BL4-TF0在配以24V直流電，在額定電流內，****細分與****細分時，得出的空載轉速相比使用12V直流電，要平穩的多，其數值，也更接近于步進電機的理論值（1細分時的空載轉速大概是16細分時的16倍）聯系方式：QQ:467102884 電話：13811070445（劉女士）
