產品特點 ·高集成度高可靠性
·接口采用高速光耦隔離
·****輸出電流 2 啊
·****輸入電壓：DC 40V( 峰值 )
·短路、過流、過熱保護功能 ·內部每秒 0-10K 脈沖，實現簡單控制
主要功能 ·整步、二、四、八、十六、三十二細分可調
·輸出電流連續可調
·短路、過流、過熱保護功能自動保護
·自動半流鎖定，減少待機發熱
·支持脫機、使能、鎖定等功能

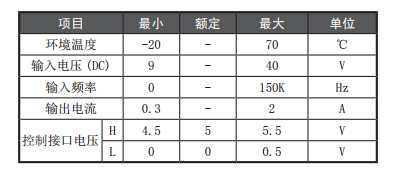

工作條件

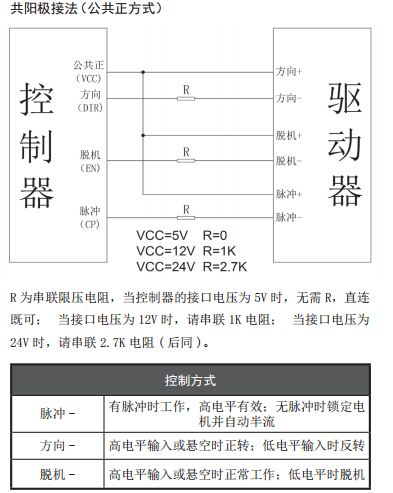

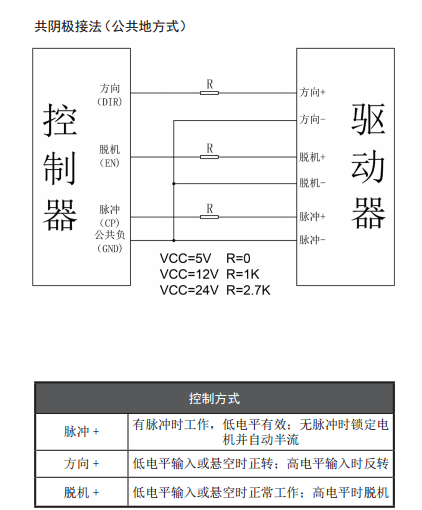

接線方法

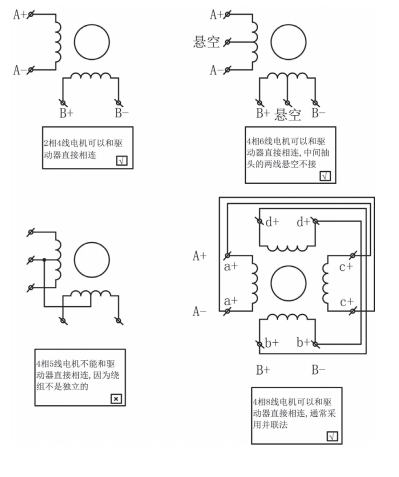

適用電機類型
細分設置
S1
| S2 | S3 | 細分 | 脈沖 / 轉 | 備注 | | OFF | OFF | ON | 1 | 200 |
| | OFF | ON | OFF | 2 | 400 |
| | ON | OFF | OFF | 2 | 400 |
| | OFF | ON | ON | 4 | 800 | 適用于高速 | | ON | OFF | ON | 8 | 1600 | 適用于高速 | | ON | ON | OFF | 16 | 3200 | 適用于一般應用 | | ON | ON | ON | 32 | 6400 | 適用于低速 |

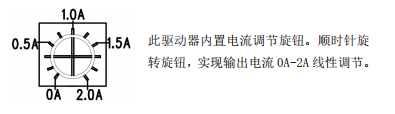

電流設置
半流設置
S4：OFF 全流 ON 半流
半流狀態有助于步進電機進入鎖定狀態后減小發熱
內部控制設置 S5：OFF 外部 ON 內部（**** 10KHz/s）
切換內部脈沖后可實現簡單的調速控制
內外部不可同時開啟

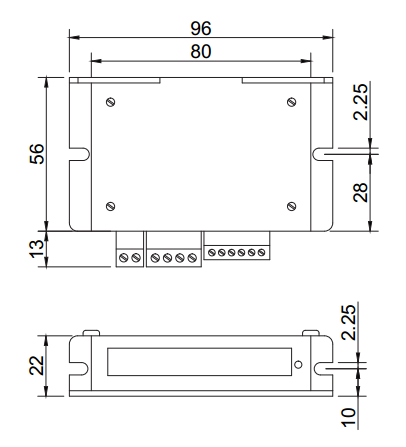

外形尺寸
