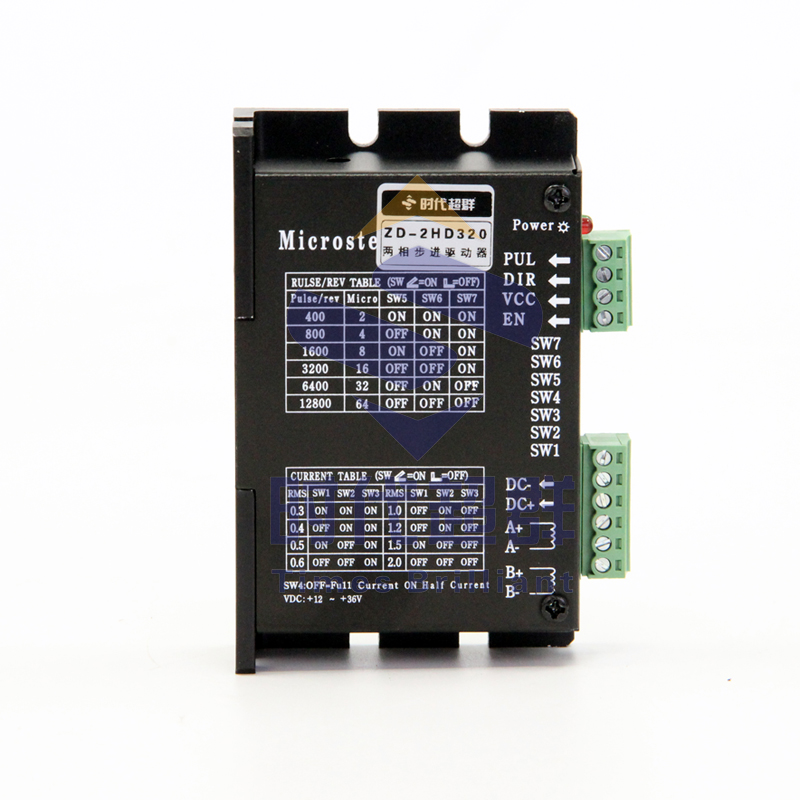

產品概述： ZD-2HE320是采用DSP控制技術研發的細分型高性能步進電機驅動器,適合驅動任何中小型 2.0A 相電流以下兩相 或四相混合式步進 電機。由于采用新型的雙極性恒流斬波驅動技術，使用同樣的電機時可以比其它驅動方式輸出更大的速度和功率。ZD-2HE320 的細 分功能使步進電機運轉精度提高 2-64 倍。每秒兩萬次的斬波頻 率，可以消除驅動器中的斬波噪聲。另一特有的功能是靜止自動 減流：當電機處于停止?fàn)顟B(tài)時，輸出電流 可自動降至較低值，從而減少電機和驅動器的發熱。
產品特性： * 供電電壓 DC12-36V * 驅動電流 0.3-2.0A * 細分精度 2- 64細分可選 * 光隔離信號輸入 * 電機噪聲優化功能 * 可驅動任何 2.0A 相電流以下兩相、四相混合式步進電機 * 20KHz 斬波頻率 電氣規格 說明 | 單位 | 最小值 | 典型值 | ****值 | 輸出電流 | A | 0.3 | 1.2 | 2 | |
輸入電源電壓 | VDC | 12 | 24 | 36 | |
控制信號輸入電流 | Ma | 7 | 10 | 16 | |
步進脈沖頻率 | KHz | 0.1 | - | 100 | |
脈沖低電平時間 | μs | 5 | - | - |
工作電流設定 輸出峰值電流 | SW1 | SW2 | SW3 | 0.3 A | ON | ON | ON | 0.4 A | OFF | ON | ON | 0.5 A | ON | OFF | ON | 0.6 A | OFF | OFF | ON | 1.0A | ON | ON | OFF | 1.2 A | OFF | ON | OFF | 1.5 A | ON | OFF | OFF | 2.0A | OFF | OFF | OFF |
細分設定 步數/轉 | Micro | SW5 | SW6 | SW7 | 400 | 2 | ON | ON | ON | 800 | 4 | OFF | ON | ON | 1600 | 8 | ON | OFF | ON | 3200 | 16 | OFF | OFF | ON | 6400 | 32 | ON | ON | OFF | 12800 | 64 | OFF | ON | OFF |
接口定義 名稱 | 功能 | PUL | 脈沖信號：上升沿有效，每當脈沖由低變高時電機走一步 | |
DIR | 方向信號：用于改變電機轉向，TTL 電平驅動 | |
VCC | 光耦驅動電源（+5V-24V),24V不需要加電阻 | |
EN | 使能信號：禁止或允許驅動器工作，低電平禁止 | |
A+ | 電機 A 相 | |
A- | 電機 A 相 | |
B+ | 電機 B 相 | |
B- | 電機 B 相 | |
DC- | 直流電源負極 | |
DC+ | DC12-36V 之間的任意值，推薦值：DC12V-DC24V | |

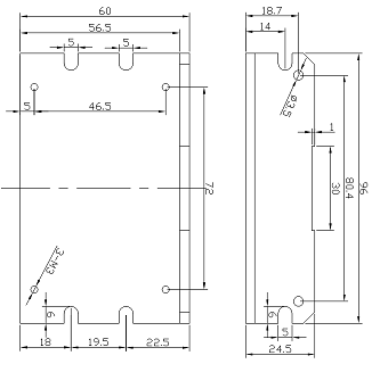

安裝尺寸
