有許多新客戶是剛剛接觸步進電機，不清楚步進電機怎么用，首先要明確，步進電機是將電脈沖信號轉變?yōu)榻俏灰苹蚓�位移的開環控制元步進電機件。那么就需要驅動器來接收脈沖信號并轉化為步進電機的角位移，當然還需要要發送脈沖的控制器或者PLC，還需要給控制器或者驅動器供電的開關電源等。這些是最基本的構成要素。
調試視頻鏈接： 客戶要求：上電以后，電機即以300轉每分鐘的速度一直運轉，斷電即停止。 選擇的產品：
時代超群步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。上圖為57HBP76AL4-TK0兩相混合式步進電機 步距角1.8°，扭矩1.5N.m，電流3A，機身高76MM，軸徑Φ8MM，D軸，出軸長22mm，可配剎車。搭配精密星星減速機。廣泛適用范圍于激光、醫療、紡織、安防等行業。適配驅動ZD-2HD330性能兩相步進電機驅動器具有高集成度、高可靠性；接口采用高速光耦隔離；****輸出電流3A；****輸入電壓：DC 32V(峰值)；內部每秒0-10K脈沖，實現簡單控制；適用于42、57系列步進電機；整步、2、4、8、16、32、64、128細分可選；短路、過流、過熱保護功能自動保護；自動半流鎖定，減少待機發熱；支持脫機、使能、鎖定等功能。
時代超群DY-IS步進/伺服控制器，具有體積小、可靠性高、壽命長、易于使用指令豐富等特點。DY-IS可控制軸數為單軸；可編程（可實現各種復雜運行：定位控制和非定位控制）；****輸出頻率40KHz，特別適合控制細分驅動器；輸出頻率分辨率1Hz；編程**** 99 條；8 位數碼管顯示，手動/自動狀態顯示、運行/停止、狀態顯示、步數/計數值/程序顯示、編輯程序，參數顯示、輸入/輸出狀態顯示、CP 脈沖和方向顯示；有自動運行功能、手動運行功能、參數設定功能、程序編輯功能、回零點功能：可雙向自動回到零點；編程指令共 14 條指令。
可以配100W- 24V開關電源，給ZM-6405E驅動器供電，高效率，高可靠；全球適用AC輸入電源；****滿負荷燒機測試；保護特性：短路/過載/過壓；尺寸: 159*97*38mm (L*W*H) 第一步：接線
電機接驅動：紅綠一相 黃藍一相 分別接到驅動器的A B相 正負不分 驅動接控制：控制器的5V信號公共端接驅動器脈沖+和方向+ 控制器的方向接驅動器的方向-
控制器的脈沖接驅動器的脈沖- 控制器的電源接所需電源（DY-IS為220V供電。有的控制器為24V供電）
開關電源接驅動器：開關電源的L~N接220 開關電源的V+接驅動器正極 電源的COM接驅動器的負極
第二步：編程 計算速度：300轉每分鐘(DY-IS是按每秒鐘計算的)
按照上圖接好線之后把驅動器調到16細分（調節薄碼開關） 控制器編程為200*16=3200個脈沖轉一圈編程好，如果一分鐘300轉，那么一分鐘發送的脈沖數為3200*300，那么一秒鐘發送的脈沖數為3200*300/60=16000 那么程序如下： 00 speed 輸入 16000 （一秒鐘速度） 01 G-LEN 輸入99999999 （位移，輸入****值） 02 JUMP 輸入 00（跳轉到00調程序） 03 END結束 視頻下載鏈接：http://pan.baidu.com/s/1gfCHUp1 密碼：or0m 第三步：上電即可就轉，不用按任何按鍵啟動

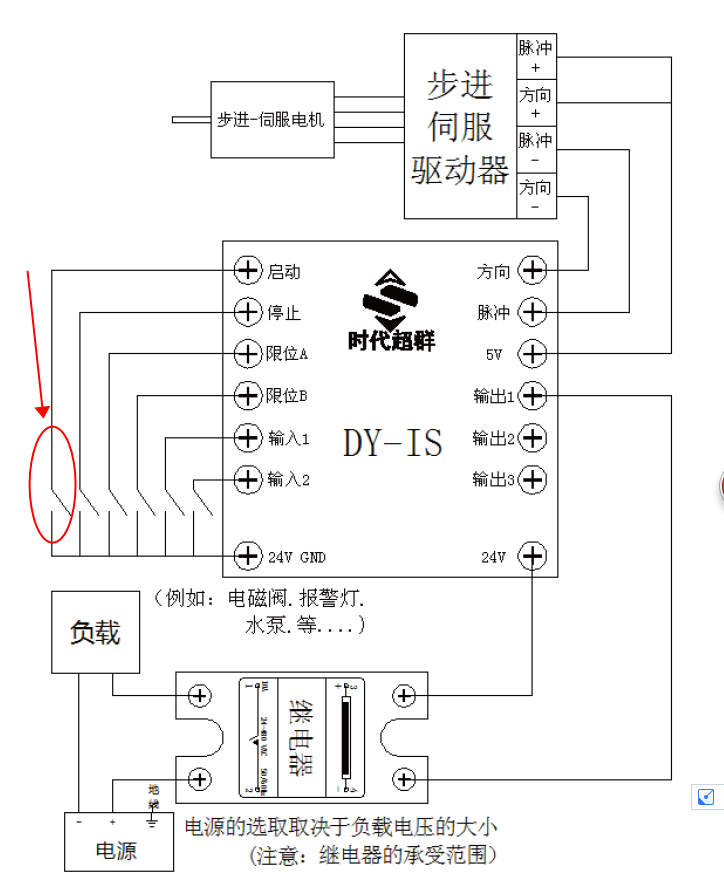

控制器啟動接口和COM-短接，如下圖（注意，編程時需要斷開此接口）
