一、系統特點
l 控制軸數 ：單軸； l 指令特點 ：任意調速 l 輸出頻率 ：32 KHz l 頻率 ：299 HZ l 手動運行功能 ：正反轉、調速控制； l 電源 ：DC 12V-24V l 轉接板可外接電位器 ,轉接板也自帶點位器（電位器10K） l 可接正限位負限位 l 限位模式可切換 （第一種限位是：碰到任何限位都減速停止。第二種限位是：碰到A限位減速停止朝B限位 方向轉動，碰到B限位減速停止朝A限位方向轉動無限循環轉動。） l 自帶升降速功能（升降速值不可調）
二、使用說明
l 按鍵介紹：本控制器有三個按鍵，從左到右三個分別定義為 OK鍵（暫停鍵)、左鍵（負坐標方向鍵和減速鍵）、右鍵（正坐標方向鍵和加速鍵） l 方向控制：控制器與電機配套驅動器連接好后上電，按下左鍵電機啟動，此時電機正向轉動；按下暫停鍵電機減速停止，按下右鍵電機啟動，此時電機反向運動。 l 速度控制：當本控制器控制步進電機運行時，此時按下左鍵電機轉速降低，長按左鍵，可快速使轉速下降；按下右鍵轉速增加，長按右鍵，可快速使轉速上升。
注：（正反轉切換時需將步進電機按OK鍵暫停）

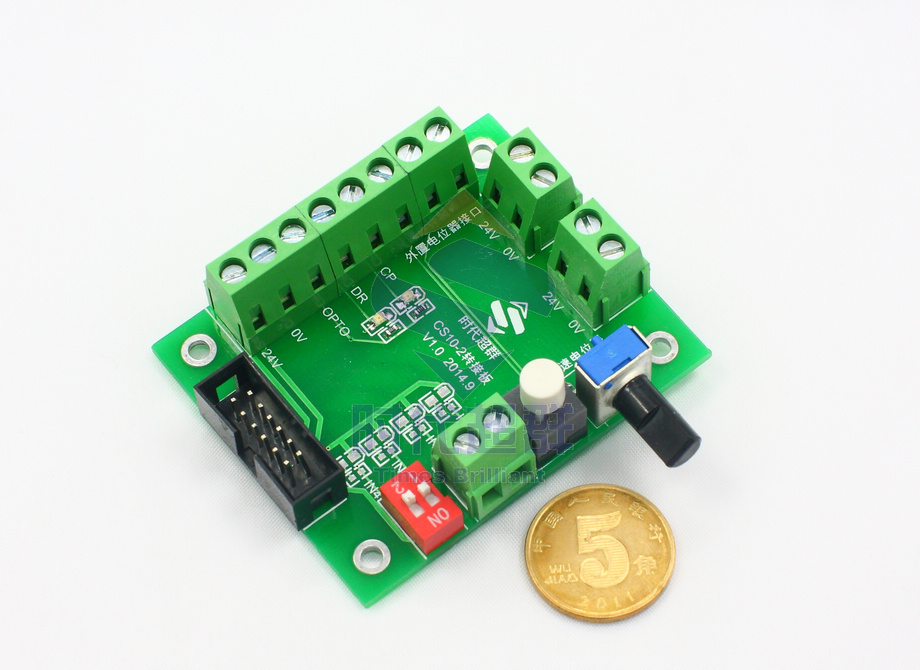

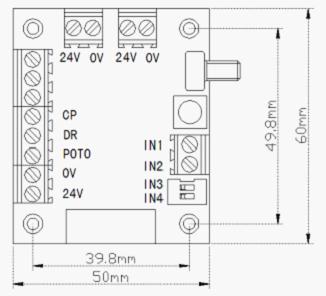

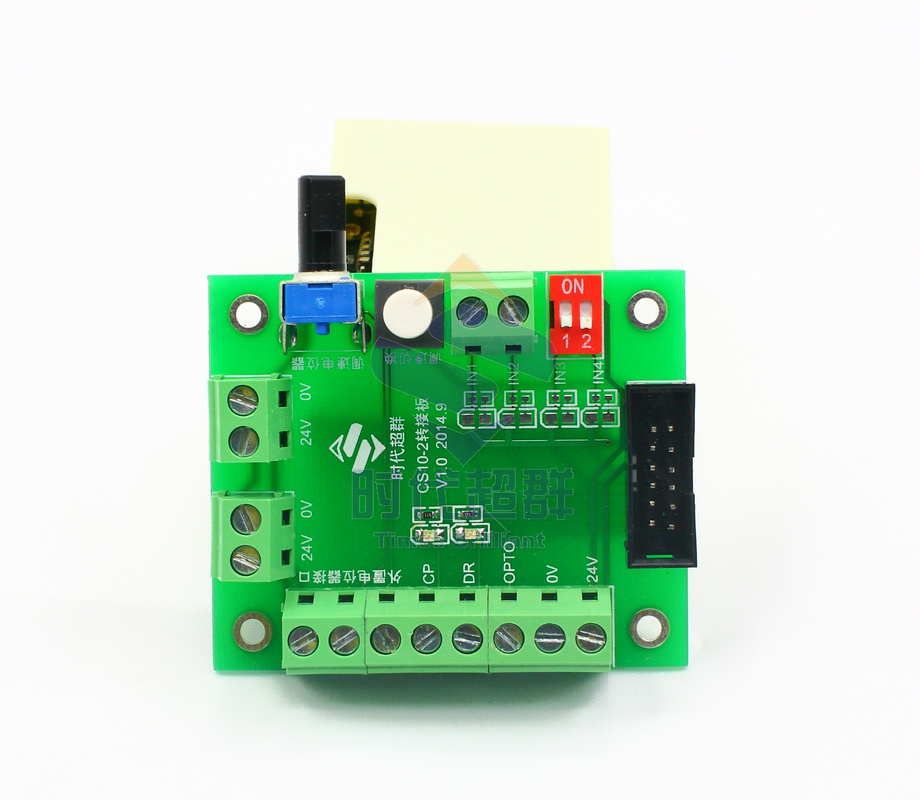

l 轉接板
名稱 | 說明 | 0V | 3個0V,任意一個0V都可以作為輸入電源負極，其余兩個則為輸出0V | 24V | 3個24V,任意一個24V都可以作為輸入電源正極，其余兩個則為輸出24V | OPTO | 5V公共端；接驅動器信號端的脈沖+和方向+ | DR | 方向信號；接驅動器信號端的 方向— | CP | 脈沖信號；接驅動器信號端的 脈沖— | IN1 | 限位（IN1和轉接板0V短接，限位有效） | IN2 | 限位（IN2和轉接板0V短接，限位有效） | IN3 | 限位模式切換；撥碼off狀態一種模式，撥碼on狀態另一種模式（模式介紹詳見產品特點第九條） | IN4 | 調速模式切換；IN4 off狀態時控制器面板按鍵調速on狀態時電位器調速（轉接板上電位器調速，可以選擇兩種方式，第一種是轉接板自帶電位器調速，第二種是可外接電位器調速，電位器10k，內部和外接用轉接板按鈕切換） |

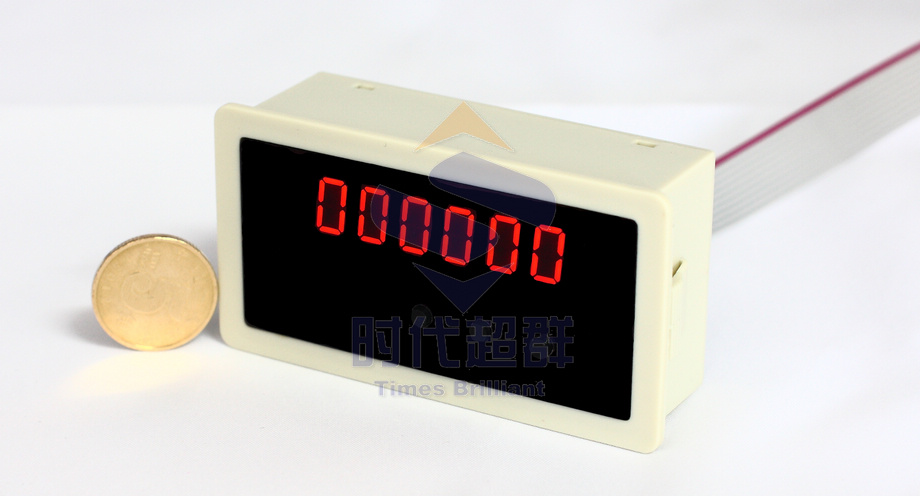

數碼管實時顯示頻率

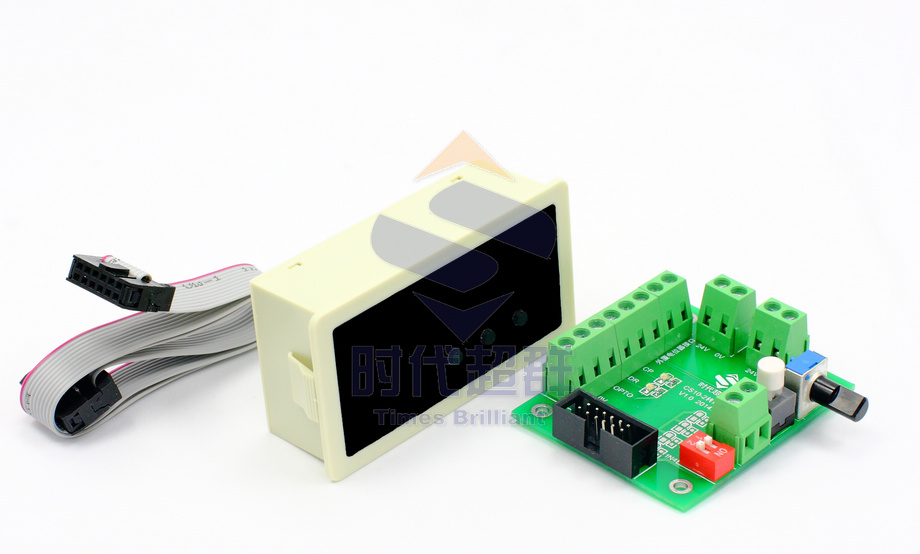

買.就配送轉接板 控制器接線到驅動器到電源,到驅動器 到外接電位器更方便直接引線。。。 還有脈沖指示燈和方向燈哦....
增加了限位功能...光有限位也是遠遠不行的還有限位模式切換。 1種限位是當IN1開關有效時電機停止 另1種是當IN1開關有效時電機往另一個方向轉動 IN1和IN2可控制器不同方向限位 還可以電位器調速 如果你的手上沒有電位器可以用轉接板自帶電位器 如果向外接的話也有接口的哦。可以用按鈕自動切換的
控制器只要上電源就會亮 我們有保修 2年服務請放心購買 我們只掙名譽和口碑

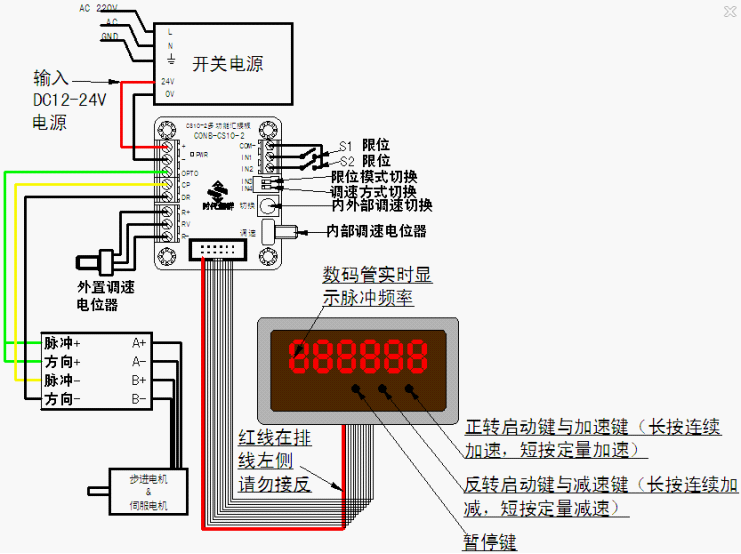

接線圖
|
