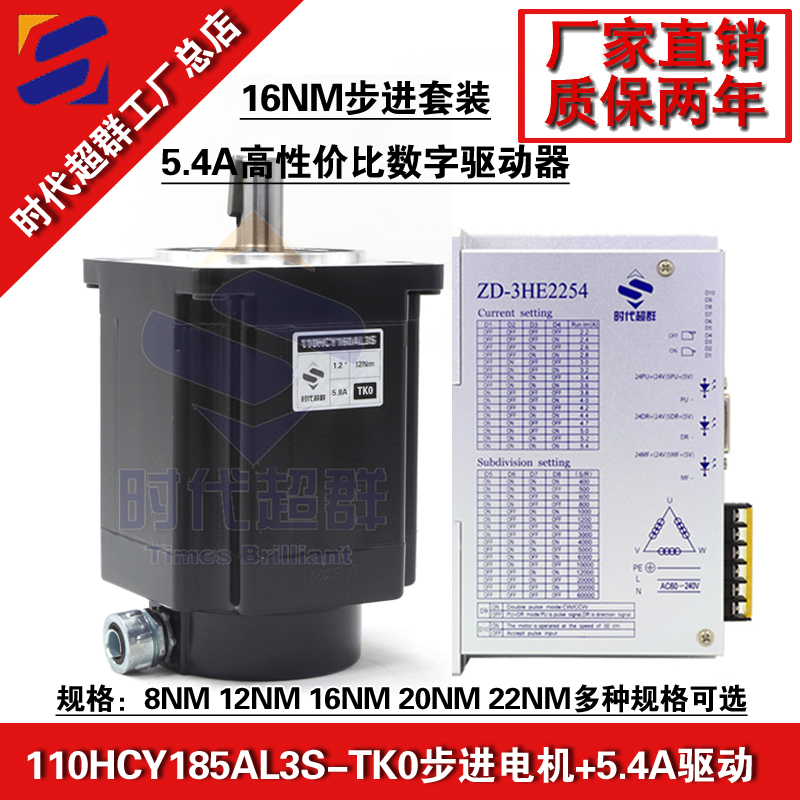

舉例：110HCY185AL3S-TK0三相混合式步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。步距角1.2°，扭矩16N.m，電流3A，機身高185MM，軸徑Φ19MM，鍵，出軸長40mm，廣泛適用范圍于激光、醫療、紡織、安防等行業。 配套驅動ZD-3HE2270M三相步進電機驅動器單電源輸入，電壓范圍：AC110V～220V；驅動電流 1.2A/相到7.0A/相分 16檔可調；設有16檔等角度恒力矩細分，****分辨率 60000步/轉,其它細分可定制完成；****反應頻率可達 200Kpps；步進脈沖停止超過 100ms時，線圈電流自動減到設定電流的一半，有效降低電機發熱；接口信號光耦隔離；內部強電、弱電光耦隔離；信號電平：5V～24V兼容；工作溫度：-30℃～85℃；適配電機：三相 57、86、110、130、150系列高壓電機；相位記憶功能；帶電機電感量調節功能，適配電機發揮****效能。
另出售110系列大扭矩電機，8NM 12NM 16NM 20NM 22NM多種規格可選 | 步進電機型號 | 步距角° | 電機電流(A) | 電機扭矩(N.m) | 相電阻(Ω)
| 相電感(mH)
| 機身長度(L)mm | 重量 | | 110HCY137AL3S | 1.2° | 4.3 | 8 | 1
| 11.9
| 137 | 5.5 | | 110HCY160AL3S | 1.2° | 5.8 | 12 | 0.76
| 11.5
| 160 | 7.1 | | 110HCY185AL3S | 1.2° | 6 | 16 | 1.28
| 19
| 185 | 8.8 | | 110HCY220AL3S | 1.2° | 6.8 | 20 | 1.24
| 22
| 220 | 11 | | 110HCY230AL3S | 1.2° | 6.8 | 22 | 1.2
| 22.2
| 230 | 12 |
可選配套RV50或者RV63蝸輪蝸桿減速機
蝸輪蝸桿減速機的主要特點是具有反向自鎖功能，可以有較大的減速比，輸入軸和輸出軸不在同一軸線上，也不在同一平面上。但是一般體積較大，傳動效率不高，精度不高。我公司生產的蝸輪蝸桿機械結構緊湊、體積外形輕巧、小型高效；熱交換性能好、散熱快；安裝簡易、靈活輕捷、性能優越、易于維護檢修；運行平穩、噪音小、經久耐用；使用性強、安全可靠性大我公司生產RV30 RV40 RV50 RV63 RV75 RV90多種系列可供選擇！ 此款電機可配RV50或者RV63的蝸輪蝸桿減速機 電機加減速機的輸出扭矩=電機扭矩*減速比*效率＞實際需要的扭矩≤減速機能承受的額定扭矩 注意：好多人認為電機轉矩乘以減速比就是減速機輸出的轉矩了。其實這是個誤區。減速器有自身承受的額定輸出轉矩和****輸出轉矩。此款16N.M步進電機，如果在配個10速比的RV50-010W-110A-NK0;按照上面說的 輸出轉矩就能達到240N.M了。其實如果按照正常機座匹配的話 減速器額定輸出的也就在8*10*0.65=104N.M右。這遠遠大于RV50減速機能承受的44NM（見下圖）額定輸出扭矩，所以，這么配飾達不到100NM的。 速比的選擇及額定輸出扭矩
要想輸出轉矩大 就得選擇大點機座號的減速機，來匹配這款電機。不然的話會造成減速器容易打齒損壞。所以考慮RV65系列蝸輪蝸桿減速機

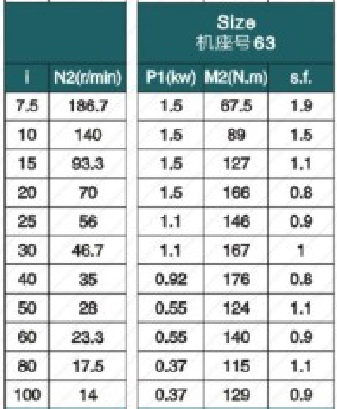

通過下圖，我們可以看到10速比的蝸輪蝸桿的額定輸出扭矩也只有89NM，那么我們可以考慮增大電機的減速比，用RV63系列1:15的減速機來達到100NM的輸出扭矩。 聯系方式：QQ:467102884 電話：13811070445（劉女士）
