上圖為加裝編碼器的直流無刷伺服電機80B4C4030-SC0 48V 400W 3000轉 1.27NM，電機采用高磁能積的稀土釹鐵硼（Nd-Fe-B）材料，電機編碼器采用1000線編碼器，出軸長35MM，軸徑14MM，軸處理方式鍵槽。無刷伺服電機體積小，重量輕，控制復雜，容易實現智能化，其電子換相方式靈活，可以正弦波換相。電機免維護，效率很高，運行溫度低，電磁輻射很小，長壽命，可用于各種環境。 400W無刷伺服相線及霍爾線定義：（有兩種線顏色定義）

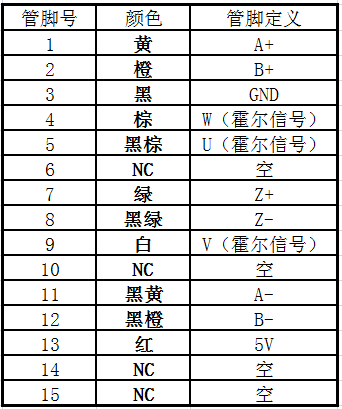

400W無刷伺服編碼器定義

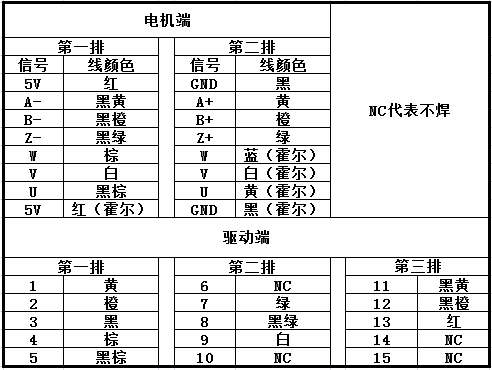

配套驅動DMS-058A驅動器，電壓VAC12-58V，VDC16-80V,電流8A，可以CAN總線控制，也可以RS232控制，配80B4C4030-SC0出力大，響應快，速度高，慣量小，轉動平滑，力矩穩定。 電機和驅動器接線定義
推薦其他款的無刷伺服電機 型號 | 額定電壓
V | 額定功率
W
| 額定轉矩
N.M | 額定轉速
rpm | 編碼器線數 | 機身長L | 軸徑MM | 配套驅動 | 80B4C4030-SC0
| 48
| 400
| 1.27
| 3000
| 1000
| 145
| 14
| DMS-058A
| 57B2C0730-SC0
| 24 | 70 | 0.22
| 3000 | 1000 | 93 | 8 | DMS-055A | 57B2C1230-SC0
| 24
| 120 | 0.32
| 3000
| 1000
| 113
| 8
| DMS-055A
| 57B3C1430-SC0
| 36
| 140 | 0.42 | 3000
| 1000
| 133 | 8 | DMS-055A |
聯系方式：QQ:467102884 電話：13811070445（劉女士）
