時代超群DM系列高性能伺服電機驅動器采用雙成PCB制版性能更穩定，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、原裝井口紅寶石電解電容電源濾波、美國仙童原裝大功率IPM模塊。****高品質保證。 客戶從我公司購買了一套3.8KW高壓交流伺服電機驅動套裝，使用一段時間跟我們反映驅動器只有一個方向沒有另外一個方向是什么原因呢?

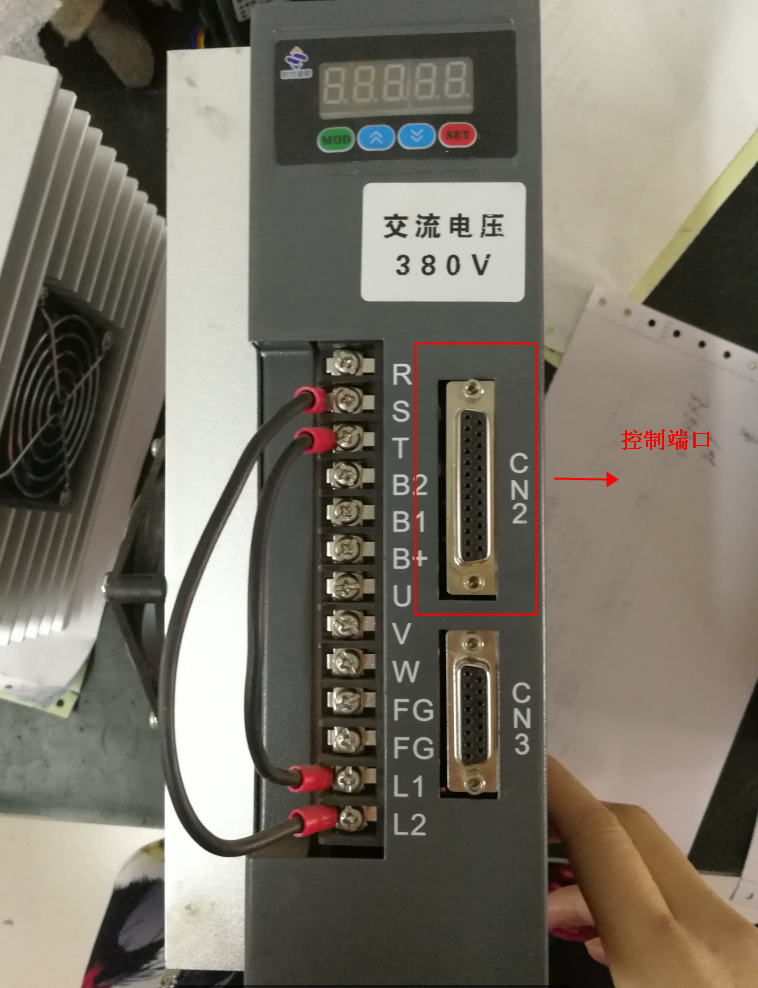

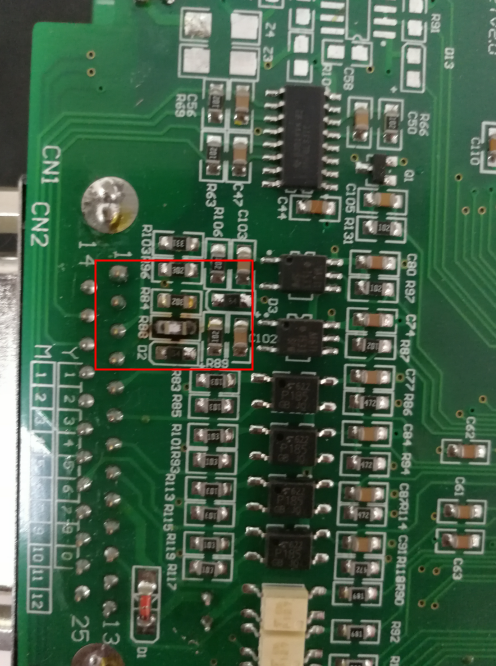

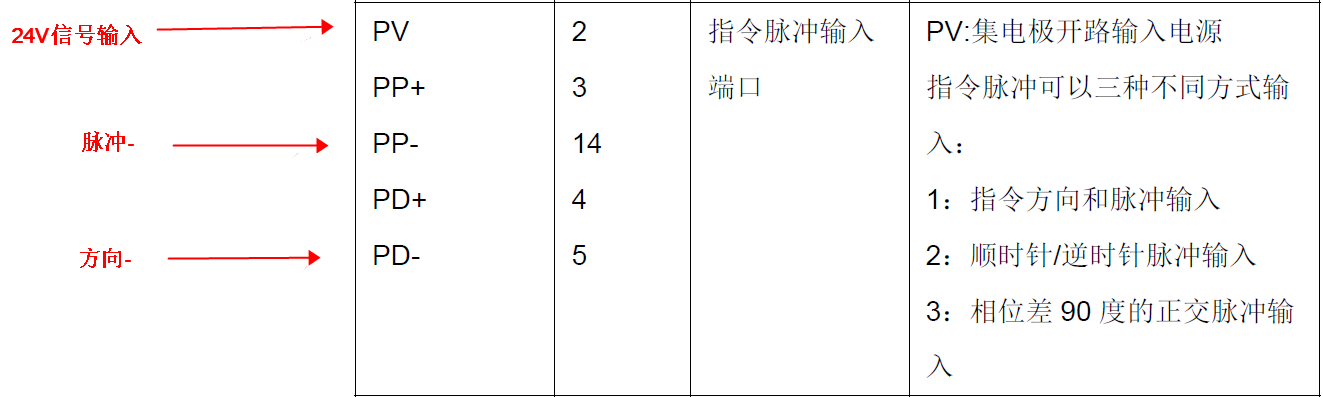

打開驅動器外殼，我們發現CN2控制端口的內部電阻已經燒壞，通過燒壞的位置我們斷定，客戶一定是控制端口接錯線，把24V接到5V信號上了，所以導致端口部分燒壞，沒有了方向。需要從新更換電阻。 下面普及一下時代超群交流伺服電機控制端口接線注意事項 1.如果客戶用PLC控制，輸出信號是24V的，那么按照如下方式接線

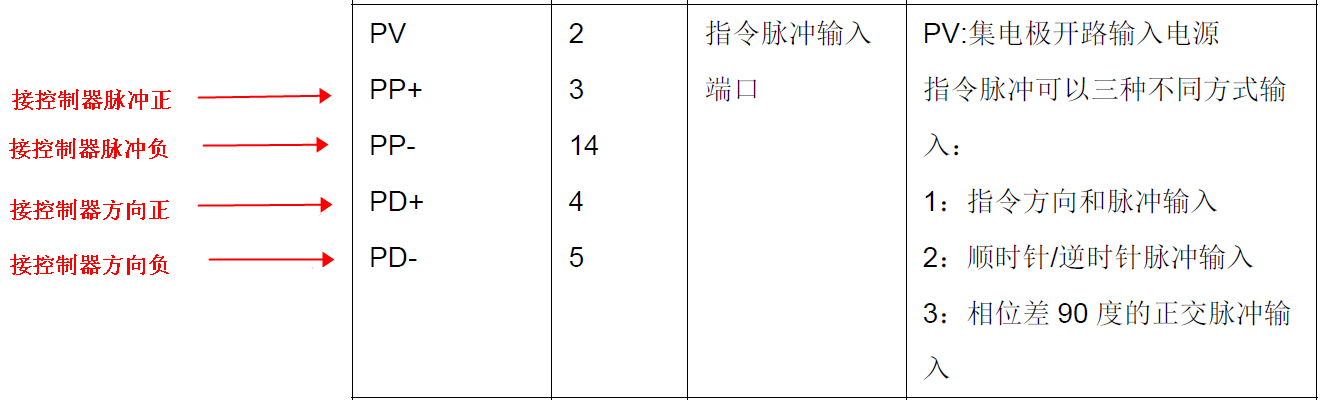

2.如果客戶用控制器，輸出限號是5V的，且控制器為差分信號，那么按照如下方式接線 CN2接3.4.14.5

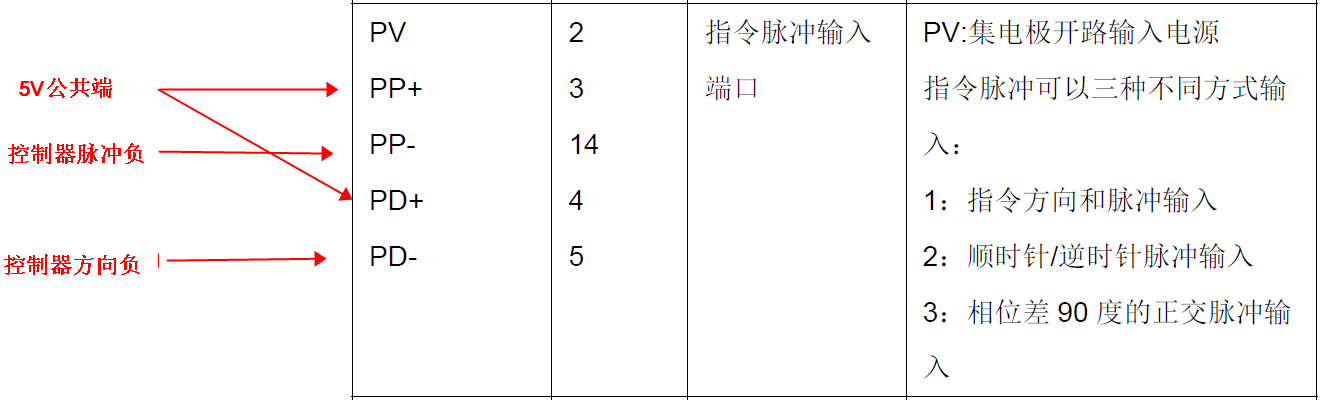

3.如果客戶用控制器，輸出限號是5V的，且控制器為集電極信號，那么按照如下方式接線
380V交流伺服套裝接線圖：
