42BL80S09-230TR9為時代超群生產的無刷直流電動機，采用高磁能積的稀土釹鐵硼（Nd-Fe-B）材料，電機功率為90W,電壓24V，額定轉速3000轉，空載轉速5500轉，電機是以自控式運行的，所以不會象變頻調速下重載啟動的同步電機那樣在轉子上另加啟動繞組，也不會在負載突變時產生振蕩和失步。常用于醫療設備，健身器材，電動車等……配套無刷驅動器高集成度高可靠性，三相全橋PWM斬波方式，閉環穩速，大負載時電機仍保持轉速，低發熱大功率。產品配套齊全價格實惠，質量保證，更有多種產品，減速器可提供配套，及技術支持！

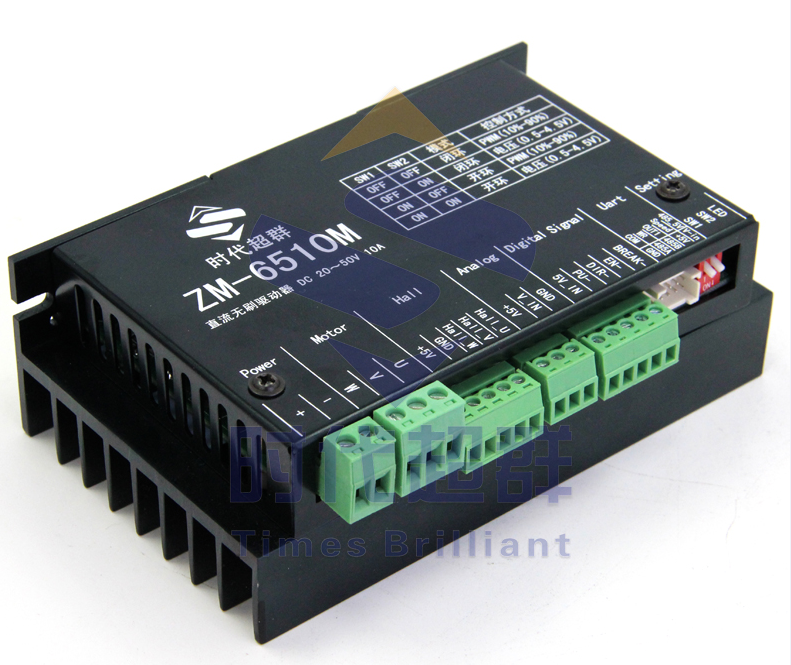

一．產品特性1.FOC場定向矢量控制，降低運行噪音，支持速度閉環和速度開環控制。 2.給定信號支持模擬量控制和PWM占空比控制。 3.支持弱磁調速，能在小負載場合，超過額定轉速50%運行。 4.能直接外掛modbus數碼顯示，直接顯示轉速。 5.帶學習功能，可以學習電機相序和hall相序。 6.供電電壓+20V~50V。支持50~400W直流無刷電機（帶hall信號）。 7.內部隔離485（modbus協議RTU模式）（19200，8，N,1）控制方式�？梢栽O(shè)定驅動器地址，簡化控制系統。也可以直接通過PC機控制，并提供PC機測試軟件。 8.具有欠壓，過壓，堵轉，過熱保護。 9.提供隔離輸出的 報警輸出信號。
驅動器典型接線圖
如下圖所示，驅動器工作需要接上20~50VDC 的電源，電壓根據電機的額定電壓來選擇，電機的UVW 和hall信號已做好插頭，直接插在驅動器上，如果需要加長線可做轉接線加長。此版本提供光耦輸出的報警信號、速度信號，可以根據需要連接。
驅動器可以通過modbus（RTU 模式）來控制驅動器。主機可以通過modbus 的讀寫寄存器功能來設置驅動器參數和控制運行。驅動器支持的功能碼為0x3（讀寄存器）、0x6（寫寄存器）。 上位機軟件使用說明
本驅動器提供一個上位機軟件，用于監測和測試驅動器。可以通過軟件查看和設置驅動器內部參數。
5166FR系列頻率/ 轉速表是采用美國Microchip 公司高性能單片機作為中央處理器，具有可靠性高、抗干擾能力強、測量范圍寬、測量精度高等特點。本系統在頻率測量方面突破傳統的周期測量和脈沖計數測量方法，整合這兩種測量方法的優點，采用先進的全同步周期測量法，使儀表在測量范圍和測量精度方面實現質的飛躍。因此，該系列儀表可廣泛應用于各行各業中需要高精度頻率測量的場合。 那么轉速表如何和驅動器鏈接呢？
IN接驅動器的霍爾端，及HU,HV HW中任意一個 GND，電源負，接驅動器V- VCC，電源正，接驅動器的V+
聯系方式：QQ:467102884 電話：13811070445（劉女士）
