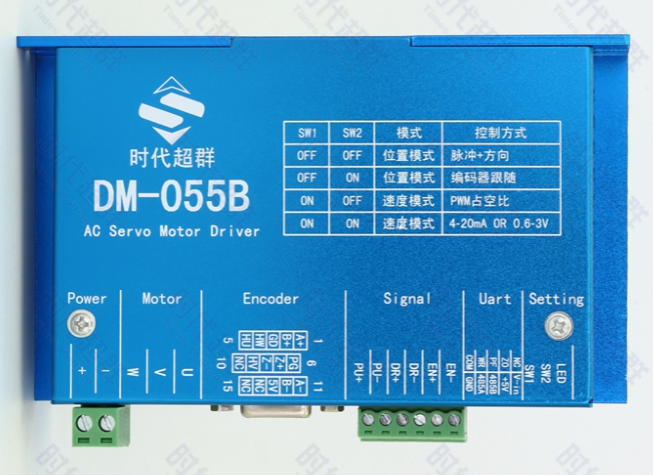

推薦搭配驅動器：DM-055B
DM-055B驅動器采用差分式接口電路可適用差分信號，單端共陰及共陽等接口，內置高速光電耦合器，允許接收長線驅動器，集電極開路和 PNP 輸出電路的信號。在環境惡劣的場合，我們推薦用長線驅動器電路，抗干擾能力強。
產品特性：
1. 采用32 位高速DSP 芯片。 2.FOC 場定向矢量控制，支持位置/ 速度閉環。 3. 位置模式支持指令脈沖+ 方向 或 正交脈沖信號。 4. 速度模式支持PWM 占空比信號 或 4~20ma 電流 或 0.6~3V 電 壓信號控制。 5.16 位電子齒輪功能，1~65535 / 1~65535 。 6. 供電電壓+20V~50V。支持50~500W 交流伺服電機。 7. 支持485（modbus 協議RTU 模式）控制方式。可以設定驅動 器地址，簡化控制系統。也可以直接通過PC 機控制，并提供PC 機測試軟件。 8. 具有欠壓，過壓，堵轉，過熱保護。 9. 提供隔離輸出的 到位信號、報警輸出信號、編碼器零點信號。
接線方式：

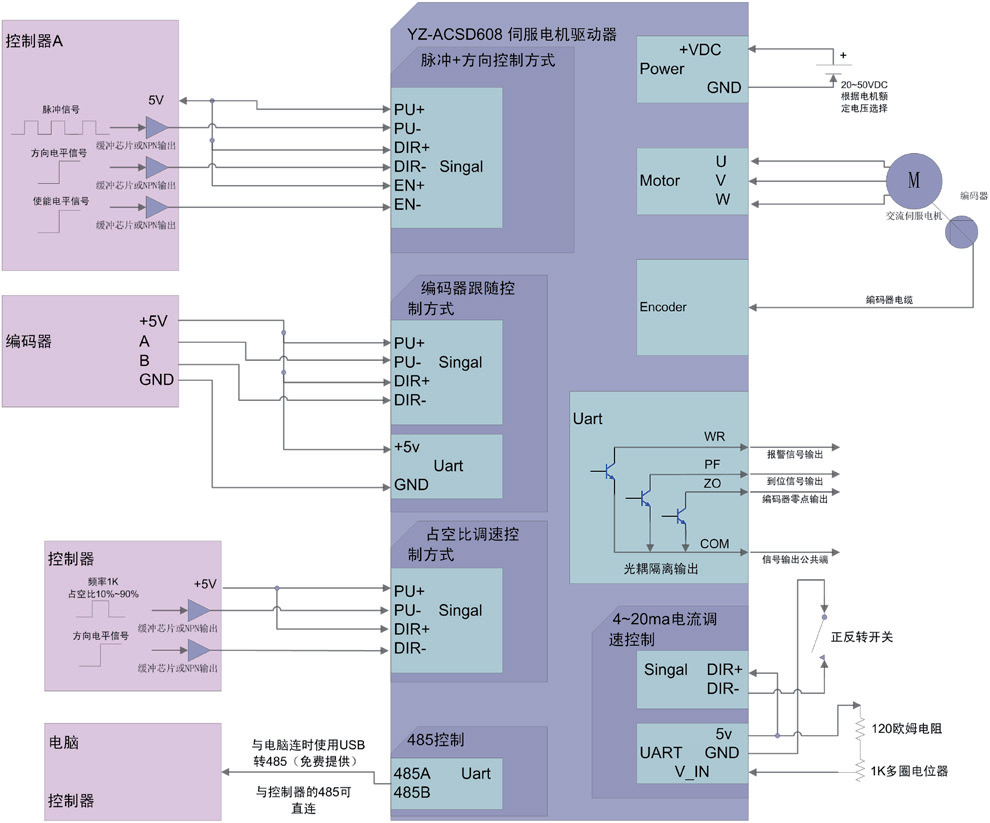

如下圖所示，驅動器工作需要接上20~50VDC 的電源，電壓根據電機的額定電壓來選擇，電機的UVW 和編碼器已做好插頭，直接插在驅動器上，如果需要加長線可做轉接線加長。此版本提供光耦輸出的 報警信號、到位信號、編碼器零點信號，可以根據需要連接。下圖有5 個小框，分別是可以選擇的5 種控制方式，上電后只能選擇其中一種控制方式，接線如下圖所示。

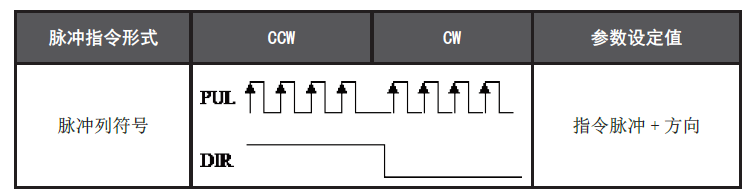

指令脈沖+ 方向位置控制模式：
一圈的脈沖數 = 編碼器線數*4 / 電子齒輪 例如： 2500 線的編碼器，電子齒輪為4:1 一圈的脈沖數 = 2500 * 4 / (4/1) = 2500 指令脈沖頻率 = ( 需要電機運行的轉速/60)× 一圈的脈沖數 例如： 需要點擊3000RPM 一圈脈沖數為2500 脈沖頻率 = 3000/60 * 2500 = 125000 =125k

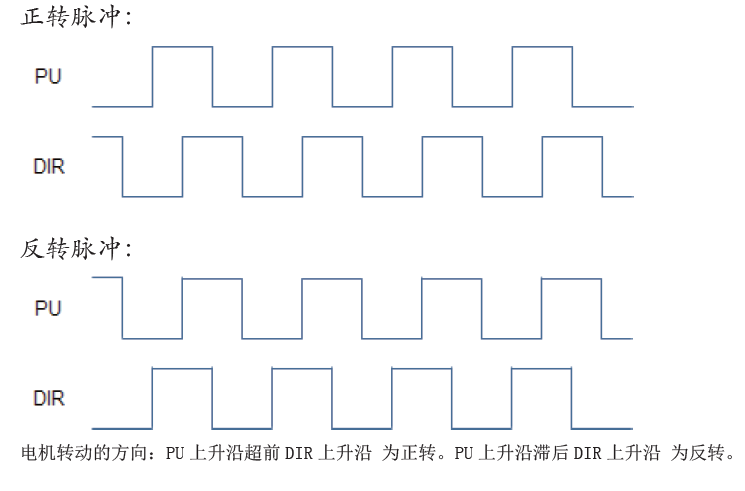

正交指令脈沖位置控制模式:
這種模式可以用于編碼器跟隨，如一個軸接了編碼器，將編碼器輸出接到驅動器( 接線方式如 驅動器典型接線圖)，驅動器就能控制伺服電機，按輸入編碼器的信號，隨動于控制的編碼器。可以通過調節電子齒輪，來設置控制編碼器和電機轉動角度的比例。

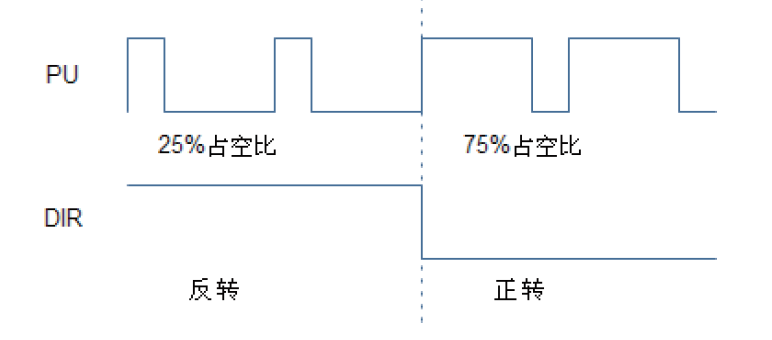

PWM 占空比速度控制模式:
通過給PU 的脈沖的咱空比來控制轉速，占空比轉速范圍 10%~90% 代表0~Max_Speed（Max_Speed 為位置模式保存的目標轉速，通過設置這個參數，可以更精確的控制需要的轉速，也不用擔心出現超過所設定的速度）。給PU 的頻率為1K~10K。 PU 占空比 = （目標轉速/3000）* 80% + 10% 例如：需要轉速2000 PU 占空比 = (2000/3000) * 0.8 + 0.1 = 63.3% 電壓或電流信號速度控制模式:
通過給V-IN 和GND 之間電壓或電流信號以控制轉速。4mA~20mA（或0.6~3V）信號對應0~Max_Speed（Max_Speed 為位置模式保存的目標轉速，通過設置這個參數，可以更精確的控制需要的轉速，也不用擔心出現超過所設定的速度）。 如果需要電位器控制轉速，按 驅動器典型接線圖 中的接法即可。
·應用領域
· 以上為本款產品的基本介紹，如需詳細了解更多多樣化創意搭配以及購買請聯系下方聯系方式 ·廠家直銷 根據您的實際情況可否需要特殊規格特殊規格的步進電機，請和我們溝通，在技術允許的范圍內，加工訂貨。例如，出軸的直徑、長短、伸出方向、相線（編碼器線）長度等。如購買配套設置可免費給您組裝調試好！ 聯系人：李先生 電話：18010107283 QQ：2223199877 微信：shidaichaoqun 淘寶店鋪：https://shop114114198.taobao.com/index.htm?spm=2013.1.w5002-16614260111.2.ZPGxYs
|
