不知道大家在日常工作時有沒有發現，一款電機的工作質量與壽命是和驅動有很大關系的，使得挺好的一款電機在工作時噪音大、性能疲軟、運轉不穩定等等原因。 今天就給大家推薦一款高性能步進驅動器  產品介紹

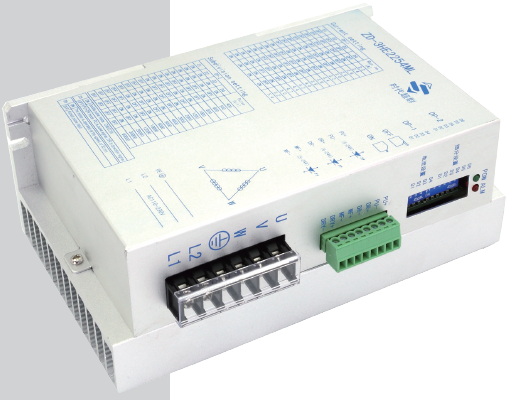

3HE2254ML 是基于DSP 控制的三相步進電機驅動器。它是將 先進的DSP控制芯片和三相逆變驅動模塊結合在一起所構成的新 一代數字步進電機驅動器。驅動電壓為AC110-260V、適配電流在 5.4A 以下、外徑57-110mm 的各種型號的三相混合式步進電機。 該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機 運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于 二相和五相混合式步進電機。定位精度****可達60000 脈沖/ 轉。 該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機 械等分辨率較高的大、中型數控設備上。 產品特點 ·采用先進的DSP 控制系統，性價比高 ·采用4bit 開關設置16 組等角度恒力矩細分，****分辨率 60000 脈沖/ 轉 ·****反應頻率可達200Kpps ·輸出步進脈沖停止超過100ms 時，線圈電流自動減到設定電流 的一半 ·采用光電隔離器件耦合信號輸入/ 輸出 ·驅動電流從2.2A/ 相到5.4A/ 相，分16 檔可調 ·單電源輸入，電壓范圍：AC110-230V ·I/O 信號, 所有輸入信號均通過光電隔離，信號電平5 ～ 24V 電平兼容

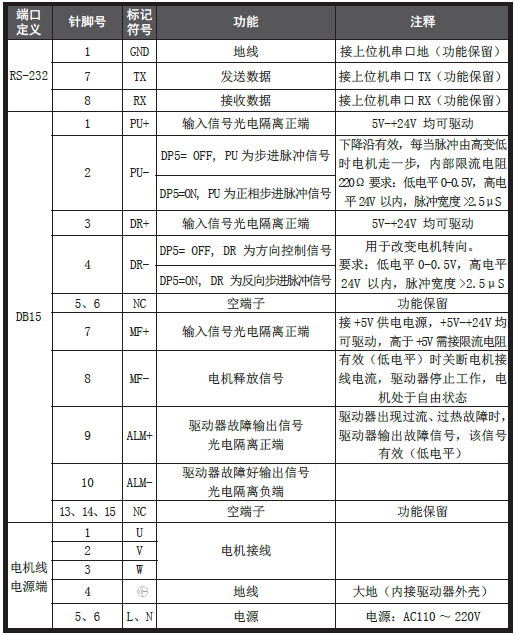

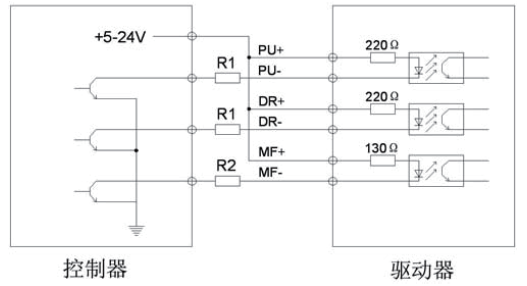

接口定義  信號輸入接線方法 輸入信號共陽接法

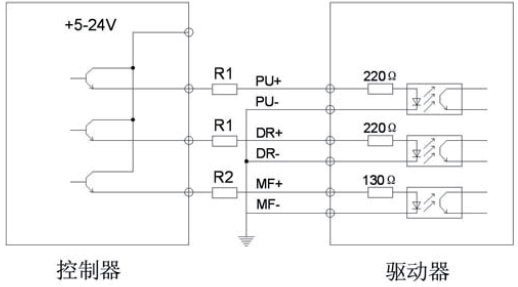

輸入信號共陰接法

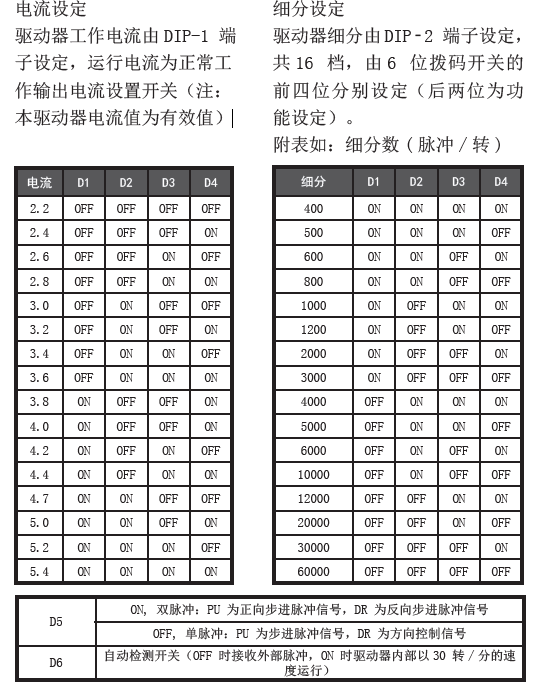

電流、細分設置  常見問題解答常見問題和處理辦法對照表
注意事項
1、輸入電壓不能超過AC260V； 2、輸入脈沖信號下降沿有效，上升沿控制需要設置驅動器內部 參數； 3、驅動器溫度超過75 度時驅動器停止工作，故障指示燈ALM 亮， 直到驅動器溫度降到50 度時，驅動器需要重新上電才能恢復工 作。出現過熱保護請加裝散熱器； 4、過流（負載短路）故障指示燈ALM 亮，請檢查電機接線及其 他短路故障，排除后需要重新上電恢復； 5、無電機故障指示燈ALM 亮，請檢查電機接線，排除后需要重 新上電恢復。 聯系方式：13716679775李先生
|
