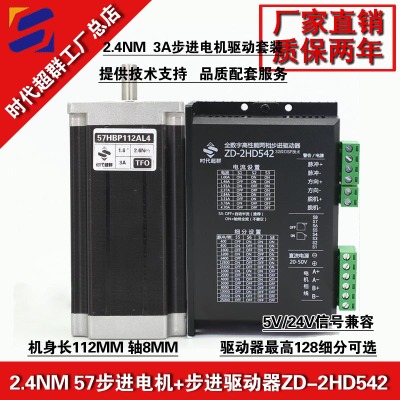

57HBP112AL4-TF0混合式步進電機為兩相、兩相步進角一般為1.8度，步進角減小，精度提高，這種步進電機的應用最為廣泛�；旌鲜讲竭M(jìn)電機綜合了反應式和永磁式步進電機兩者的優點：極對數等于轉子齒數，可以根據需要在很大范圍內變化；繞組電感隨
轉子位置變化較小，易于實現****運行控制；軸向充磁磁路，使用高磁能積的新型永磁材料，有利于電機性能的提高；轉子磁鋼提供勵磁；在整個運行區域沒有明顯的振蕩。

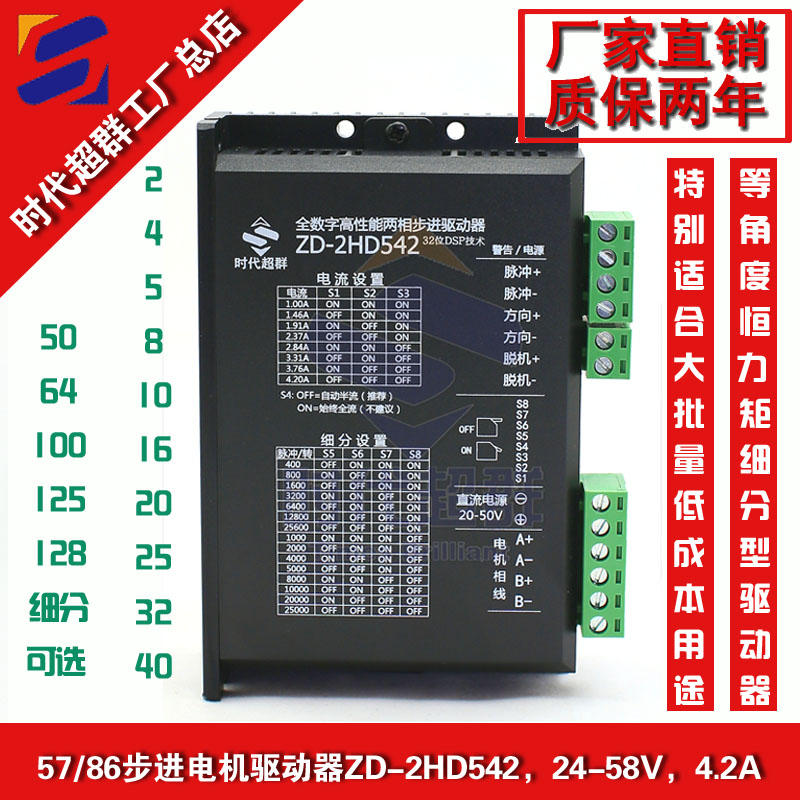

步進電機不能直接接到工頻交流或直流電源上工作，而必須使用專用的步進電動機驅動器，它由脈沖發生控制單元、功率驅動單元、保護單元等組成。驅動單元與步進電動機直接耦合，也可理解成步進電動機微機控制器的功率接口�？膳溆� ZD-2HD542 驅動器 ZD-2HD542 驅動低價格，高速力矩大 ·供電電壓可達 50V ·輸出電流峰值可達 4.2A ·三態電流控制技術電機發熱低 ·靜止電流自動減半 0.4S 減小為 60% ·可驅動 4，6，8 線兩相步進電機 ·光隔離差分信號輸入，脈沖****響應頻率****可達 200KHz ·細分精度 2,4,5,8,10,16,20,25,32,40,50,64,100,125,128 可選 ·外形尺寸小巧（118×75.5×34mm） ·電流設定方便，八檔可選 ·4 位撥碼，共 15 檔細分 ·具有過壓、短路等保護功能 ·雙極恒流 PWM 驅動輸出 適合各種中小型自動化設備和儀器，例如：雕刻機、醫療蠕動泵、 打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備 等。在用戶期望小噪聲、高速度的設備中應用效果特佳。
電氣指標 二、電氣、機械和環境指標 參數 最小值 典型值 ****值 單位 輸出電流（峰值） 1.0 - 4.2 A 輸入電源電壓 20 24/36 - VDC 控制信號輸入電流 7 10 20 mA 步進脈沖頻率 0 - 200 kHz 絕緣電阻 500 - - MΩ
驅動器細分后將對電機的運行性能產生質的飛躍，但是這一切都是由驅動器本身產生的，和電機及控制系統無關。在使用時，用戶****需要注意的一點是步進電機步距角的改變，這一點將對控制系統所發的步進信號的頻率有影響，因為細分后步進電機的步距角將變小，要求步進信號的頻率要相應提高。以1.8度步進電機為例：驅動器在半步狀態時步距角為0.9度，而在十細分時步距角為0.18度，這樣在要求電機轉速相同的情況下，控制系統所發的步進信號的頻率在十細分時為半步運行時的5倍。
主要應用在工業、航天、機器人、精密測量等領域,如跟蹤衛星用光電經緯儀、軍用儀器、通訊和雷達等雕刻機、水晶研磨機、中型數控機床、腦電繡花機、包裝機械、噴泉、點膠機、切料送料系統等分辨率較高的大、中型數控設備上。設備,細分驅動技術的廣泛應用,使得電機的相數不受步距角的限制,為產品設計帶來了方便。目前在步進電機的細分驅動技術上,采用斬波恒流驅動,儀脈沖寬度調制驅動、電流矢量恒幅均勻旋轉驅動控制止,大大提高步進電機運行運轉精度,使步進電機在中、小功率應用領域向高速且精密化的方向發展。
