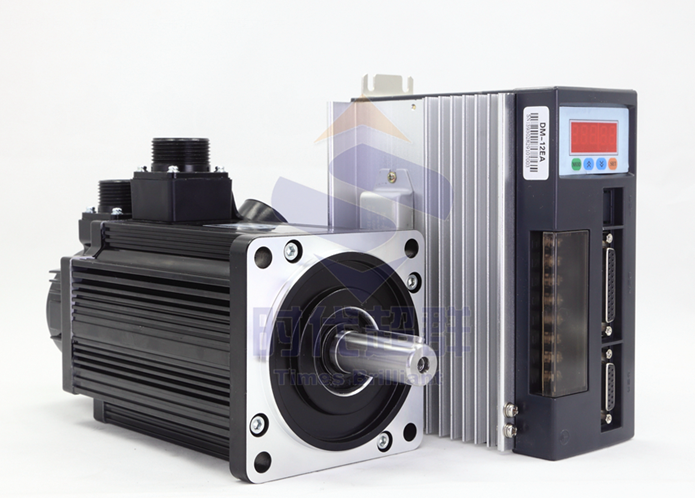

伺服電機：110AEA12020-SH3 伺服驅動器：DM-12EA
在伺服驅動器沒有發出報警的情況下，出現的故障情況及處理措施如下表。若處理后仍不能消除異常情況，請與本公司技術人員聯系。
一、故障現象： 伺服電機無法啟動運轉 （1）控制電源未接通 解決方案：檢查控制電源端子間的電壓 （2）主電路電源未接通 解決方案：檢查主電源端子間的電壓
（3）控制線（CN2 連接器）接線錯誤或脫落 解決方案：檢查 CN2 連接器的安裝和配線 （4）伺服使能（SON）輸入為OFF狀態 解決方案：檢查輸入針是否有脫落、接錯,查看Dn014顯示的端口輸入狀態；也可直接設置驅動器內部使能（Pn003=1） （5）上位機發出的脈沖指令，驅動器沒有響應 解決方案： 檢查輸入針是否有脫落，接線順序是否錯亂；查看Dn006，接受脈沖頻率是否與上位機發出的頻率一致；檢查電機是否工作在位置模式及處于使能狀態；檢查SigIn端口是否指定 Pclear 和INH 功能，且信號所處狀態是否有效。 （6）錯誤指定輸入端口功能號 解決方案：檢查 SigIn 端口功能參數設定是否正確 （7）系統負載過大 解決方案：進行無載JOG 試運行,查看驅動器是否正常運行。 （8）偏移脈沖清除(Pclear)保持ON狀態 解決方案：檢查 Pclear 輸入信號、端口和接線，查看Dn014 顯示的端口輸入狀態 （9）正轉驅動禁止（CCWL）、反轉驅動禁止（CWL）輸入信號保持OFF 狀態 解決方案：檢查CCWL、CWL輸入信號、端口和接線, 查看Dn014 顯示的端口輸入狀態 （10）電機動力線(UVW )接線錯誤 解決方案：檢查動力線接線次序是否正確 （11）伺服驅動器故障 解決方案：驅動器內部線路板故障，須進行維修 （12）轉矩限制有效 解決方案：內部或外部轉矩限制值（Pn008~Pn011）有效且限制值過小 （13）指令脈沖頻率太低 解決方案：指令脈沖輸入方式不正確，查看Dn007 顯示輸入的脈沖頻率；電子齒輪比（Pn098~Pn112）分子分母之比過�。恢噶蠲}沖輸入方式（Pn096）與上位機發出的脈沖方式不符，接線順序有誤 （14）速度控制時處于零速箝位狀態 解決方案：SigIn：zero_Lock 信號為On 狀態；在零速箝位電平(Pn165)范圍之內；
二、故障現象：伺服電機瞬間運行后停止不動 （1）電機線接線錯誤 解決方案：檢查電機動力線接線次序是否正確 （2）編碼器線接線錯誤 解決方案：檢查編碼器接線次序是否正確

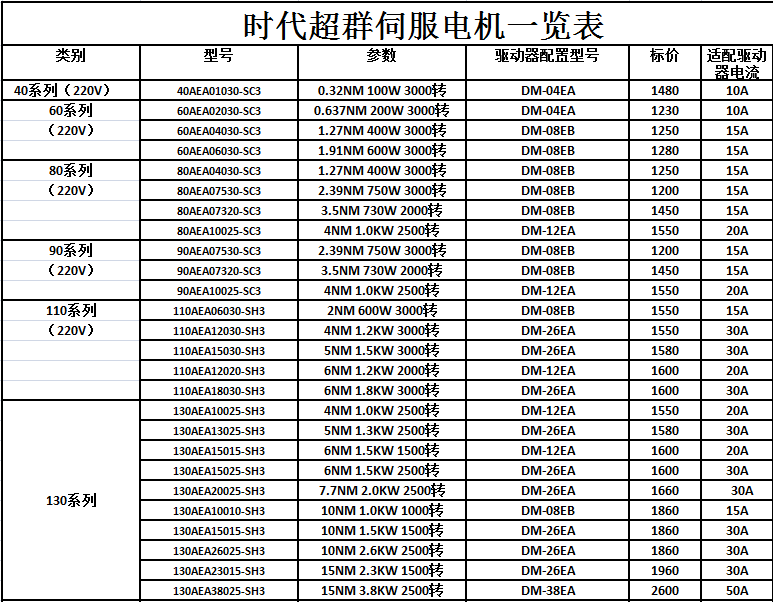

時代超群伺服電機總匯：
