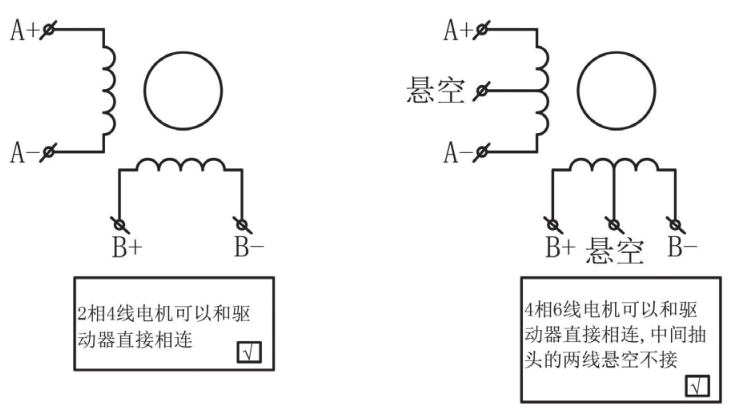

產品接線  1） 步進電機與驅動器接線、 用萬用表 量電機四根相線 任意相通的兩根為一組 接 A+ A- 另兩根接B 還有一種方法 任意 把兩根相線 捏在一起 用手轉電機軸 有明顯阻力的兩根為一組 一組接 A+ A- 另兩根接B

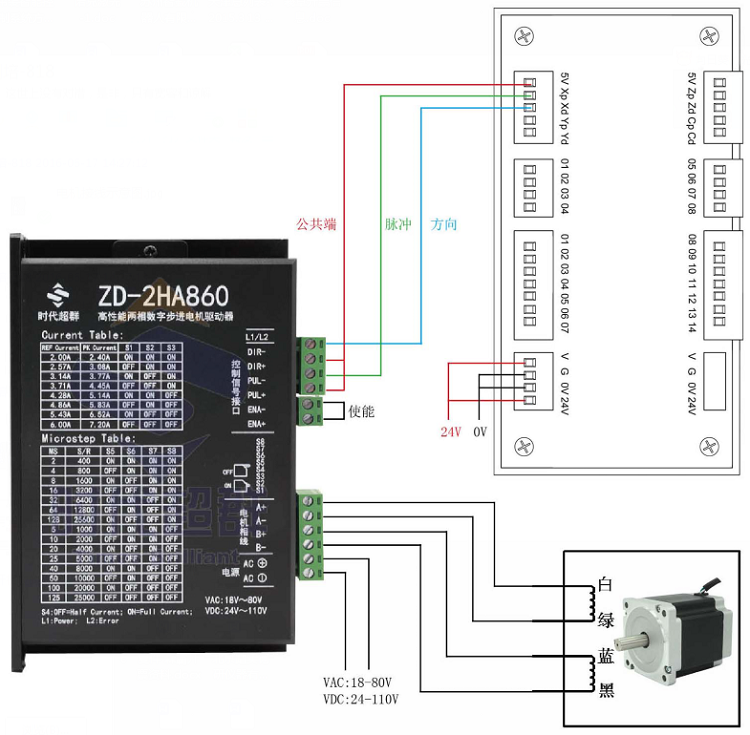

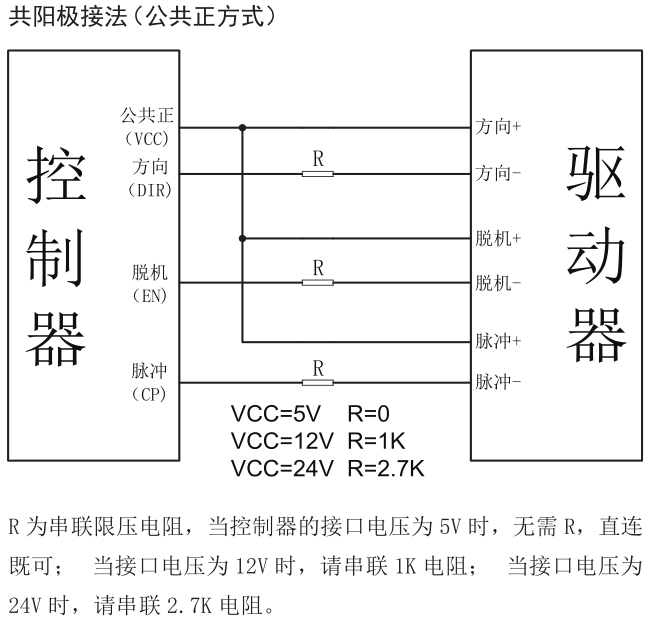

2） 驅動器與控制器的接線 這是步進系統中重中之重的一個點，步進系統最常見的問題就是干擾丟步問題，此處接線首先不宜過長 過長的走線容易受干擾； 應用雙絞屏蔽線 這樣可一定程度的提高抗干擾性能； 控制箱走線應盡量避免靠近動力線 要分開走線 接脈沖方向****采用共陽極接線方法 這樣提高控制端口的驅動電流 也能一定程度上靠干擾
3） 電源與控制器 驅動器的接線 此處接線注意正負極 即可 局部上電 產品測試 1） 測試電機接線和驅動器好壞 首先看準驅動器供電的正負極，驅動器連接區分好接線的步進電機，驅動器上電，觀察是否能擰動，正常情況下是鎖機狀態，非鎖機狀態驅動器有可能損壞。 2） 鏈接控制器測試好壞 驅動鏈接控制器后 初步進入手動調試界面，測試正反轉，電機能執行對應的動作，以上接線全部OK。
