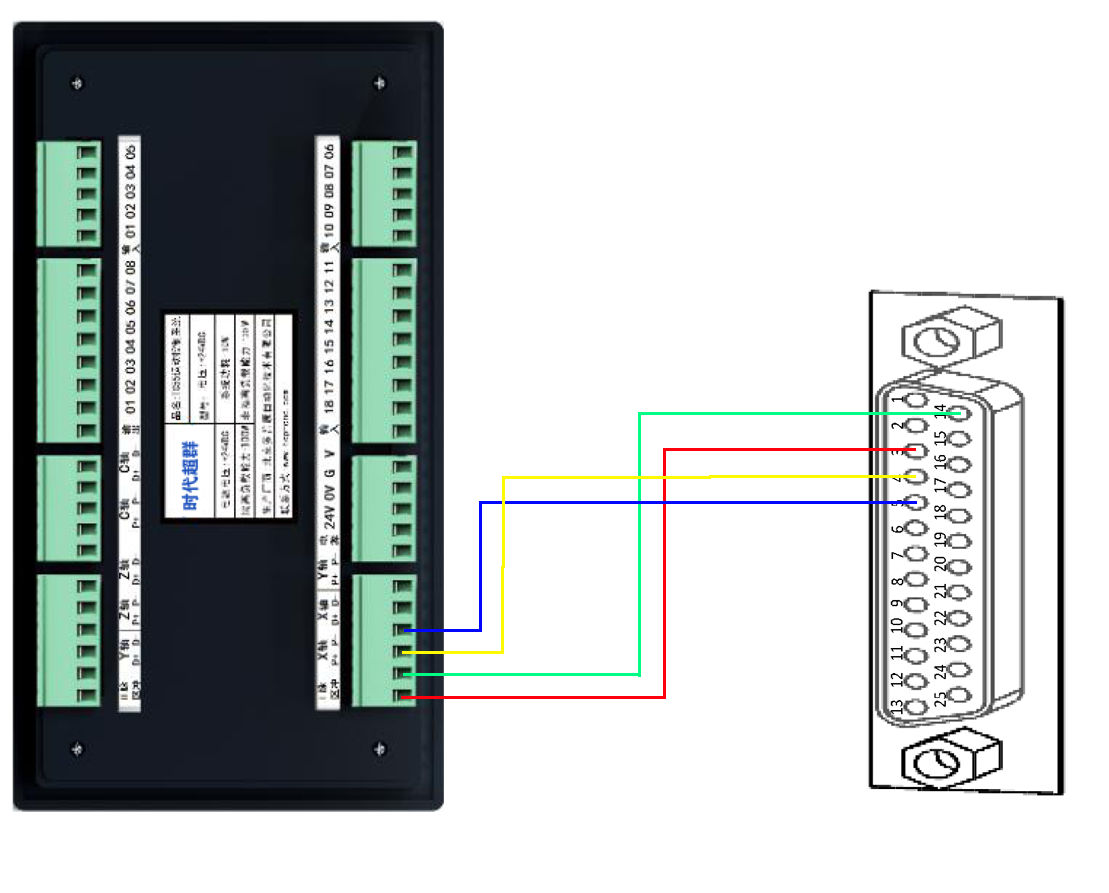

DM系列伺服驅動器在使用中有三種不同的控制模式，分別為位置模式、速度模式、力矩模式。在這三種情況下也有不同的控制信號輸入 首先我們先看一下位置模式，如圖：

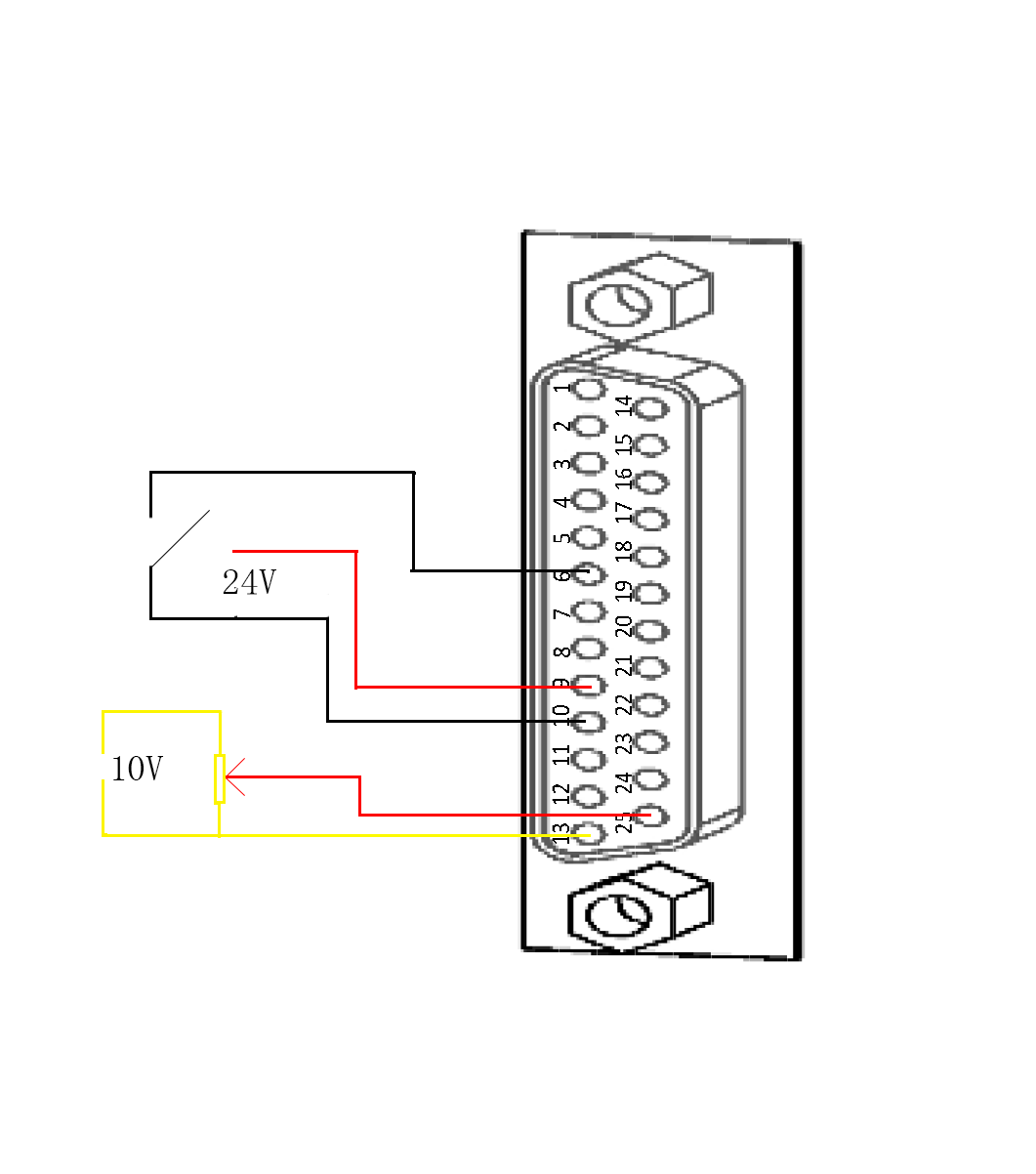

在這種情況下需要設定參數PN002=2，PN003=1 第二種是速度模式，在此情況下必須給定一個模擬電壓，且用電位器調速；如圖
在這種情況下,驅動器設定參數如下PN002=1,通過調節電位器來調節轉速；在此電路中的第6腳為使能端口，可以有效控制電機啟停。 注：在此種情況下可以先將13和25腳短接然后用FN008指令來校準模擬電壓 第三種方式是力矩模式，力矩模式和速度模式在控制接線上沒有區別；如圖
在在這種情況下,驅動器設定參數如下PN002=0,通過調節電位器來調節轉速；在此電路中的第6腳為使能端口，可以有效控制電機啟停。 注：在此種情況下可以先將13和25腳短接然后用FN008指令來校準模擬電壓
