上圖為時代超群DS60M125系列同步帶，導軌滑臺座體為一次性鋁擠壓成型，較普通鋼板或鋁板拼接而成的座體，剛性好，直線度高，抗扭曲性強等特點，從而有效提高了滑臺整體的強度和精度。；滑臺由同步帶傳動，噪音輕，有效行程選擇空間大，負載力矩大，速度快；此系列同步帶有效行程可做到50mm-3000mm，水平載重80kg.垂直載重50KG；有效行程最長可做到3米；可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。 客戶想利用此款同步帶導軌垂直負載50KG，速度能夠達到150MM每秒。

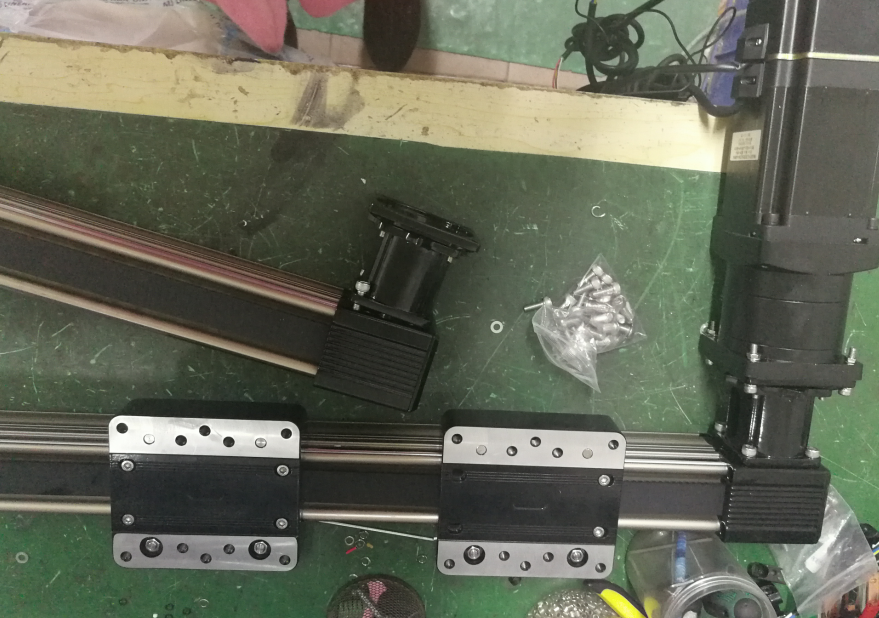

我們都知道同步帶本身的承重能力比較差，但是高速性能會好很多，所以我們給客戶配成雙滑塊形式，來共同固定負載移動，由于客戶垂直使用，所以電機需要家剎車，根據負載和速度要求，我們最終選用了86閉環步進電機搭配16速比行星減速機，具體產品如下：

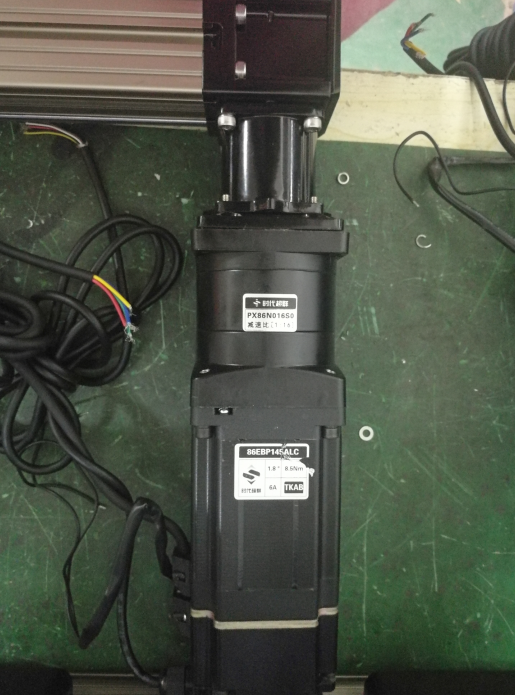

86EBP181ALC-TK0靜轉矩12.5Nm，電流6A，想電阻0.69MH，相電感7.2MH，編碼器1000P。編碼器線長和電機線長為2000mm。此款電機特點如下：
1：低發熱（靜止時，電流幾乎為零，無發熱） 2：平滑（基于反饋編碼器的空間矢量電流控制算法和矢量平滑濾波技術，對困擾傳統步進電機的低頻共振有很好的抵制作用） 3：高速響應（先進的伺服控制技術提供了大力矩輸出，使得系統具有極高動態響應，步進伺服速度可到600-2000RPM） 4：適用行業:點膠機/木工機/焊接機/螺絲機/拉鏈機/繞線機/貼片機/包裝機/雕刻機/激光機/LED/電子設備 精密行星減速機PX86N016S0，減速比為1:16，額定輸出扭矩為70NM，輸入轉速為3000rpm，回程間隙≤20arcmin,可配86系列電機使用
12.5NM的步進電機經過16速比的減速后能輸出多少力呢？ 首先減速電機輸出靜扭矩=電機扭矩*減速比*效率＞實際需要的扭矩＜減速機能承受的額定扭矩=12.5*16*80%=160NM左右小于減速機能承受的額定扭矩70NM，因此這款****輸出也只有70NM，那么是不是陪16速比的減速機就沒有意義了？ 當然不是，因?yàn)槲覀兌祭斫猓竭M(jìn)電機轉速越高，扭矩越小。當轉速提升的時候，步進電機的扭矩就會有所下降，那么輸出的扭矩也會相應降低，所以要留出富余量為好。 聯系方式：QQ:467102884 電話：13811070445（劉女士）
