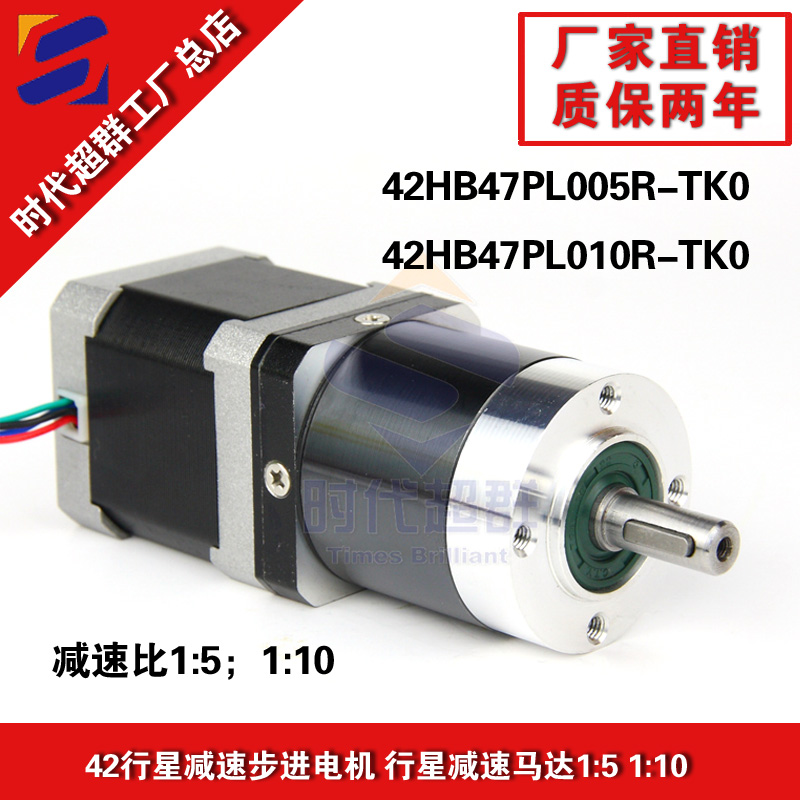

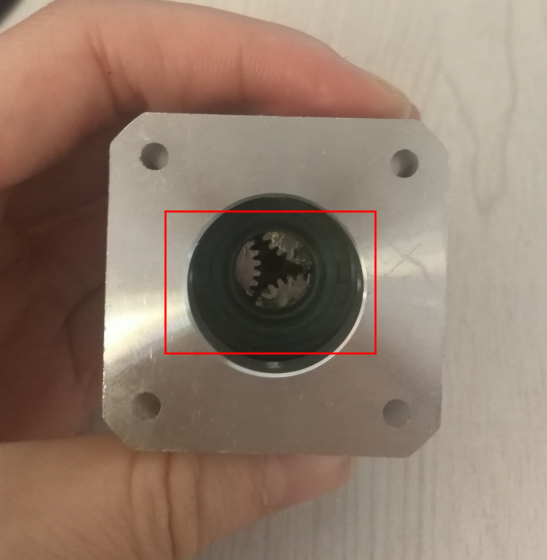

我們都知道行星減速機安裝在步進電機上，用來降低轉速，提升扭矩，匹配慣量。上圖為時代超群一款步進電機減速機一體機42HB47PL005R-TK0，電機步距交1.8°，電流1.2A 電阻1.79Ω，靜扭矩1.8NM，速比1:5。采用的是時代超群42-47步進電機。搭配的事5速比齒輪行星減速機，如下圖
行星減速機主要傳動結構為：行星輪，太陽輪，外齒圈.行星減速機因?yàn)榻Y(jié)構原因，單級減速最小為3，****一般不超過10，常見減速比為：3.4.5.6.8.10，減速機級數一般不超過3，但有部分大減速比定制減速機有4級減速。相對其他減速機,行星減速機具有高剛性，高精度(單級可做到1分以內)，高傳動效率(單級在97%-98%)，高的扭矩/體積比，終身免維護等特點。
搭配新款時代超群ZD-2HD320是采用DSP控制技術研發的細分型高性能步進電機驅動器,適合驅動任何中小型2.0A相電流以下兩相或四相混合式步進電機。由于采用新型的雙極性恒流斬波驅動技術，使用同樣的電機時可以比其它驅動方式輸出更大的速度和功率。 ZD-2HD320的細分功能使步進電機運轉精度提高2-64倍。每秒兩萬次的斬波頻率，可以消除驅動器中的斬波噪聲。另一特有的功能是靜止自動減流：當電機處于停止?fàn)顟B(tài)時，輸出電流 可自動降至較低值，從而減少電機和驅動器的發熱。 此數字是驅動器支持5V脈沖模式。推薦一款配套的控制器。
CS10-3是由我公司自主開發的一款經濟型步進電機控制器。該控制器使用進口原裝高速智能芯片做為平臺，可靠性和強抗干擾性更強。適用于各種環境惡劣的工廠現場。同時增加了一些功能，使得控制器更加的實用、方便。該控制器適用于傳感器控制的往返運動控制，定長控制，速度控制等。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
