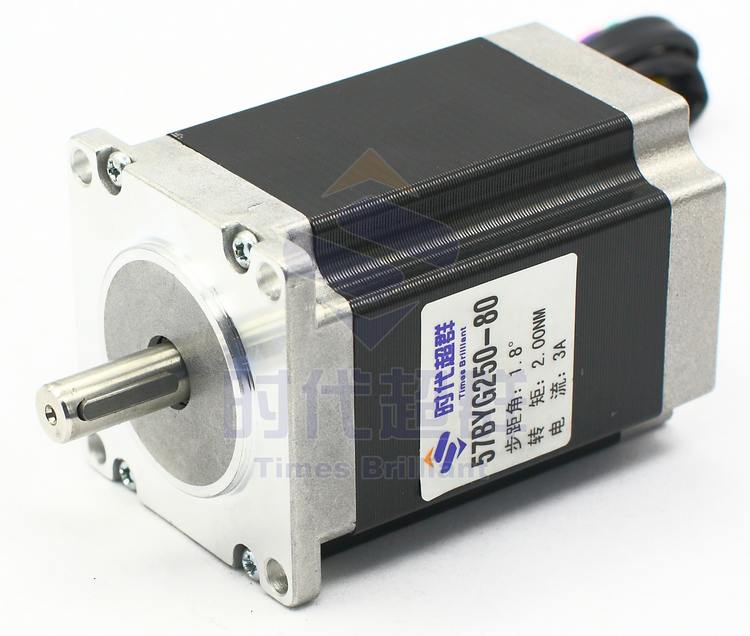

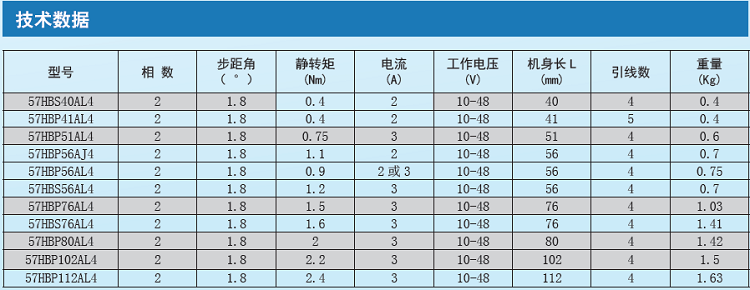

 時代超群57HBP系列步進電機參數

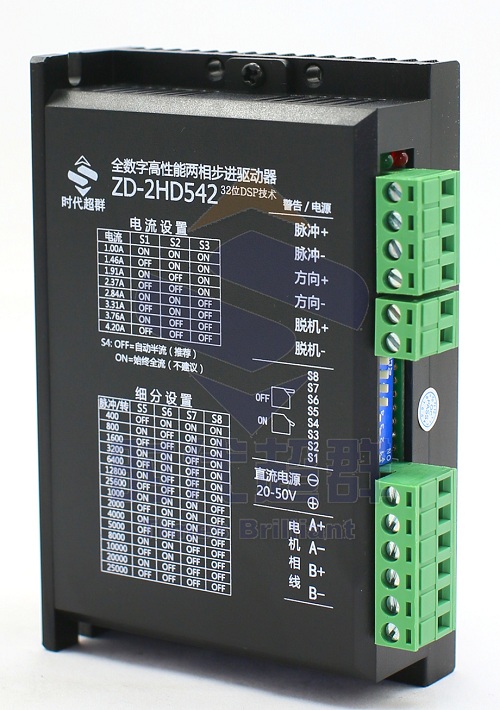

 ZD-2HD542 是我公司自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 2HD542步進驅動器該怎么切換正反轉呢？ 步進驅動器方向電平信號DIR主要是用于控制步進電機旋轉的方向。此端為高電平時，電機一個轉向；此端為低電平時，電機則換為另一個轉向。電機所有的換向運動必須在電機停止后才能再進行，并且換向信號一定得要在前一個方向信號的最后一個CP脈沖結束后以及在下一個方向信號的第一個CP脈沖前發出。 當您的控制韶(上位機)發出的是雙脈沖[即正負脈沖)或脈沖信號的幅值無法匹配時，需要用我們的信號模塊轉換為5v單脈沖(脈：中加方向)。 1、輸入為單脈沖 信號模塊的撥碼開關應撥到單脈沖”位置。當有脈沖信號輸出時電機則開始轉動。改變其方向信號的高低電平可以改變電機的轉動方向。具體時序可以參照信號模塊的說明書。 2、輸入為雙脈沖 信號模塊的撥碼開關應撥到雙脈。當發正脈電機正轉；當發負脈沖的電機反轉。正負脈沖不可同時給
步進電機運行方向與要求的相反，又應該怎樣調整？蘇泰電機技術工程師建議有以下兩種方法可以實現： 一種方法是改變控制系統的方向信號。 另一種方法是通過調整步進電機的接線來改變方向, 具體做法如下： 對于兩相電機，只需將其中一相的電機線交換接入步進電機驅動器即可，如A+和A-交換。 對于三相電機，不能將其中一相的電機線交換，而應順序交換其中的兩相，如把A+和B+交換，A-和B-交換。 相關產品咨詢與技術探討 歡迎來電 15311412871 18010107259 Q2539844470
|
