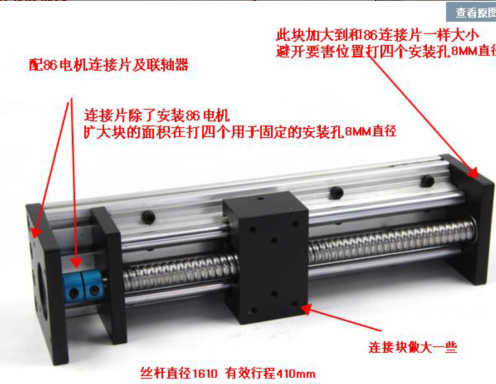

下圖是客戶定制一款GBX系列導軌，客戶要處置負載50KG，電機在推動負載的時候，整體會有一個反作用力。把負載和導軌反推起來。根據客戶要求。軸承片和。連接片加大，配12.5NM高速閉環步進電機。電機帶剎車，防止垂直負載時滑塊突然下滑。
GBX雙軌道滑臺模組,絲杠規格可選擇，行程可定制30-2000mm，垂直負載50KG，水平100KG，承載能力強，運行穩定，可搭配57/60等電機使用，可配組合安裝片，用于客戶搭建龍門架或者導軌模組。

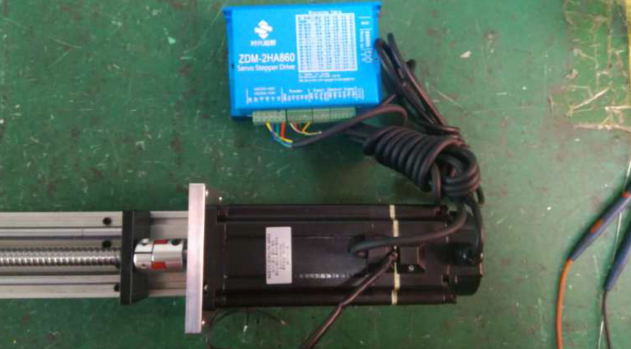

搭配的是86系列全數字閉環高速步進套裝86EBP181ALC-TKAB，靜轉矩12.5Nm，電流5A，帶24V電磁剎車，編碼器1000P。編碼器線長和電機線長為2000mm。配套驅動ZDM-2HA860兩相步進電機驅動器采用全新32位電機控制專用DSP芯片；采用先進的矢量型閉環控制技術；具有梯形波測試功能；靜態電流和動態電流可以任意設置（0—7.2A范圍內）；可驅動86系列混合伺服電機；光耦隔離差分信號輸入；脈沖響應頻率****可達200KHZ；細分任意設定（1—512范圍內）；具有過流、過壓和跟蹤誤差超差等保護。
