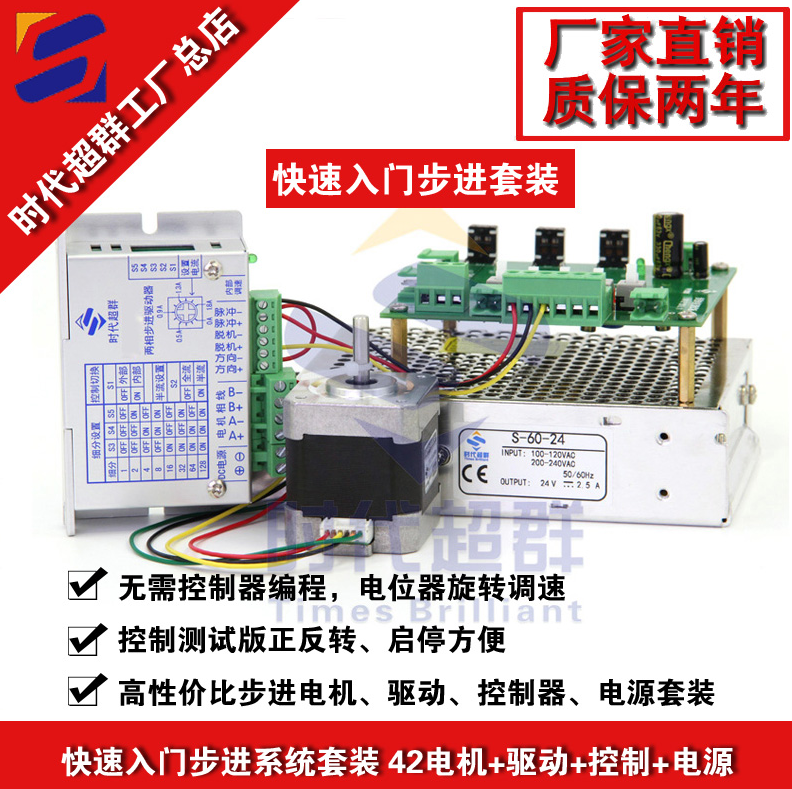

今天介紹一款可方便調速/正反轉的42步進電機驅動控制套裝，套裝中包含一款42電機42HBD48BJ4-TF0，ZD-2HD318步進電機驅動器，步進電機測試板一個，S-60-24開關電源給驅動和控制供電

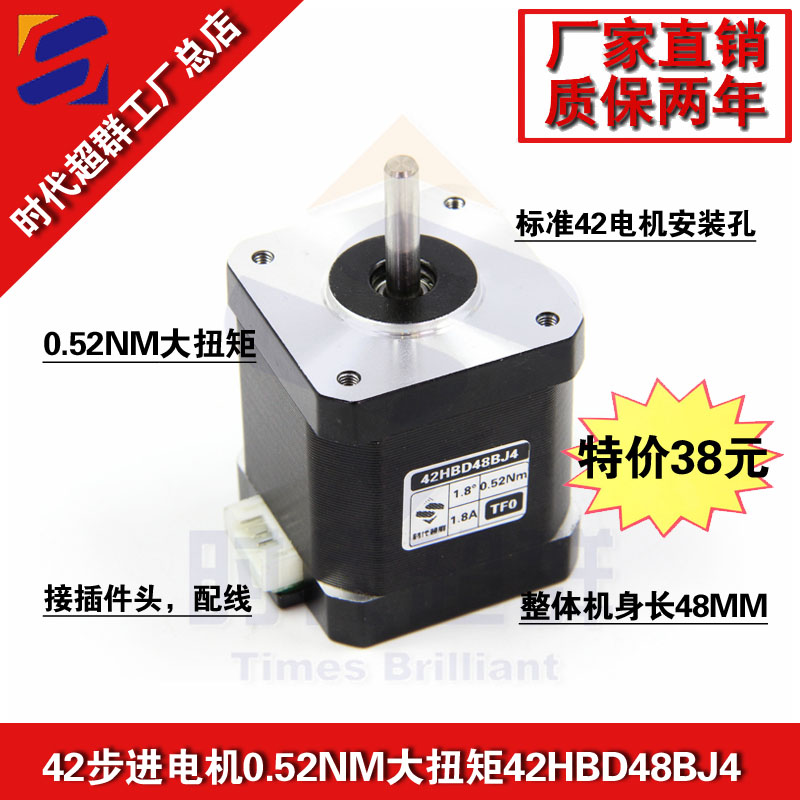

兩相步進電機42HBD48BJ4-TF0：電機扭矩0.52NM，電流1.8A，機身長48MM，軸徑5MM，D型軸，軸長23MM，時代超群42系列步進電機采用永磁硅鋼片，低碳環保，力矩從0.26N.m-0.6N.m不等,定位精度高，輸出力矩高，響應頻率高，運行噪音低，動態特性好。
型號
| 步距角
| 靜轉矩
Nm | 電壓VDC | 電流
A | 軸長
mm | 軸徑
mm | 重量
kg | | 42HBS33BJ4-TR0 | 1.8 | 0.26 | 12-24VDC
| 0.4 | 24 | 5 | 0.2 | | 42HBD34BJ4-TF0 | 1.8 | 0.3 | 12-24VDC
| 1.3 | 24 | 5 | 0.2 | | 42HBD40BJ4-TF0 | 1.8 | 0.42 | 12-24VDC
| 1.7 | 24 | 5 | 0.26 | | 42HBD48BJ4-TF0 | 1.8 | 0.52 | 12-24VDC
| 1.8 | 24 | 5 | 0.33 | 42HBS48BL4-TF7A
| 1.8 | 0.5 | 12-24VDC
| 1.7 | 16 | 8 | 0.27 | 42HBP40BL4-TF0
| 1.8
| 0.35
| 12-24VDC
| 1.7
| 24
| 5
| 0.26
| | 42HBP60BL4-TF0 | 1.8 | 0.6 | 12-24VDC | 1.2 | 24 | 5 | 0.5 | | 42HAP34BL4-TR0 | 0.9 | 0.22 | 12-24VDC | 1.33 | 24 | 5 | 0.22 | | 42HAP40BL4-TR0 | 0.9 | 0.33 | 12-24VDC | 1.5 | 24 | 5 | 0.24 | | 42HAP48BL4-TR0 | 0.9 | 0.44 | 12-24VDC | 1.5 | 24 | 5 | 0.36
|
點擊藍色字體型號可以產看相應的寶貝詳情 配套驅動器ZD-2HD318高性能兩相步進電機驅動器具有高集成度、高可靠性；接口采用高速光耦隔離；****輸出電流1.8A；****輸入電壓：DC 32V(峰值)；短路、過流、過熱保護功能；內部每秒0-10K脈沖，實現簡單控制；高細分，****支持128細分設定。

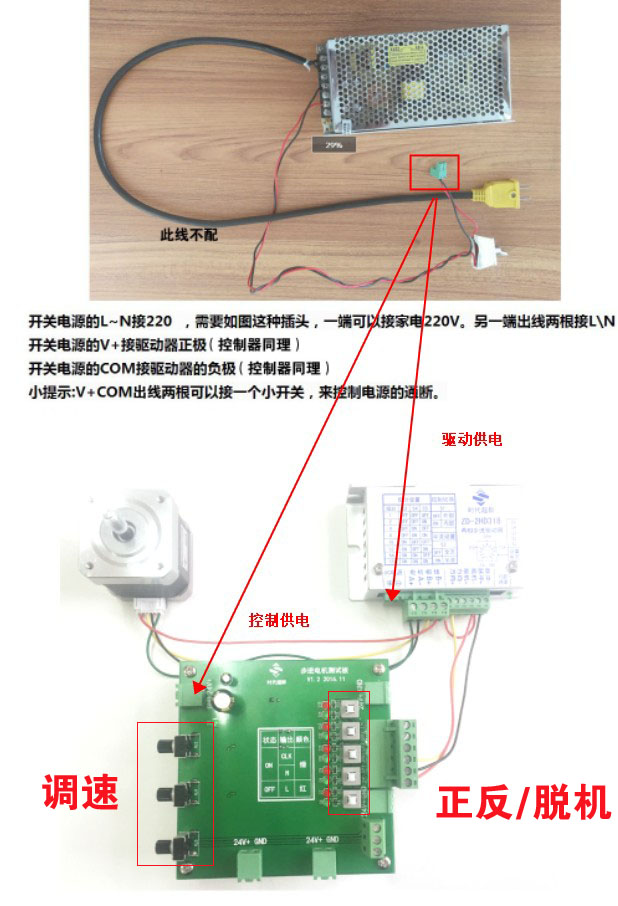

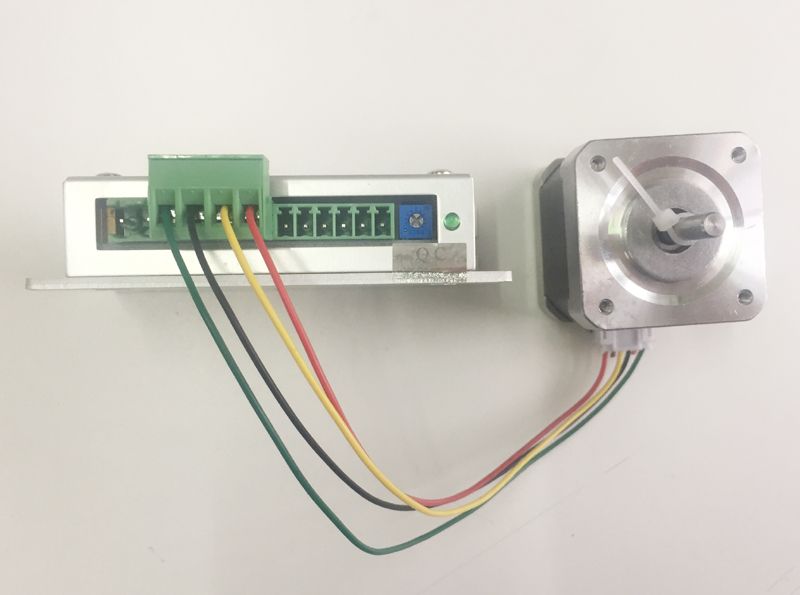

說明1：42HBD48BJ4-TF0步進電機自帶配線4根，分別紅黃黑綠與驅動器按照?qǐng)D示連接，電機即與驅動器連接完成。 說明2：側面撥碼可以設置電流和細分，以及全半流和內外脈沖，根據電機參數電流0.4A調節驅動器電流0.4A,細分普遍采用16細分，選擇半流以達到更好的穩定性以及發熱情況，內外脈沖則根據自己需要選擇。 說明3：驅動器與測試小板連接圖如下：測試版可以控制電機的方向和正反轉
此款測試小板可以當作一款無需編程的控制器，有三個調速旋鈕，換向開關，還有兩個24V輸出。非常的方便。 聯系方式：QQ:467102884 電話：13811070445（劉女士）
