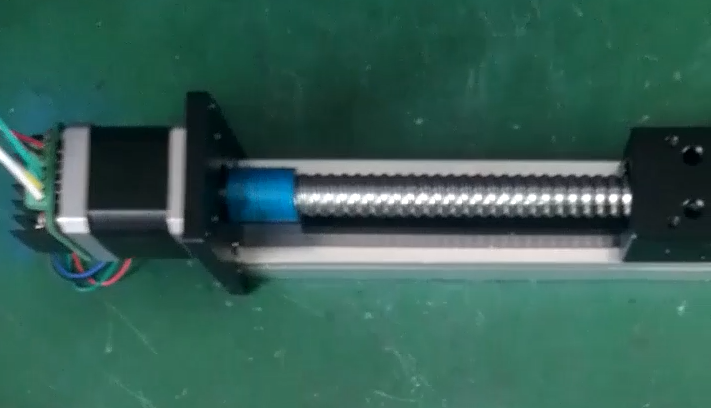

上圖為CBX系列線性滾珠絲杠直線導軌滑臺水平載重30kg，垂直載重10kg,定位精度0.03MM，例如CBX1204-100,有效行程100mm，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠，可配42/57步進電機、無刷電機，60閉環伺服電機等。
搭配是時代超群42步進電機，電機結構簡單可靠性高,經濟耐用；適配各類兩相步進電機驅動器；高速大力矩、低噪音；可靠性強,溫升小、運行平穩。
42HBS48BL4-TF7兩相混合式步進電機，機身高48MM，扭矩0.5N.m，電流1.7A，軸徑Φ5MM，銑扁，軸長24mm，線長350MM，廣泛適用范圍于激光、醫療、紡織、安防等行業。
驅動器ZD-M42兩相步進電機驅動模塊高集成度，高可靠性;接口采用超高速光耦隔離，抗高頻干擾能力強;安裝在電機背面，減少占用空間;****輸入電壓：DC32V(峰值);整步、二細分、四細分、十六細分可調;過熱自動關斷輸出保護;輸出電流可選：0A-1.8A;自動半流鎖定;支持脫機、使能、鎖定等功能。 此套裝也可以裝配其它款導軌滑臺： 型號 | 絲桿規格 （mm） | 定位精度 （mm） | 絲桿速度 (mm/s) | 垂直載重 （KG） | 水平載重 （KG） | 有效行程 | CBX滾珠絲桿
| 1204、1605、1610 | 0.03 | 0-50 | 10 | 30 | 1.5米以內 | DBX滾珠絲桿
| 1204、1605、1610
| 0.03
| 0-50
| 5 | 15 | 1.5米以內
| EBX滾珠絲桿
| 1204、1605、1610
| 0.03
| 0-50
| 10 | 50 | 1米以內
| CTX梯形絲桿
| 0808
| 0.3
| 0-60 | 8 | 20 | 900mm | DTX梯形絲桿
| 0808 | 0.3
| 0-60 | 5 | 15 | 900mm
| ETX梯形絲桿
| 0808
| 0.3
| 0-60
| 10 | 30 | 900mm
| DSXM密閉同步帶
| 導程60mm同步帶
| 0.3
| 0-500
| 0 | 20 | 3米
| DSXP普通同步帶
| 導程60mm同步帶
| 0.3
| 0-500
| 0 | 20 | 3米
|
聯系方式：QQ:467102884 電話：13811070445（劉女士）
