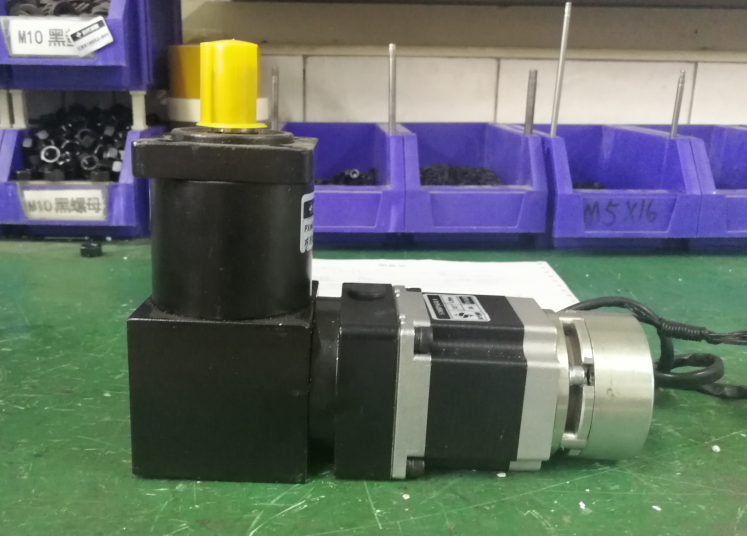

上圖為時代超群帶剎車兩相混合式步進電機57HBS56AL4-TF8B 步距角1.8° 扭矩1.2N.m，電流3A，機身高56MM，出軸長22mm，軸徑Φ6MM或者Φ8MM，圓軸或者銑扁均可定制，此款電機結構簡單、可靠性高、經濟耐用。 使用剎車的條件。 1.使用環境不穩定 2.經常的突然斷電，可使電機，斷電后，立即停止工作。效率高，避免的損失。
搭配PXW57N010S0是我們公司****推出的直角行星減速機,此款減速比為10，額定輸出扭矩15NM，****輸入轉速3000轉，比市場直角行減速機要性價比高很多，價格便宜將近2-3倍！此款直角行星減速機可以搭配步進電機/無刷電機/伺服電機，輸入輸出可定制，可加輸出法蘭，輸出軸等
那么1.2nm的57步進電機配10速比直角行星減速機的輸出靜扭矩有多大呢： 輸出扭矩=電機扭矩*減速比*效率＞實際需要的扭矩≤減速機能承受的額定扭矩
0.12*10*0.85=10nm≤15NM（減速機能承受的額定輸出扭矩），因此可以輸出大概10NM左右的力
也可以選擇其他速比： 減速機速比可選 一級速比 3 4 6 10 系列 二級速比 16 20 24 30 36 系列 三級速比 64 96 125 256等 系列 產品尺寸圖：
目前用于傳遞動力與運動的機構中，此款減速機的應用范圍相當廣泛。幾乎在各式機械的傳動系統中都可以見到它的蹤跡，從交通工具的船舶、汽車、機車，建筑用的重型機具，機械工業所用的加工機具及自動化生產設備，到日常生活中常見的家電等等。 搭配數字式驅動器ZD-2HD542使得電機的輸出力矩更大、低噪音；溫升小、運行平穩。
ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
