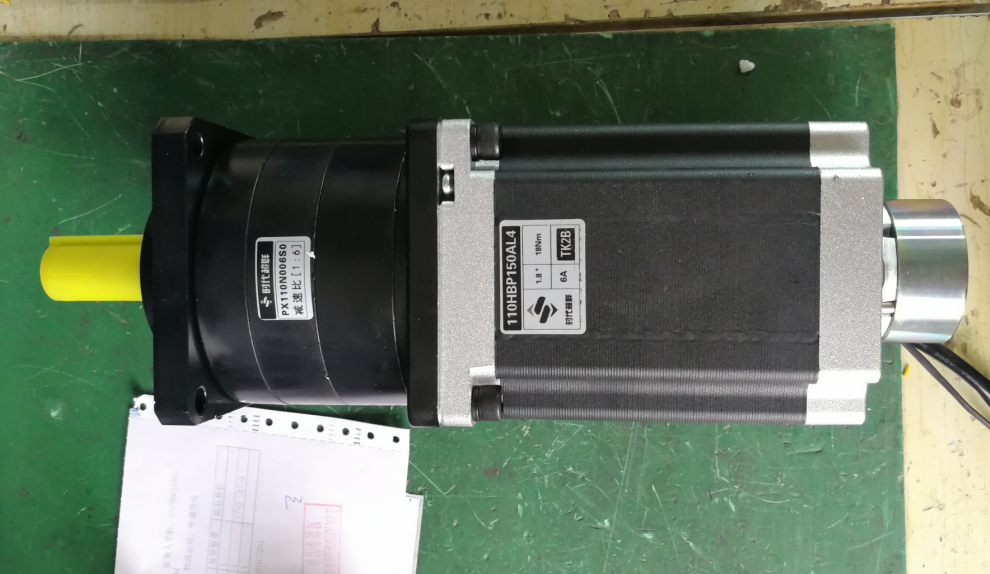

上圖為時代超群110HBP150AL4-TK0B兩相混合式帶剎車步進電機步距角1.8°，扭矩18N.m，電流6A，相電阻0.7歐，相電感10MH,機身高150MM，軸徑Φ19MM，鍵5，出軸長44mm,剎車供電24V，斷電剎車，電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。
搭配的時代超群PX110N006S0行星減速機，減速機速比6，精度在20弧分左右，性價比高。當我們知道步進電機轉速越高扭矩越小。18NM的步進電機在轉速達到400轉左右的時候扭矩也就只有八九牛米了，搭配6速比行星減速機，輸出額定扭矩=8.5NM*6速比*80%效率=40.8NM＞40NM，減速機能承受的額定輸出扭矩，此款套裝****的輸出扭矩為40NM，

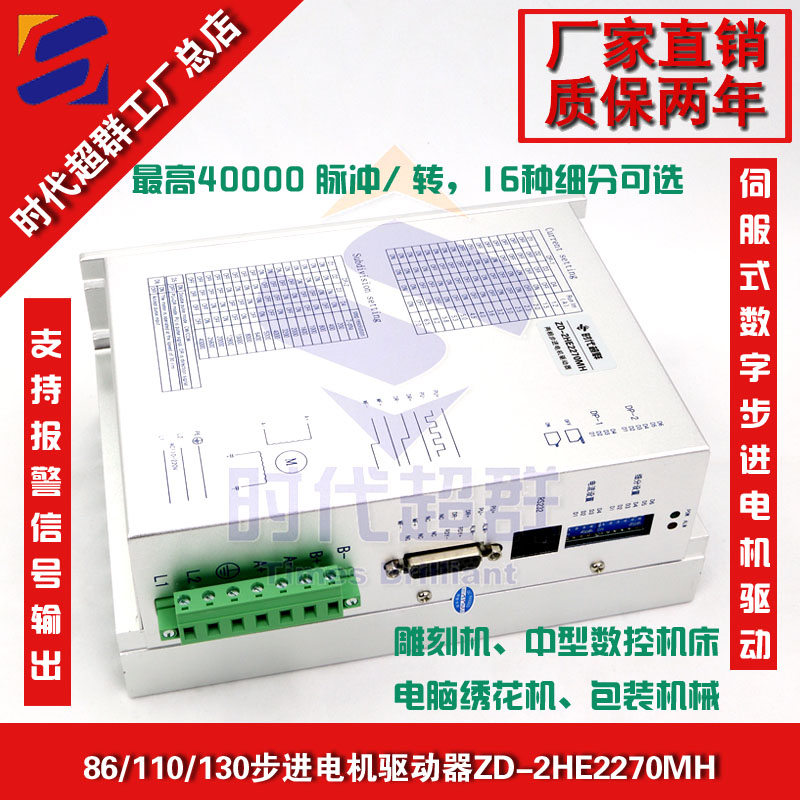

 配套的驅動器ZD-2HE2270M是基于 DSP 控制的兩相步進電機驅動器。它是將先進的 DSP 控制芯片和獨特的控制電路結合一起所構成的新一代全數字步進電機驅動器。驅動電壓為AC110-220V，適配電流在 7.0A 以下、外徑 86-130mm 的各種型號的兩相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒有震動和噪音。定位精度****可達 40000 脈沖/轉。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。
特點 ● 高性能、低價格 ● 設有 16 檔等角度恒力矩細分，****分辨率 40000 脈沖/轉 ● ****反應頻率可達 500Kpps ● 步進脈沖停止超過 100ms 時，線圈電流自動減到設定電流的一半 ● 光電隔離信號輸入/輸出 ● 驅動電流 1.2A/相到 7.0A/相分 16 檔可調 ● 單電源輸入，電壓范圍：AC110-220V ● 掉電相位記憶功能（設備由于意外或人為原因掉電、關電，系統自動記憶相位） ● I/O 信號,所有輸入信號均通過光電隔離，信號電平 5～24V 電平兼容 ● 脈沖平滑功能，使電機低速運行更平穩，平滑等級可設定 ● 電機電感量可調，發揮步進電機****效能
CM40L系列控制器支持1-4軸控制，此鏈接為單軸控制器連接，6路輸入 8路輸出 全光耦隔離 抗干擾能力強！ 485 接口，可與PLC 混合編程 24V 雙電源隔離供電，分為系統供電與IO 供電 編碼器接口，可做專機！程序行480 行 USB 接口，系統供電，上位機軟件或圖片下載使用！ 直線插補 圓弧插補。 聯系方式：QQ:467102884 電話：13811070445（劉女士）
