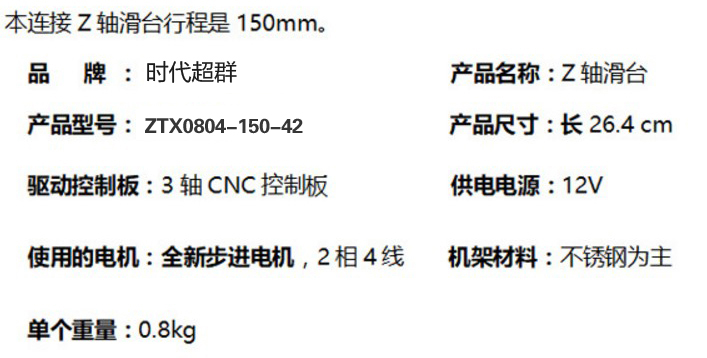

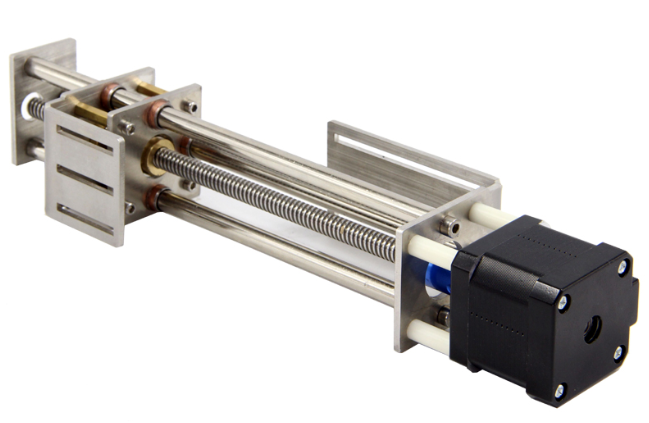

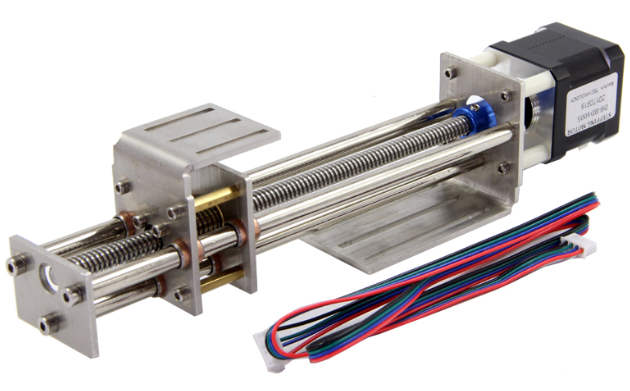

上圖為客戶定制的一款CNC木工雕刻機用Z軸小型導軌ZTX0804-150-42，導軌有效行程150mm，絲桿直徑8MM，導程4MM，配42步進電機，整體重量在880G左右，具體參數如下：
安裝孔位精心設計，可調，容易安裝到其他設備上。絲桿直徑8mm，****水平載重20Kg，精度0.1mm/每300mm，速度1-66mm/秒。支持客戶定制。
DIY的朋友也可以把此模塊安裝到自己的兩軸機器上，變成三軸機器。迷你線性Z軸導軌15厘米可用于移動數控激光雕刻機，木路由器配件
梯形絲桿導軌搭配步進電機垂直載重的時候，由于T型絲桿的結果特點，使得阻力增大，停止傳動時不會像滾珠絲桿那樣導致負載突然下滑。相對來說精度比滾珠絲桿的要差些 推薦搭配時代超群42步進，電機結構簡單可靠性高,經濟耐用；適配各類兩相步進電機驅動器；高速大力矩、低噪音；可靠性強,溫升小、運行平穩。
可搭配驅動器（推薦兩款可安裝在電機背部，超級省空間的驅動器）
ZD-M42兩相步進電機驅動模塊高集成度，高可靠性;接口采用超高速光耦隔離，抗高頻干擾能力強;安裝在電機背面，減少占用空間;****輸入電壓：DC32V(峰值);整步、二細分、四細分、十六細分可調;過熱自動關斷輸出保護;輸出電流可選：0A-1.8A;自動半流鎖定;支持脫機、使能、鎖定等功能;可搭配42以下兩相步進電機。
搭配數字式驅動器ZD-2HD320，驅動器采用DSP控制技術研發的細分型高性能步進電機驅動器,適合驅動任何中小型2.0A相電流以下兩相或四相混合式步進電機。由于采用新型的雙極性恒流斬波驅動技術，使用同樣的電機時可以比其它驅動方式輸出更大的速度和功率。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
