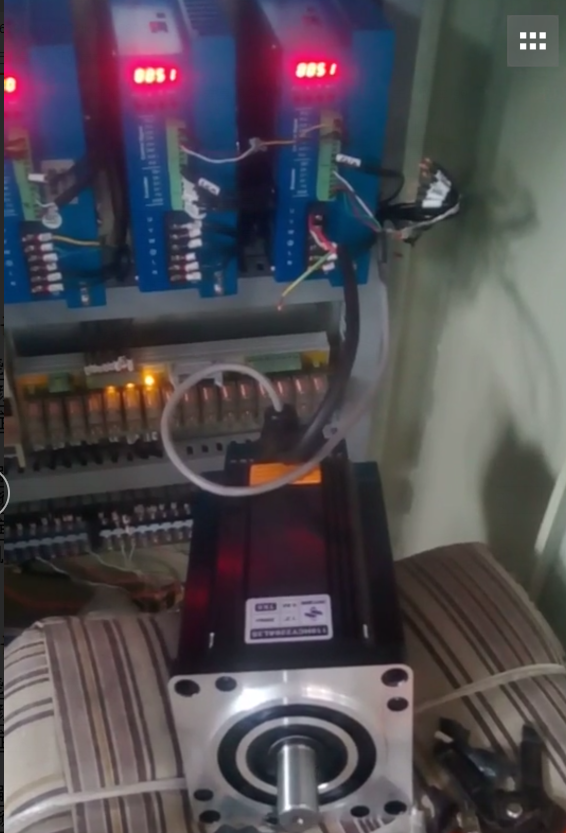

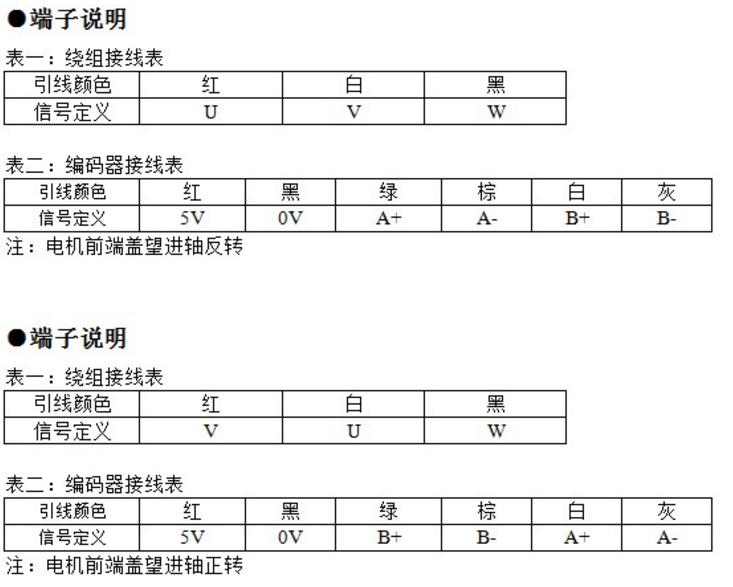

上圖為客戶反映的一套110閉環，總是ER-03報警提示為位置超差 位置超差，也就是丟步，那么一般情況下，是速度太快造成的，一般把速度降下來就好了。 還有的客戶一上電就ER-03報警，那么此種狀況多事編碼器線接的有問題，針對時代超群110閉環步進電機，接線按照如下接線圖，一根都不能錯的。否則都無法正常運行：
還有一種原因，就是客戶加了延長線，問題出在延長線上，此時解決方法，就是吧延長線去了，電機出線直接接到驅動上試一下

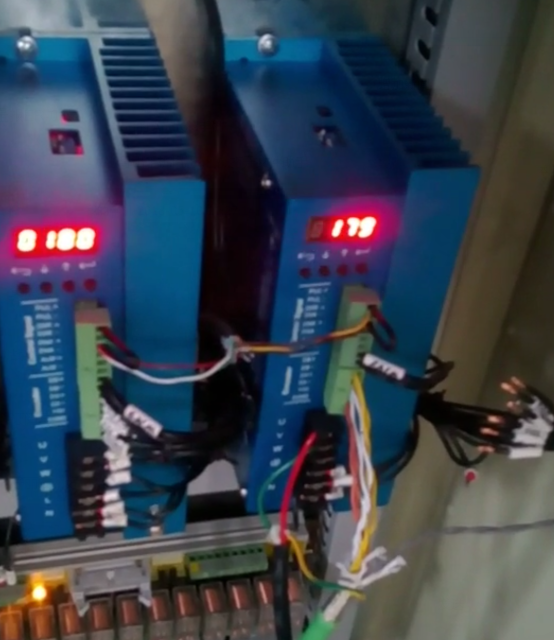

上邊這個客戶就是在使用時候采用了延長線，把延長線去了以后，按照上圖接線以后運行正常。 如果反復調試都不行的話，把Pr24的參數改為零，看看是否正常運行 特別推薦； 步進電機有優勢在于，編程簡單，接線少，故障也少，扭力大，但國內，步進電機通常情況都能達到600轉。有些客戶可能需要更好一點的轉速，那么此時選擇閉環步進電機是一個非常好的選擇（****在1200轉以下）  上圖為時代超群110系列全數字閉環高速恒扭矩伺服步進套裝 編碼器電機86ECP220ALCS-TK0靜轉矩20Nm，電流5.2A,編碼器1000P。編碼器線長和電機線長為2000mm。配套驅動器有不帶數顯為銀色外殼，帶數顯為藍色外殼,基本參數如下 相數 | 3 | 步距角 | 1.2°/STEP | 電流/相±10% | 5.2A/PHASE | 電阻/相20°±10% | 2.14Ω/PHASE | 電感/相20°±10% | 17.5mH/PHASE | 電機****靜扭矩 | 20NM | 絕緣等級 | B | 絕緣電阻 | 100MΩ Min 500VDC | 耐壓 | 500V AC 1minute | 溫升 | 80℃ max |
配套驅動器ZDM-2HA2280基本型驅動器是基于DSP控制的開環三相步進電機驅動器。它是將先進的DSP高性能電機控制芯片和三相逆變驅動模塊結合在一起所構成的新一代全數字式步進電機驅動器。驅動電壓為AC60V-270V，適配電流在9.8A以下、外徑86-130mm的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于二相和五相混合式步進電機。定位精度****可達60000步/轉，電機轉速****可以到3000RPM以上。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。 一．特點 ● 高性能、低價格 ● 設有16檔等角度恒力矩細分，****分辨率60000步/轉 ● ****反應頻率可達500Kpps ● 步進脈沖停止超過0.5s時，線圈電流自動減到設定電流的一半 ● 光電隔離信號輸入/輸出 ● 驅動電流1.2A/相到9.8A/相分16檔可調 ● 單電源輸入，電壓范圍：AC60V-270V ● 相位記憶功能（注：輸入停止超過3秒后，驅動器自動記憶當時電機相位，重新上電或MF信號由低電平變?yōu)楦唠娖綍r，驅動器自動恢復電機相位）。 聯系方式：QQ:467102884 電話：13811070445（劉女士）
