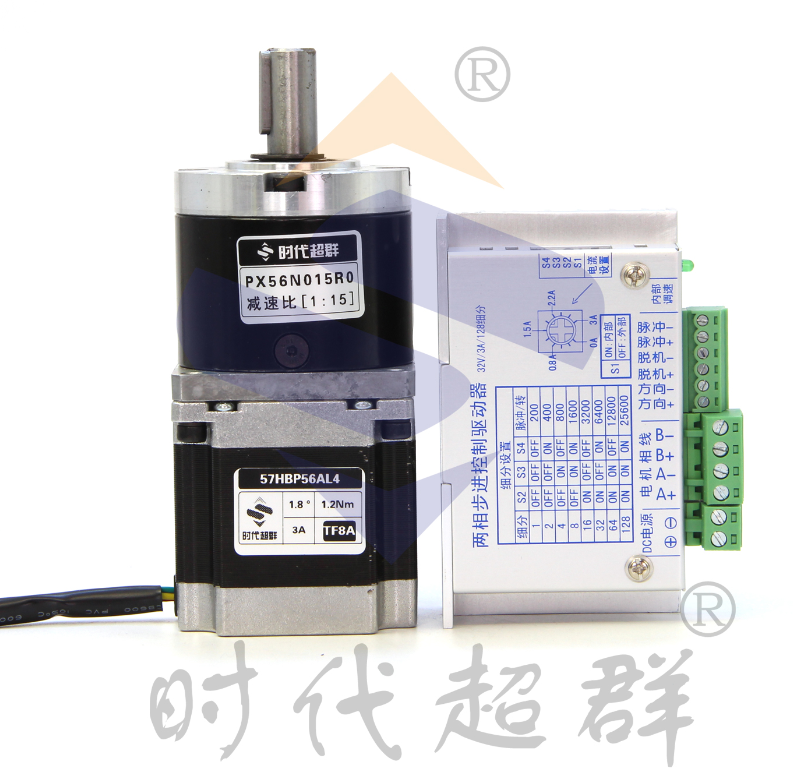

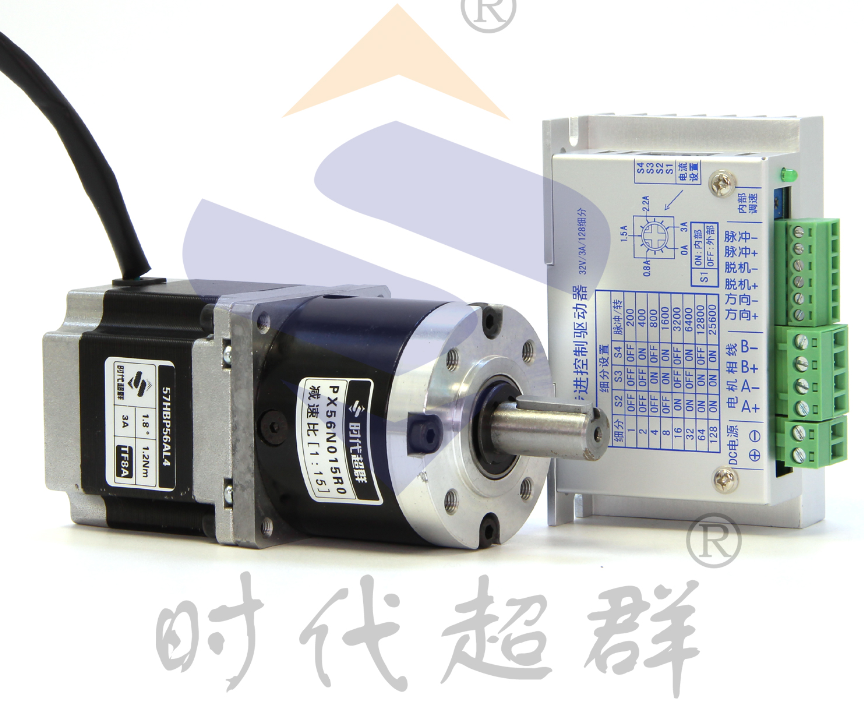

上圖為時代超群兩相混合式步進電機57HBS56AL4-TF8 步距角1.8° 扭矩1.2N.m，電流3A，機身高56MM，出軸長22mm，軸徑Φ6MM或者Φ8MM，搭配的時代超群PX57N015R0減速機，減速比15速比，輸出額定扭矩=1.2NM*15速比*80%=14NM，瞬間啟動力矩可以達到14NM，當然我們知道步進電機轉速越高扭矩越小，實際使用額定轉速在8NM左右。 減速機具體參數如下：
產品尺寸圖如下：
配套ZD-2HD318WLM高性能兩相步進電機驅動器具有高集成度、高可靠性；接口采用高速光耦隔離；****輸出電流1.8A；****輸入電壓：DC 32V(峰值)；短路、過流、過熱保護功能；內部每秒0-10K脈沖，實現簡單控制；高細分，****支持128細分設定。 主要功能： ·整步、2、4、8、16、32、64、128細分可調 ·短路、過流、過熱保護功能自動保護 ·自動半流鎖定，減少待機發熱 ·支持脫機、使能、鎖定等功能 工作條件：
細分設置：
電流設定：
此驅動器內置電流調節旋鈕。順時針旋轉旋鈕，實現輸出電流0A-3A線性調節。
半流設置： S2：OFF 全流 ON 半流 半流狀態有助于步進電機進入鎖定狀態后減小發熱 內部控制設置： S1：OFF 外部 ON 內部（****10KHz/s） 切換內部脈沖后可實現簡單的調速控制內外部不可同時開啟
聯系方式：QQ:467102884 電話：13811070445（劉女士）
