直流無刷電機驅動器如果電源接反了會不會少呢？ 首先：我們要了解使用的驅動器是否有反接保護，如果有的話就沒事，如果沒有的話就會把驅動燒了，一般體積比較小的驅動，受板子空間限制，很少會有反接保護設計，所以在使用的時候，客戶一定要注意電源不要接反、 再次，如果您是做設備的，那么你可以提前做一下處理。來防止客戶電源接反，具體原理如下：

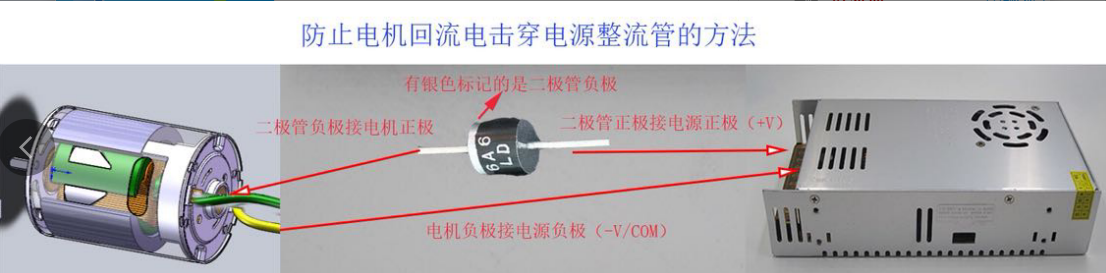

如圖，二極管的作用是單向?qū)�，既A向B可以導通，B向A不能導通。可以在驅動器的電源口串上一個二極管。來防止驅動被燒毀。 下面介紹幾款體積小巧的時代超群直流無刷驅動器

上圖為我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 產品的特點及功能： ·高集成度高可靠性無刷直流(BLDC)電機控制器 ·三相全橋，PWM斬波方式 ·閉環穩速，大負載時電機仍能保持轉速 ·純硬件設計，高速度，高抗干擾能力 ·周波限電流方式，保護更加精確快速 ·低發熱，大功率 ·欠電壓(≤13V)、過熱(＞150℃)自動保護 ·堵轉6秒自動保護 ·霍爾錯誤保護 ·支持內置電位器、外接電位器、模擬電壓和PWM調速 ·帶有使能功能 ·具有緩啟動功能，避免電流過沖，有效保護電機 此系列驅動器從5A-25A多款電流檔可選。是理想的無刷電機控制器直選。
型號 | 額定電壓 VDC | 額定功率 W | 額定轉矩 N.M | 額定轉速 RPM | 空載轉速 RPM | 額定電流 A | 空載電流 A | 極對數 | 42BL50S03-230 | 24 | 30 | 0.1 | 3000 | 3800 | 1.6 | 0.1 | 4 | 42BL60S06-230 | 24 | 60 | 0.2 | 3000 | 3800 | 3 | 0.1 | 4 | 42BL80S09-230 | 24 | 90 | 0.3 | 3000 | 3800 | 4.7 | 0.1 | 4 |
型號 | 額定電壓 VDC | 額定功率 W | 額定轉矩 N.M | 額定轉速 RPM | 空載轉速 RPM | 額定電流 A | 空載電流 A | 極對數 | 57BL55S02-212 | 24 | 22 | 0.175 | 1200 | 2000 | 1.4 | 0.2 | 4 | 57BL55S06-230 | 24 | 60 | 0.18 | 3000 | 4800 | 3.3 | 0.3 | 2 | 57BL75S10-225 | 24 | 100 | 0.38 | 2500 | 3500 | 5.9 | 0.8 | 4 | 57BL75S10-230 | 24 | 100 | 0.32 | 3000 | 4500 | 5.9 | 0.8 | 2 | 57BL75S10-336 | 36 | 100 | 0.265 | 3600 | 4600 | 3.8 | 0.4 | 2 | 57BL95S06-210 | 24 | 60 | 0.6 | 1000 | 2000 | 3.6 | 0.4 | 4 | 57BL95S15-230 | 24 | 150 | 0.5 | 3000 | 4500 | 8.7 | 0.8 | 2 | 57BL95S15-336 | 36 | 150 | 0.4 | 3600 | 4700 | 5.7 | 0.5 | 2 | 57BL115S21-230 | 24 | 150 | 0.7 | 3000 | 5000 | 13 | 1.3 | 4 | 57BL115S18-230 | 24 | 180 | 0.57 | 3000 | 4500 | 10.7 | 1.1 | 2 | 57BL115S30-3150 | 310 | 300 | 0.57 | 5000 | 6200 | 1.3 | 0.2 | 2 |
型號 | 額定電壓 VDC | 額定功率 W | 額定轉矩 N.M | 額定轉速 RPM | 空載轉速 RPM | 額定電流 A | 空載電流 A | 極對數 | 60BL100S15-230 | 24 | 150 | 0.5 | 3000 | 4000 | 8 | 0.8 | 4 | 60BL120S25-430 | 48 | 250 | 0.79 | 3000 | 4000 | 7.5 | 0.8 | 4 | 60BL120S25-3130 | 310 | 250 | 0.79 | 3000 | 4000 | 1.1 | 0.2 | 4 |
型號 | 額定電壓 VDC | 額定功率 W | 額定轉矩 N.M | 額定轉速 RPM | 空載轉速 RPM | 額定電流 A | 空載電流 A | 極對數 | 80BL100S40-430TK9 | 48 | 400 | 1.27 | 3000 | 4000 | 10.8 | 1.2 | 2 | 80BL100S40-445TK9 | 48 | 400 | 0.85 | 4500 | 6000 | 10.8 | 1.1 | 2 | 80BL110S50-430TK9 | 48 | 500 | 1.6 | 3000 | 4000 | 14.8 | 1.5 | 2 | 80BL110S50-445TK9 | 48 | 500 | 1.1 | 4500 | 6000 | 13.8 | 1.3 | 2 | 80BL145S55-445TK0 | 48 | 550 | 1.6 | 4500 | 6000 | 15 | 1.4 | 2 | 80BL145S55-3130TK0 | 310 | 550 | 1.6 | 3000 | 4800 | 2.4 | 0.6 | 2 | 80BL165S75-3130TK0 | 310 | 750 | 2.5 | 3000 | 4200 | 3.2 | 0.3 | 2 | 80BL165S55-3115TK0 | 310 | 550 | 3.5 | 1500 | 2100 | 2.4 | 0.3 | 2 | 80BL180S120-3140TK0 | 310 | 1200 | 3 | 4000 | 5000 | 3.2 | 0.3 | 2 |
聯系方式：QQ:467102884 電話：13811070445（劉女士）
