上圖為客戶定制的時代超群GBX系列重型導軌，此導軌底部型材主要為鋁合金型材，定位精度可以達到0.01MM，水平在中****可達到300KG，垂直在中****可達到100KG，常規款可配86、110、130系列步進電機，伺服電機使用。 客戶負載150KG，要求速度是80MM/S，客戶選用的導軌是GBX1610J-500D-150，導程10MM，有效行程500MM，電機轉一圈移動10MM，那么一秒鐘電機需要轉8圈，一分鐘的話大概480圈，搭配的是12NM步進電機，步進電機轉速越高扭矩越小。

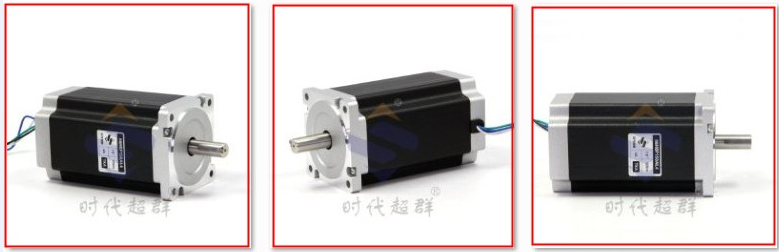

時代超群86HBP150AL4-TK0兩相混合式剎車步進電機，電機步距角1.8°，扭矩12N.m，電流4A，機身高150MM，軸Φ14MM。電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。 如果客戶想進一步提升速度，帶動負載的話，那么****更換閉環步進電機 普通開環步進電機有優勢在于，編程簡單，接線少，故障也少，扭力大，但國內，步進電機通常情況都能達到600轉。有些客戶可能需要更好一點的轉速，那么此時選擇閉環步進電機是一個非常好的選擇（****在1200轉以下）

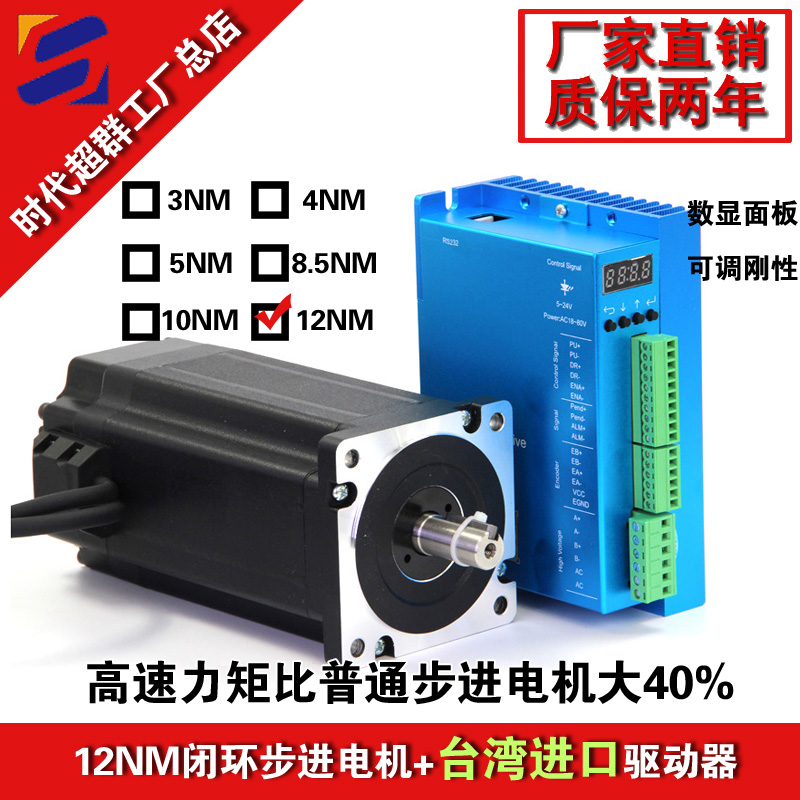

上圖為86系列全數字閉環高速伺服步進套裝 編碼器電機86EBP181ALC-TK0靜轉矩12.5Nm，電流6A，想電阻0.69MH，相電感7.2MH，編碼器1000P。編碼器線長和電機線長為2000mm。

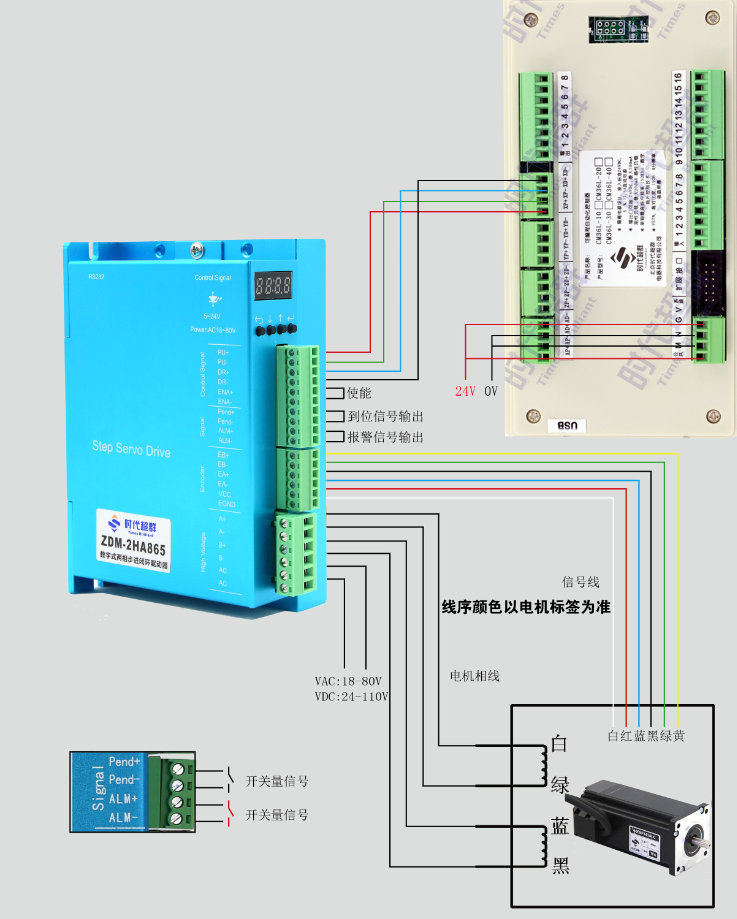

驅動器ZDM-2HA865為新一代 DSP 數字式步進閉環驅動器，采用先進的矢量型閉環控制技術，****克服傳統開環步進電機丟步的問題，并且顯著提高步進電機的高速性能、降低電機的發熱程度和減小電機的振動，進一步的提升設備的工作速度和精度，降低設備的能耗。此外，在電機出現連續過載時，驅動器會輸出報警信號，具有與交流伺服系統同樣的可靠性。適配的電機安裝尺寸與傳統的(57/60) 和86 系列步進電機完全兼容，傳統開環步進驅動方案可以做到無縫升級，并且成本相對于傳統交流伺服系統的來講具有極高的成本優勢。
