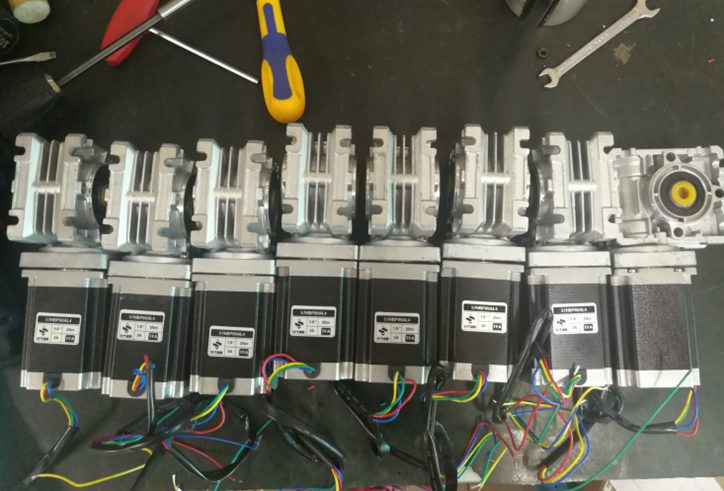

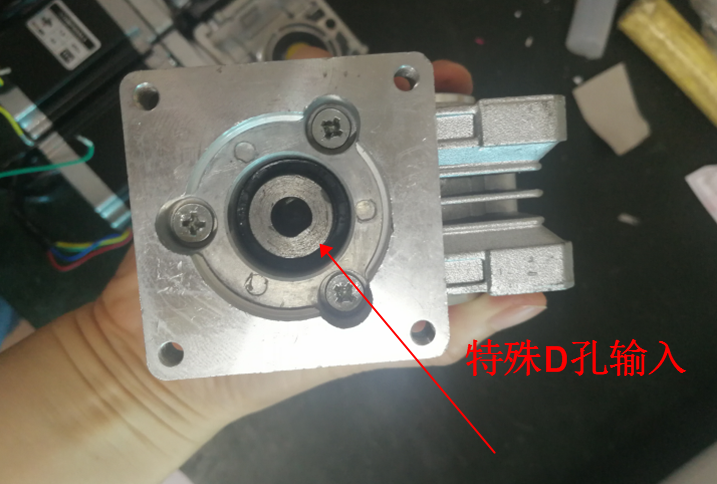

上圖測試現場為時代超群57HBP76AL4-TFA兩相混合式步進電機，步距角1.8°，扭矩1.5N.m，電流3A，機身高76MM，軸徑Φ8MM，D軸輸出，客戶在扭矩在使用扭矩不夠的情況下，可以加裝減速機來增大扭矩。
此款電機可搭配RV30或者RV25系列蝸輪蝸桿，搭配RV25蝸輪蝸桿機械結構緊湊、體積外形輕巧、小型高效，客戶由于體積限制。所以采用了RV25系列蝸輪蝸桿。
蝸輪蝸桿減速機的主要特點是具有反向自鎖功能，可以有較大的減速比，輸入軸和輸出軸不在同一軸線上，也不在同一平面上。但是一般體積較大，傳動效率不高，精度不高。時代超群蝸輪蝸桿減速機熱交換性能好、散熱快；安裝簡易、靈活輕捷、性能優越、易于維護檢修；運行平穩、噪音小、經久耐用。
蝸輪蝸桿安裝尺寸圖
1.56NM步進電機搭配30速比蝸輪蝸桿輸出扭矩能達到多少呢？ 1.5nm*30速比*60%輸出效率=27NM＜12NM（即減速機額定輸出扭矩）那么這款步進電機搭配減速機的靜輸出扭矩也只有12NM，步進電機轉速一高扭矩會相應降低，所以額定的輸出扭矩約會降低，減速必要選的大一些。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
