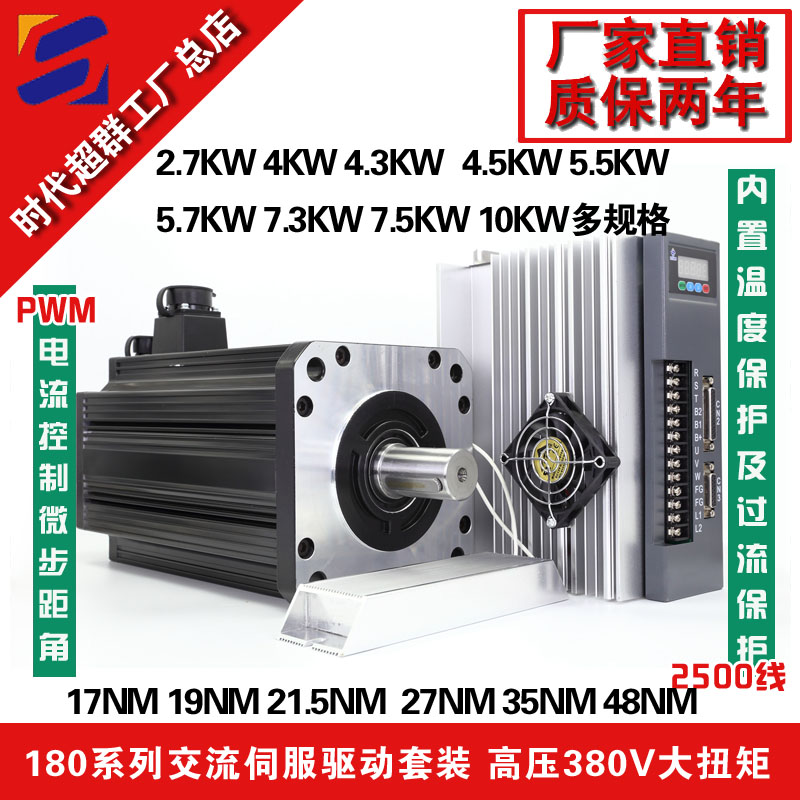

上圖為客戶訂購的一款主軸電機用時代超群交流伺服電機180AHA100020-SH3，電壓380V，扭矩48NM，功率10KW，轉速2000轉，可應用在是火花機、機械手、精確的機器等。配套驅動DM系列驅動器采用雙成PCB制版性能更穩定，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用進口TI芯片、原裝井口紅寶石電解電容電源濾波、美國仙童原裝大功率IPM模塊。****高品質保證。默認不帶串口�？稍黾哟诠δ埽瑢崿F(xiàn)485通信功能。 180系列圖紙：
能加配減速箱、令機械設備帶來可靠的準確性及高扭力。 調速性好，單位重量和體積下，輸出功率****，更遠遠超過步進電機。多級結構的力矩波動小。精密行星減速機具有高剛性、高精度（單級可做到1分以內）、高傳動效率(單級在97%-98%)、高的扭矩/體積比、終身免維護等特點。多數是安裝在步進電機和伺服電機上，用來降低轉速，提升扭矩，匹配慣量。

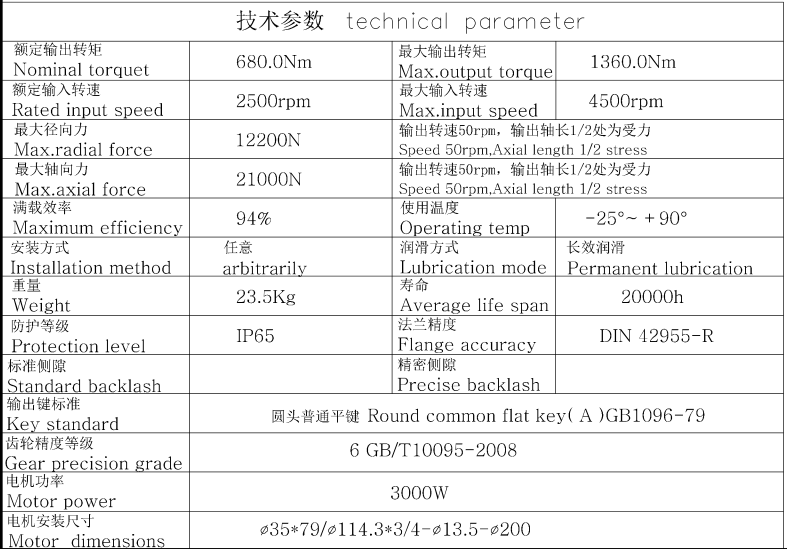

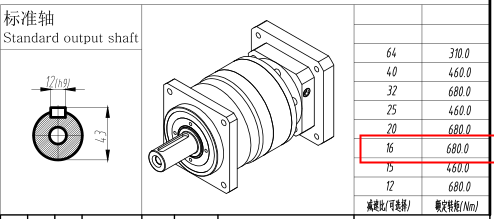

通過上表我們可以看出，并非減速比越大，減速機能承受的輸出扭矩也****。其實16速比，和20速比，32速比時減速機能承受的額定輸出扭矩都是680N，這也就是說。同樣10KW的電機，搭配16速比的減速機就能達到很大的輸出扭矩了。
輸出的最終扭矩=48NM*16*94%=721NM＞680NM（減速機能承受的額定扭矩）最終可輸出680NM。既然搭配16速比就已經能輸出****的扭矩了，那么顯然搭配20或者32速比的減速就比較浪費了。
****的輸出轉速=2000/16=125轉，****轉速比要配20速比，或者32速比更高一些。
其他180系列參數表

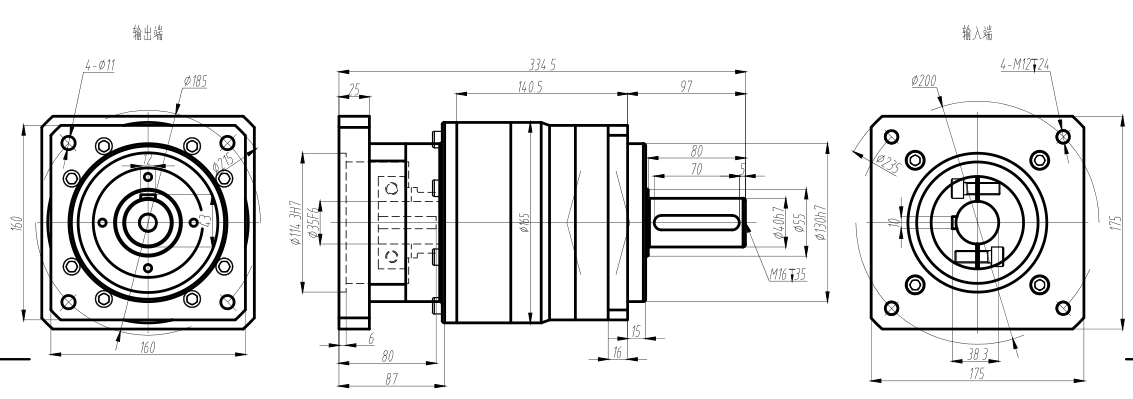

180系列圖紙：
聯系方式：QQ:467102884 電話：13811070445（劉女士）
