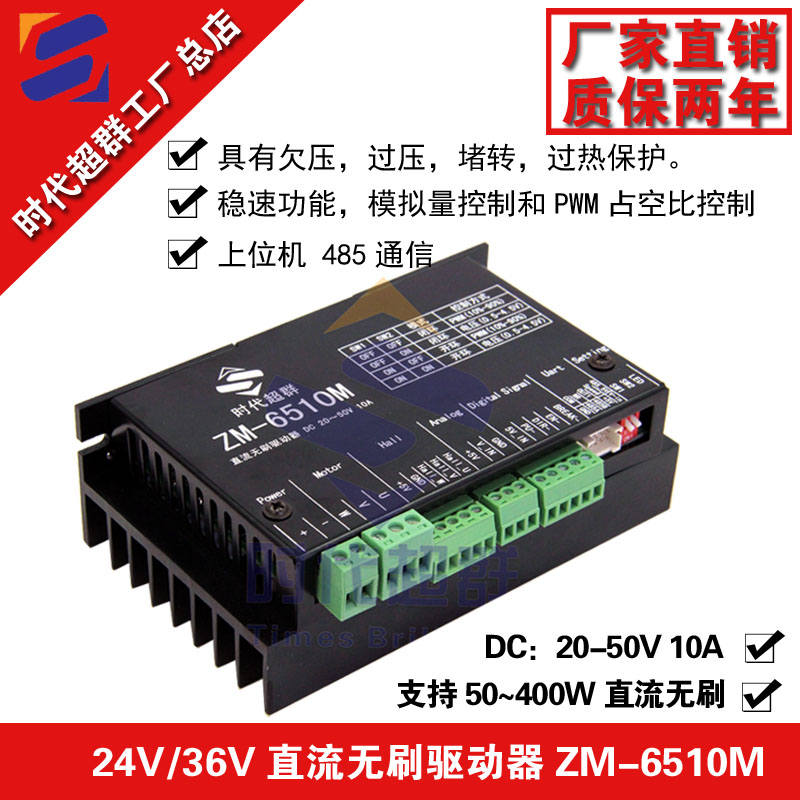

ZM-6510M采用FOC場定向矢量控制，降低運行噪音，支持速度閉環和速度開環控制。給定信號支持模擬量控制和PWM占空比控制。支持弱磁調速，能在小負載場合，超過額定轉速50%運行。能直接外掛modbus數碼顯示，直接顯示轉速。帶學習功能，可以學習電機相序和hall相序。供電電壓+20V~50V。支持50~400W直流無刷電機（帶hall信號）。內部隔離485（modbus協議RTU模式）（19200，8，N,1）控制方式�？梢栽O(shè)定驅動器地址，簡化控制系統。也可以直接通過PC機控制，并提供PC機測試軟件。具有欠壓，過壓，堵轉，過熱保護。提供隔離輸出的 報警輸出信號。

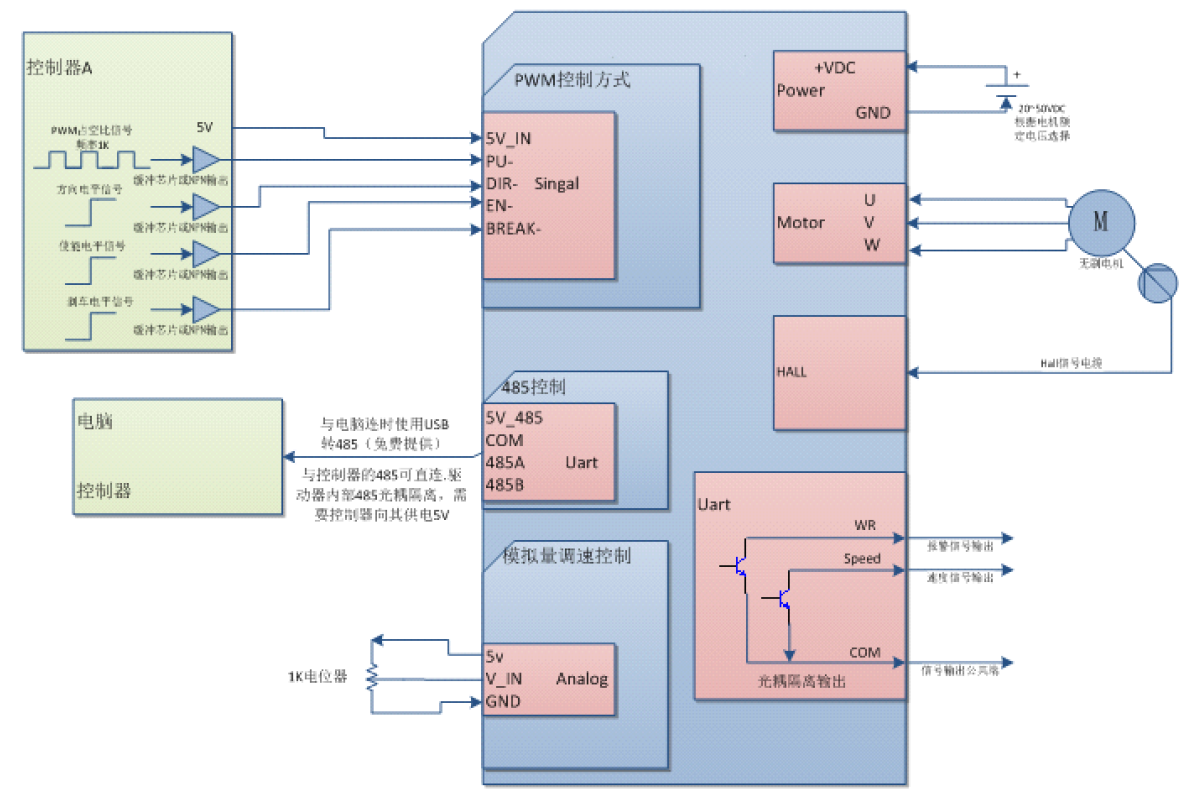

驅動器典型接線圖
如下圖所示，驅動器工作需要接上20~50VDC 的電源，電壓根據電機的額定電壓來選擇，電機的UVW 和hall信號已做好插頭，直接插在驅動器上，如果需要加長線可做轉接線加長。此版本提供光耦輸出的報警信號、速度信號，可以根據需要連接。

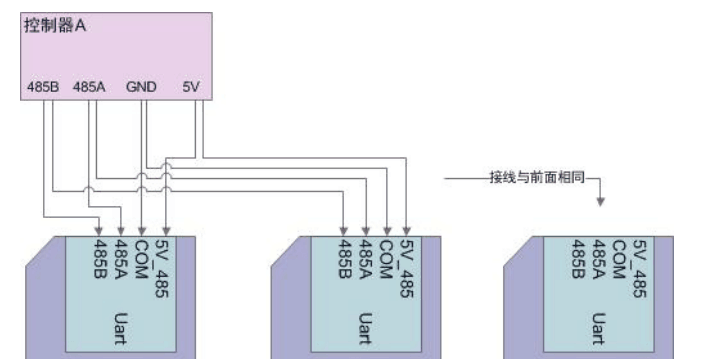

驅動器可以通過modbus（RTU 模式）來控制驅動器。主機可以通過modbus 的讀寫寄存器功能來設置驅動器參數和控制運行。驅動器支持的功能碼為0x3（讀寄存器）、0x6（寫寄存器）。 客戶可以利用485串口標準Modbus 協議來控制幾臺甚至十幾臺電機運行。非常方便。

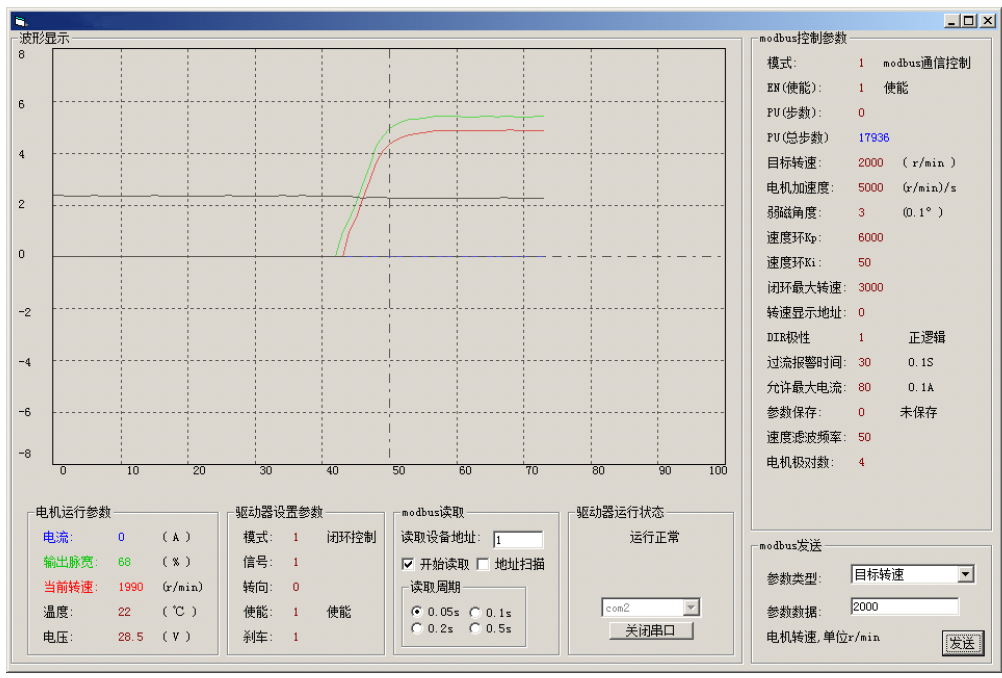

上位機軟件使用說明
本驅動器提供一個上位機軟件，用于監測和測試驅動器�？梢酝ㄟ^軟件查看和設置驅動器內部參數。
有時候客戶通訊不成功，主要有以下幾點原因，
一、沒有采用****版本的上位機軟件（可讀取地址的），聯系廠家發****版本就可以 二、通訊線沒有接好。 通訊注意需要外供5V信號。很多客戶直接了485A和B
客戶沒有外供5V信號。通常5V信號從客戶的通信線上取，臨時用的話可以5V和485_5V接一起 COM和GND接一起。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
