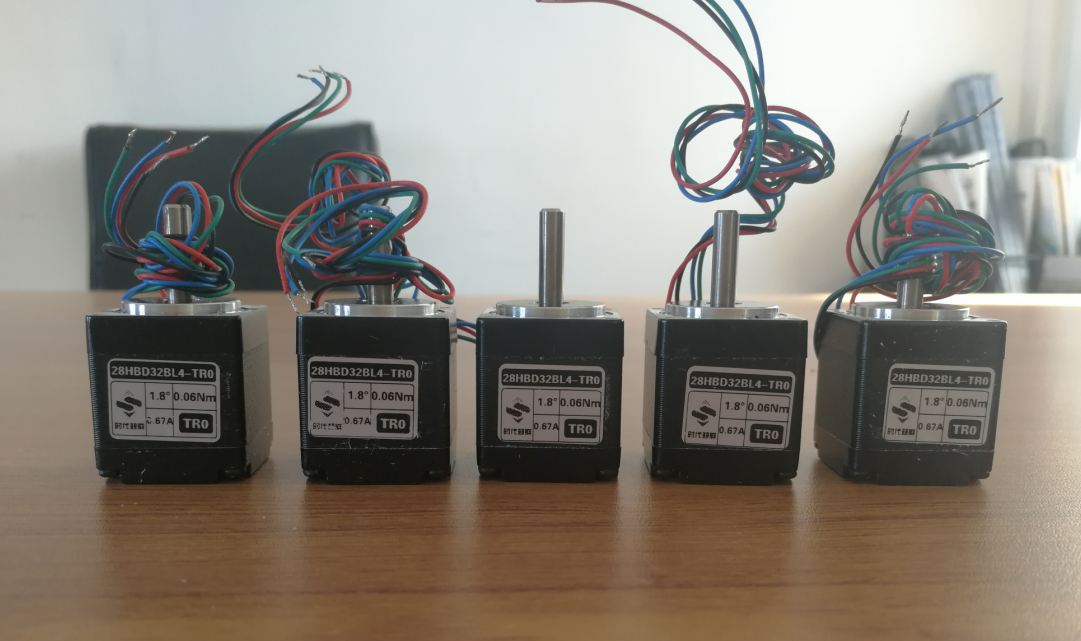

28HBP32BL4-TR0步距角：1.8°;工作電壓：4.8V;工作電流:0.67A;溫升：85K Max;環境溫度：-40℃-+55℃;絕緣等級：B級;電阻：6.5Ω;保持轉矩：0.06Nm。這種小體積步進電機搭配一般的驅動器，如果電流控制不好的話電機噪音會比較大。推薦一款高性價比的28電機驅動器，靜音效果很好。
ZD-2HD430高集成度高可靠性;接口采用超高速光耦隔離;****輸入電壓：DC 42V(峰值);短路、過流、過熱保護功能;****輸出電流3A;整步、二細分、四細分、八細分、十六細分可調;輸出電流連續可調;短路、過流、過熱保護功能自動保護;自動半流鎖定;支持脫機、使能、鎖定等功能。
兩相57及以下電機，包括35、42、57可搭配高性能數字步進電機驅動器ZD-2HD430使用 ZD-2HD430全數字兩相高性能步進驅動器接線方式示意圖如下：
接線要點須知：
1.電機與驅動器連接 兩相步進電機需區別A相B相，白綠一相，藍黑一相 三相步進電機相序不分 2.驅動器與控制器接線
驅動器脈沖正PUL+和方向正DIR+接控制器公共端 驅動器脈沖負PUL-接控制器脈沖CP 驅動器方向負DIR-接控制器方向DIR 3驅動器與電源接線 驅動器通常標記有正負極，注意不要反接 如何判斷步進電機四條線的定義？
先將步進電機的4條線分開，用手轉動電機軸，感覺一下此時的阻力。然后將步進電機的任意兩條線短接在一起，此時再用手?jǐn)Q電機軸，如果感覺阻力與剛才一樣，則可判斷這兩條線不是同一相；如果感覺阻力比剛才有明顯的增加，則可判斷這兩條線是同一相，可接在驅動器A+、A-，另外兩條線則接在B+和B-。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
