閉環步進電機就是步進電機和閉環控制的結合體，也叫做混合伺服，由于步進電機開環控制系統有精度不高、丟步等缺點，故在精度要求較高的場合可以采用步進電機的閉環控制系統，這種控制方式是直接或間接地檢測出轉予(或負載)的位置或速度，然后通過反饋和適當?shù)奶幚�，自�?dòng)地給出步進電機的驅動脈沖序列，這個驅動脈沖序列是根據負載或轉子的位置而隨時變化的這種控制方式的實現方法很多，在要求精度很高的場合，結合微步驅動技術及微型計算機控制技術，可以實現很高的位置精度要求。 時代超群主要做42,60,86,110,130系列閉環步進電機。其中60,86系列可以搭配驅動器ZDM-2HA860使用。性能穩定，效果好。
ZDM-2HA860兩相步進電機驅動器采用全新32位電機控制專用DSP芯片；采用先進的矢量型閉環控制技術；具有梯形波測試功能；靜態電流和動態電流可以任意設置（0—7.2A范圍內）；可驅動86系列混合伺服電機；光耦隔離差分信號輸入；脈沖響應頻率****可達200KHZ；細分任意設定（1—512范圍內）；具有過流、過壓和跟蹤誤差超差等保護。

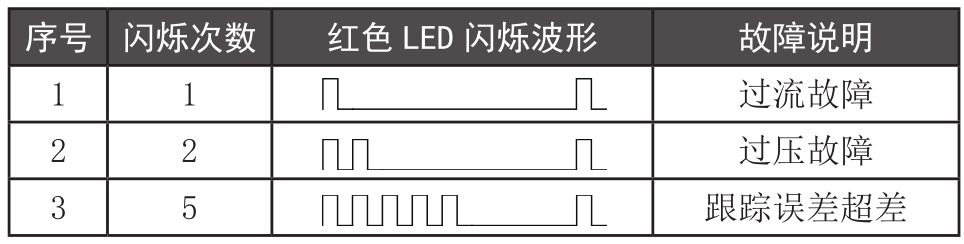

今天就此款驅動器常見報警問題及解決方案作如下處理。綠色 LED 為電源指示燈，當驅動器接通電源時，該 LED 常亮；當驅動器切斷電源時，該 LED 熄滅。紅色 LED 為故障指示燈，當出現故障時，該指示燈以 5 秒鐘為周期循環閃爍；當故障被用戶清除時，紅色 LED 常滅。紅色 LED 閃爍頻率為 2Hz，其中 LED 亮 200ms，滅 300ms。紅色 LED 在 5 秒鐘內閃爍次數代表不同的故障信息
特別注意的就是當驅動器紅燈頻繁閃爍多下，那么就是位置超差報警，簡單的可以理解為，丟步報警。主要原因和解決方案如下 1.脈沖頻率太快：可以降低脈沖頻率，也就是電機的速度。來解決報警（一般運行速度過快時報警） 2.編碼器異常，可以檢查編碼器線序是否接對，有沒有出現接觸不實，或者斷線的地方。（一般上電就會報警）
當驅動器出現故障時，驅動器將停機，并提示相應故障代碼。用戶需斷電，并重新上電時，故障才可以清除。
配套電機86EBP181ALC-TK0，靜轉矩12.5Nm，編碼器1000P。編碼器線長和電機線長為2000mm。
