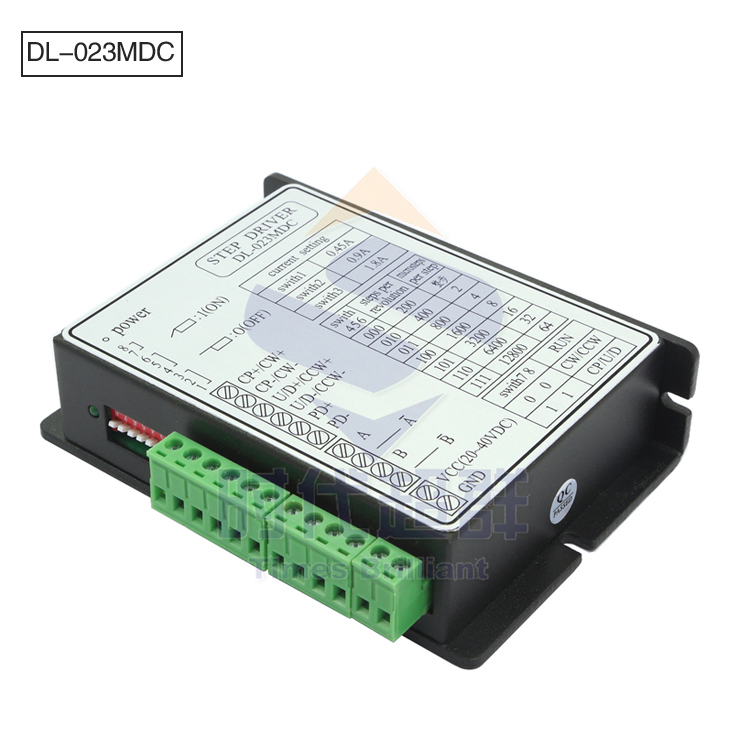

上圖為一款42/ 57 兩相混合式步進電機驅動器，用于驅動兩相或者四相混合式步進電機。體積更小、性能更加穩 定。低頻特性有很大提高。

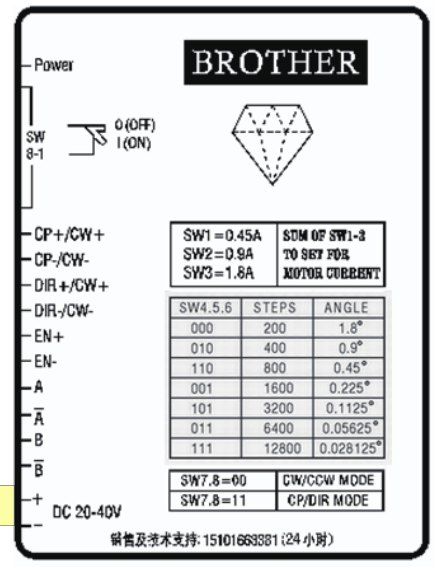

電流設定值： 0.45A，0.9A，1.35A，1.8A，2.25A，2.7A，3.15A 每轉步數： 200 （步距角 1.8 度） 400 （步距角 0.9 度） 800 （步距角 0.45 度） 1600 （步距角 0.225 度） 3200 （步距角 0.1125 度） 6400 （步距角 0.05625 度） 12800 （步距角 0.028125 度） 輸入脈沖方式： 單脈沖與雙脈沖可選 工作電源： DC20-40V 一組 配套電機： 42 至 57 系列二相或四相混合式步進電機
電機與驅動的接線方法如下

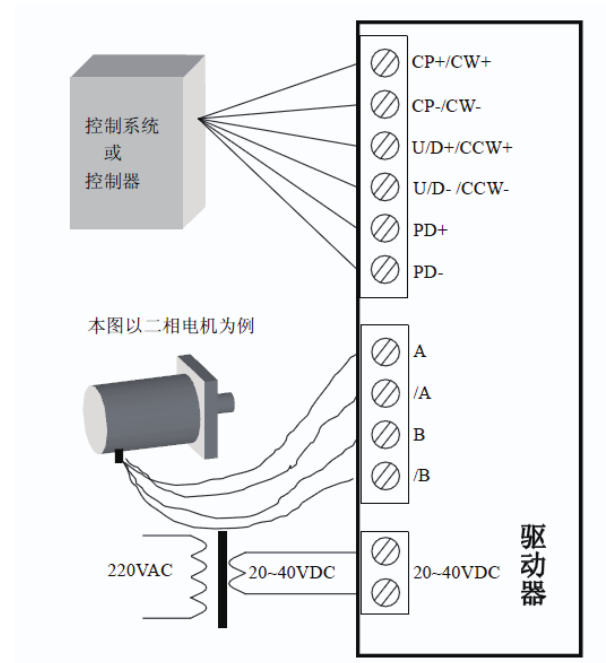

1. 驅動器接線示意圖 圖中標號釋義： CP+：?jiǎn)蚊}沖模式，脈沖正輸入端 CP-：?jiǎn)蚊}沖模式，脈沖負輸入端 U/D+: 單脈沖模式，方向電平的正輸入端 U/D-：?jiǎn)蚊}沖模式，方向電平的負輸入端 CW+：雙脈沖模式，正脈沖的正輸入端 CW-：雙脈沖模式，正脈沖的負輸入端 CCW+：雙脈沖模式，負脈沖的正輸入端 CCW-：雙脈沖模式，負脈沖的負輸入端 PD+：脫機信號正輸入端 PD-：脫機信號負輸入端
