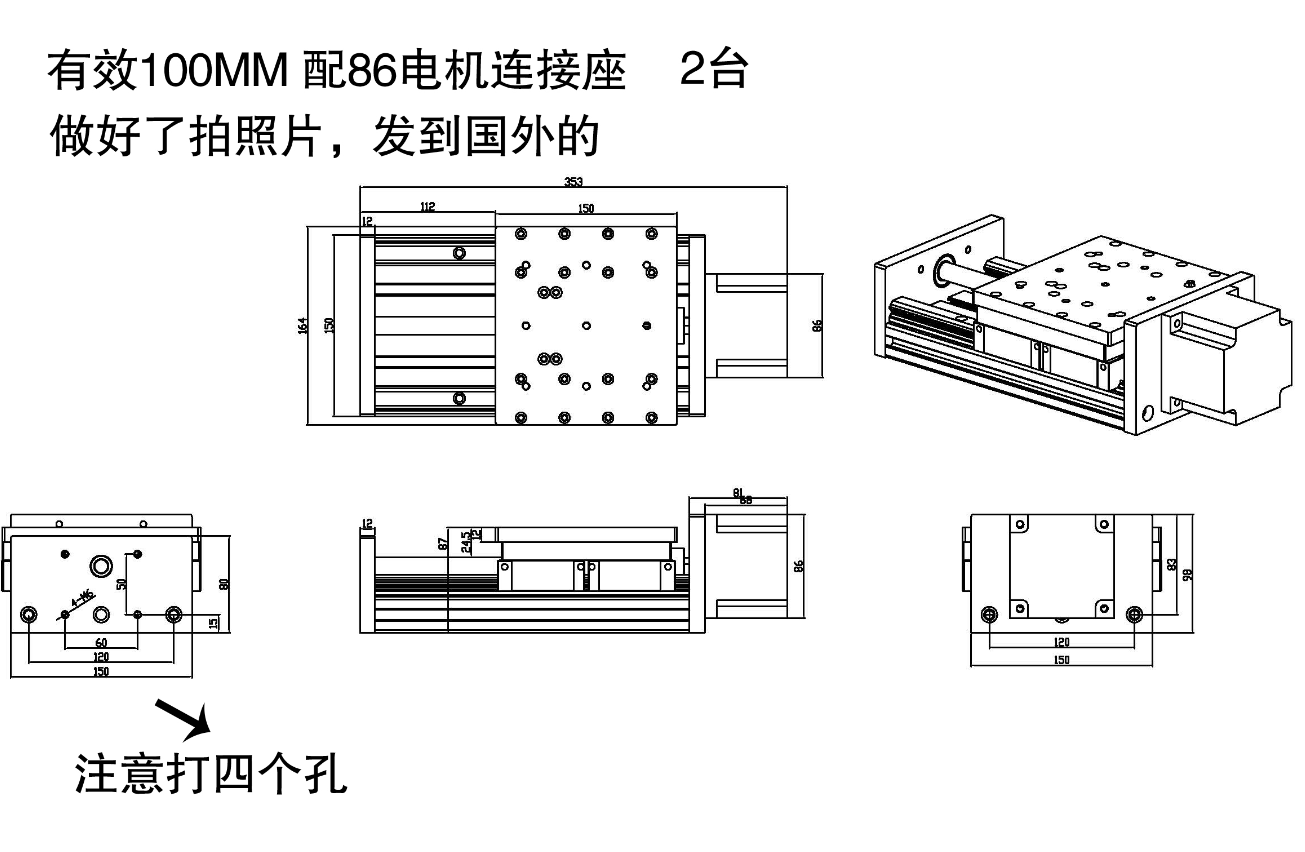

上圖是客戶特殊定做的一款雙線型導軌，有效行程100MM的兩根，有效行程150MM的兩根，軌滑塊為150mm*155mm含四個導軌滑塊，水平****載重300KG，垂直載重100KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1605、1610、2020、2010 此款滑臺有一個****的特點，就是忽快可以移動到聯軸器的位置，線軌通做到鋁型材的長度。這樣保證有效行程的同事，使得導軌的整體尺寸變小。具體尺寸圖如下：
有效100的總長275MM，有效150的總長325MM

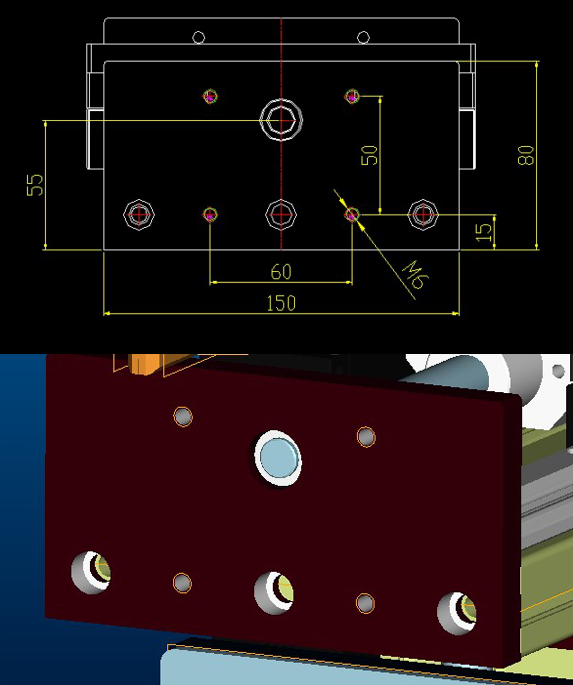

另外客戶還在軸承片上打了四個孔
孔的位置如下：
可以搭配86步進電機，推薦一款4NM步進電機
86HBP78AL4S-TK0為時代超群新款兩相混合式步進電機，電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。 步距角1.8°，扭矩4Nm，電流4A，機身高70MM，軸徑Φ14MM，鍵5，出軸長32mm，帶密封圈設計，更注重使用細節，提高了抵抗惡劣環境的能力。
ZD-2HA860兩相步進電機驅動器接口采用超高速光耦隔離；抗高頻干擾能力強；16種不同細分任意切換；自動半流鎖定；8 檔電流可調；支持脫機、使能、鎖定等功能；過壓、欠壓、過流保護。
聯系方式：QQ:467102884 電話：18710050116（劉女士）
