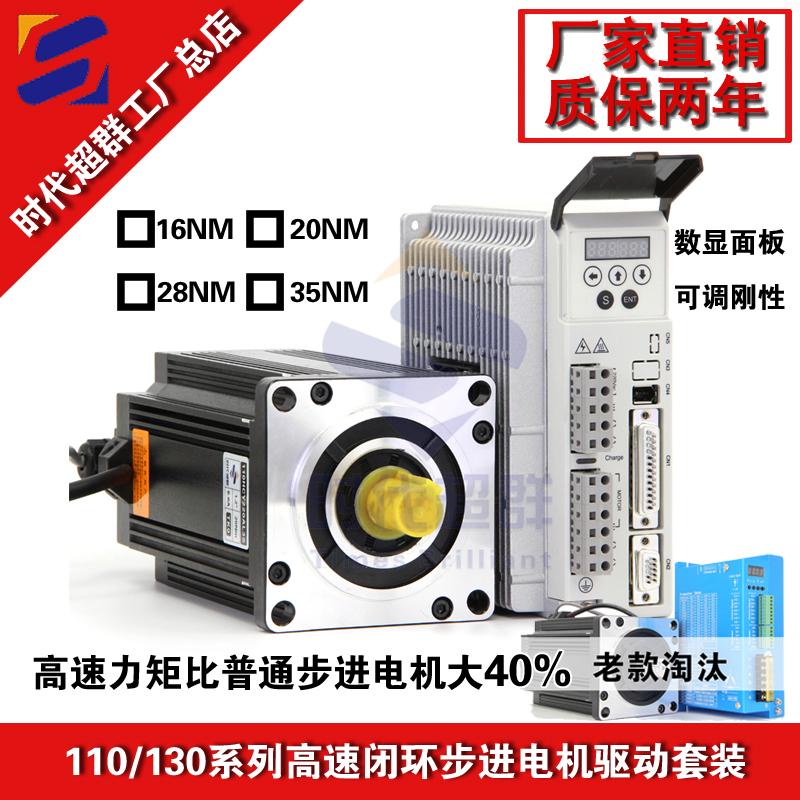

步進電機有優勢在于，編程簡單，接線少，故障也少，扭力大，但國內，步進電機通常情況都能達到600轉。有些客戶可能需要更好一點的轉速，那么此時選擇閉環步進電機是一個非常好的選擇（****在1200轉以下）  上圖為時代超群130系列全數字閉環高速恒扭矩伺服步進套裝，電機130ECP250ALCS-TK0靜轉矩35Nm，電流6A,編碼器1000P。編碼器線長和電機線長為2000mm。
| 相數 | 3 | | 步距角 | 1.2°/STEP | | 電流/相±10% | 6A/PHASE | | 電機****靜扭矩 | 35NM | | 絕緣等級 | B | | 絕緣電阻 | 100MΩ Min 500VDC | | 耐壓 | 500V AC 1minute | | 溫升 | 80℃ max
|
閉環電機有以下特點：
1：低發熱（靜止時，電流幾乎為零，無發熱） 2：平滑（基于反饋編碼器的空間矢量電流控制算法和矢量平滑濾波技術，對困擾傳統步進電機的低頻共振有很好的抵制作用） 3：高速響應（先進的伺服控制技術提供了大力矩輸出，使得系統具有極高動態響應，步進伺服速度可到600-1000RPM） 4：適用行業:點膠機/木工機/焊接機/螺絲機/拉鏈機/繞線機/貼片機/包裝機/雕刻機/激光機/LED/電子設備
ZDM-3HE2280是一款****融入伺服技術的新型簡易步進伺服驅動器，適配本公司86/110/130三相步進電機。本步進伺服驅動器運用****的32 位 DSP，采用先進的伺服控制算法進行控制。相比傳統步進驅動器 ，此步進伺服驅動器能夠完全避免步進電機丟步問題，可以有效的抑制電機溫升，明顯的降低電機振動，極大的增強電機高速性能。并且本驅動器成本是交流伺服系統的 50%，同時適配電機尺寸兼容傳統步進電機，方便客戶升級替換�？傊瞬竭M(jìn)伺服驅動器集無丟步、低溫升、高轉速、高轉矩、低成本等優點于一體，是一款性價比極高的運動控制產品。 可搭配RV75蝸輪蝸桿
客戶在輸出扭矩不夠的情況下，可以假裝蝸輪蝸桿減速機，增肌輸出扭矩。蝸輪蝸桿減速機的主要特點是具有反向自鎖功能，可以有較大的減速比，輸入軸和輸出軸不在同一軸線上，也不在同一平面上。但是一般體積較大，傳動效率不高，精度不高。此款減速機械結構緊湊、體積外形輕巧、小型高效；熱交換性能好、散熱快；安裝簡易、靈活輕捷、性能優越、易于維護檢修；運行平穩、噪音小、經久耐用；使用性強、安全可靠！ 35nm步進閉環電機搭配15速比蝸輪蝸桿最終能輸出的扭矩如下 客戶要求電機加蝸輪蝸桿最終輸出60轉每分鐘，那么減速前電機輸出900轉每分鐘，900轉每分鐘對于步進電機來說也就剩下8NM左右，輸出扭矩為 8nm*15速比*60%輸出效率=76.5NM,正好在減速機能成收的額定扭矩范圍內（即減速機額定輸出扭矩）那么這款步進電機搭配減速機的靜輸出扭矩就有76.5NM
廣泛應用于適合各種力矩要求較大的自動化設備和儀器，例如：雕刻機、剝線機、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。
聯系方式：QQ:467102884 電話：18710050116（劉女士）
