上圖測試產品為42HBD48AL4-TF0兩相步進電機，ZD-2HD318步進電機驅動器，步進電機測試板，S-60-24開關電源

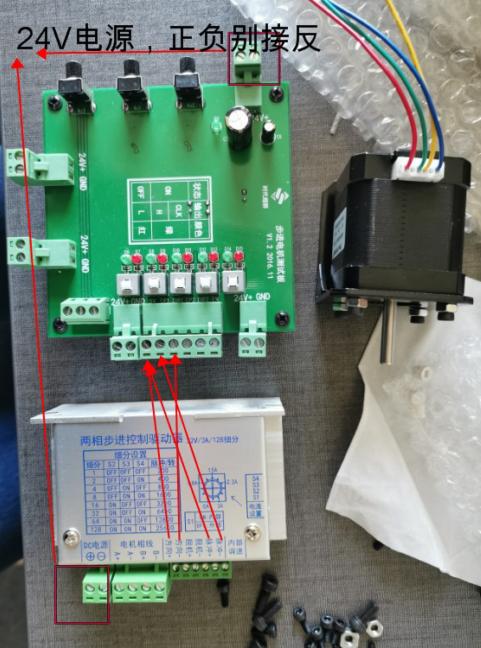

42HBD48BJ4-TF0兩相混合式步進電機，機身高48MM，扭矩0.52N.m，電流1.7A，軸徑Φ5MM，圓軸，配套驅動器ZD-2HD318高性能兩相步進電機驅動器具有高集成度、高可靠性；接口采用高速光耦隔離；****輸出電流1.8A；****輸入電壓：DC 32V(峰值)；短路、過流、過熱保護功能；內部每秒0-10K脈沖，實現簡單控制；高細分，****支持128細分設定驅動器側面撥碼可以設置電流和細分，以及全半流和內外脈沖，根據電機參數電流0.4A調節驅動器電流0.4A,細分普遍采用16細分，選擇半流以達到更好的穩定性以及發熱情況，內外脈沖則根據自己需要選擇 驅動器與測試小板連接圖如下：測試版可以控制電機的方向和正反轉
此款測試小板可以當作一款無需編程的控制器，有三個調速旋鈕，換向開關，還有兩個24V輸出。非常的方便。 聯系方式：QQ:467102884 電話：18710050116（劉女士）
