上圖為客戶定做的一套57直線導軌滾珠型絲杠導軌 有效行程200mm，絲杠直徑12MM,導程為4mm，即電機轉一圈絲杠轉動距離4mm。滑塊移動速度1—50mm/s。
滾珠絲杠細節圖：精度更高 使用壽命更長
此類型導軌有效行程可以做到1米，絲桿可做成1605、1610規格的滾珠絲杠，可配42/57步進電機、60閉環步進電機，40/60伺服電機等。
搭配時代超群兩相混合式步進電機57HBS56AL4-TF8 步距角1.8° 扭矩1.2N.m，電流3A，機身高56MM，出軸長22mm，軸徑Φ6MM或者Φ8MM，圓軸或者銑扁均可定制，此款電機結構簡單、可靠性高、經濟耐用。
DM542是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 DM542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。

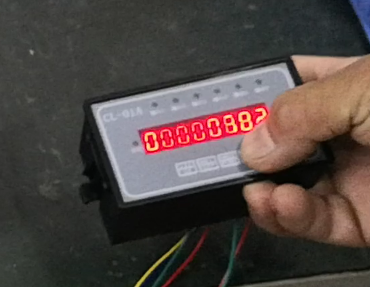

CS20-1是我公司****研發的智能步進 伺服電機脈沖發生器，具有體積小、可靠性高、壽命長、輸出脈沖穩定等特點。用途廣泛可實現各種自動化產業 例如:自動制袋機，自動切分機，粉劑包裝機;。其它任何您想實現的步進電機單軸控制器�？砷_發專機控制器�？刂祁A(yù)留串口功能，可根據需要增加電腦控制端，也可做為第二軸輸出，具體控制方式可由客戶定制，另本公司****研發出一種控制方式，即在第一軸的電機運動過程中，可按照條件啟動第二軸電機，在不影響第一軸電機運行的情況下，啟動第二軸電機，按照系統的升降速運行到指定速度，以及指定距離，保證不會丟步，此控制方式好多場合非常需要，但市面上無此種控制，如果有需要可以與本公司聯系。 首先按照如下示意圖接好線
控制器供電以后，按照如下進行編程 解：01 J_BIT 1 0 06 如果輸入 1 為低,跳到第4 行 02 J_BIT 2 0 09 如果輸入 2 為低,跳到第7 行 03 JUMP 01 跳轉到第 1 行 04 SPEED 10000 手動正速度為10000Hz 05 AU_LP 1 1 1 電機朝正向運動,輸入1 為高,降速停止 06 JUMP 01 跳轉到第 1 行 07 SPEED 20000 手動反速度為20000Hz 08 AU_LP 2 1 0 電機朝反向運動,輸入2 為高,降速停止 09 JUMP 01 跳轉到第 1 行 10 END 程序結束
聯系方式：QQ:467102884 電話：18710050116（劉女士）
