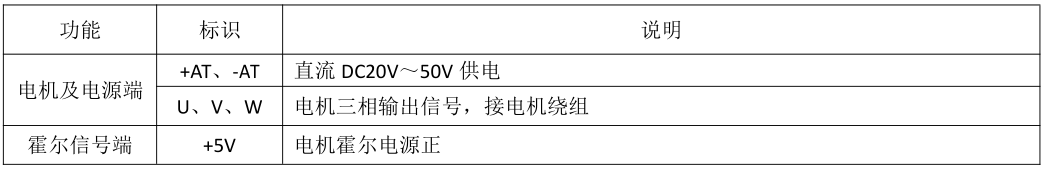

ZM-6545A驅動器采用美國高性能專用無刷直流電機驅動芯片,該控制器適合驅動中小型無刷直流電機。由于采用新型的PWM技術，使電機運行速度高, 振動小, 噪聲低,運行平穩。 主要特點 ◆直流電壓20VDC-50VDC。 ◆PWM頻率不小于12KHZ。 ◆輸入信號與TTL兼容。 ◆驅動電流達45A。 ◆本驅動器具有二種功能，跳線場W短接，通電后運行有霍爾電機，跳線場W不短接，通電后運行無霍爾電機，即霍爾可以不用。 ◆速度開環或閉環控制。出廠前一般設置為開環。用戶可提出要求設置閉環****速度。用戶也可自己改變****閉環速度。閉環速度的改變應由專業人員操作。 操作方法：斷開電源，打開盒蓋，找到1，3，5，9跳線場。如需要****5000轉閉環，5腳跳線場短接。又如需****4000轉閉環，則需1,3跳線場短接。計算方法：跳線場短接后累加乘以1000，即為****閉環轉速�？刂艱A端0V到5V,就可以控制閉環轉速0到****轉速。 下面介紹一下這款驅動器如何控制方向和速度 首先電機電壓是多少，驅動器供電電壓就是多少然后按照如下定義接好線。

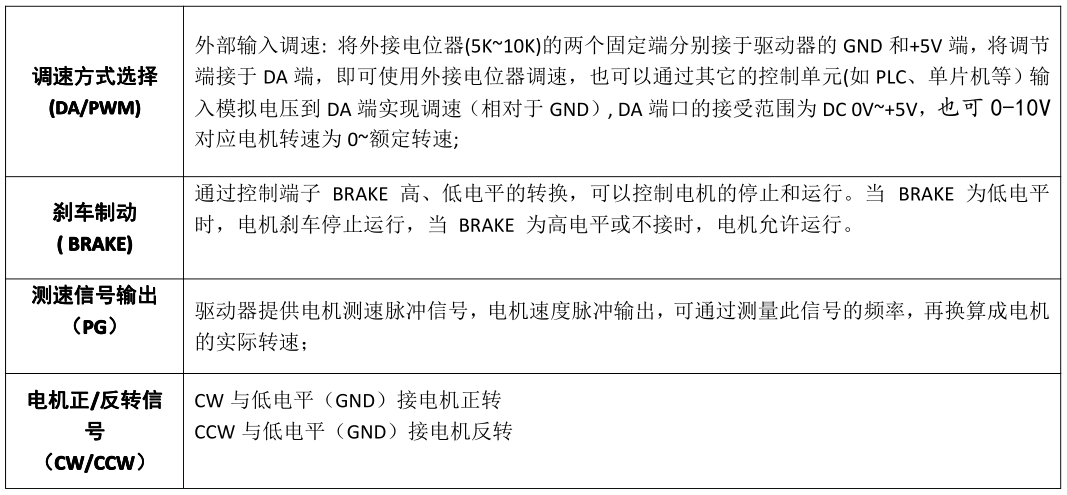

控制電機的方向和轉速要利用控制信號端口，此時必須要接電位器，不接電位器，電機是不會轉的，+5V和SPEED和GND可外接電位器調速，SPEED為信號電壓端口，接好電位器，調方向的話用GND和CCW短接是一種方向，GND和CW短接是另外一種方向。
故障現象及排除: CW 端或 CCW 端低電平啟動，發光管由亮到按約一秒，驅動器運行，發光管長亮。 缺相：發光管二次閃亮一次長暗，檢查霍爾信號。 堵轉：發光管五次閃亮一次長暗。檢查霍爾信號，檢查負載有無卡死。電機線有無短路。 過流：發光管三次閃亮一次長暗。檢查霍爾信號，檢查負載有無卡死。電機線有無短路。 電壓低：發光管七次閃亮一次長暗。檢查電源電壓。 啟動后不轉：發光管六次閃亮一次長暗。檢查接線是否正確。
常見問題 1、初次使用該驅動器，如何能盡快上手？ 正確接好電源線、電機線、霍爾線后，外接電位器緩慢加速，電機正確轉動后，再依次測試使能、方向等功能。如對本產品不熟，初次使用應做好測試后，再安裝到實際場合使用。 2、電源接反有何影響？ 會立即燒毀驅動器。 3、上位控制信號電壓****是多少V？ 調速信號****電壓為5V，超過此電壓會導致驅動器燒毀。 4、驅動器長時間工作后外殼比較熱，正常嗎？ 正常，在常溫下，長時間工作外殼達到90度不會對性能有影響。 5、電源指示燈亮，但電機不轉且抖動，是什么原因？ 可能是相線與霍爾線有錯誤，請按照電機說明書正確接線后重新通電測試。 6、用此驅動器，能否將我的電機轉速調到6000？ 無刷電機的****轉速是由電機本身的參數決定的，驅動器能將電機轉速控制在0至****速。 7、我手上已經有電機，購買此驅動器后如何接線？ 必須先確定手上的電機的相線和霍爾線定義后才能接線，如不確定，需向電機廠家詢問。不正確的接線會導致驅動器損壞。 8、想在此驅動器上加些功能或做新產品開發，是否可以？ 可以，請聯系我公司。
