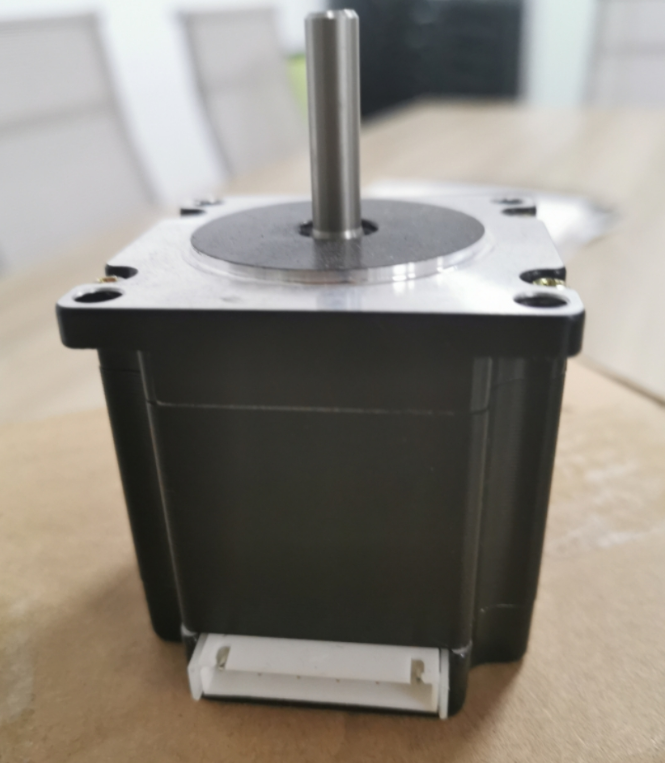

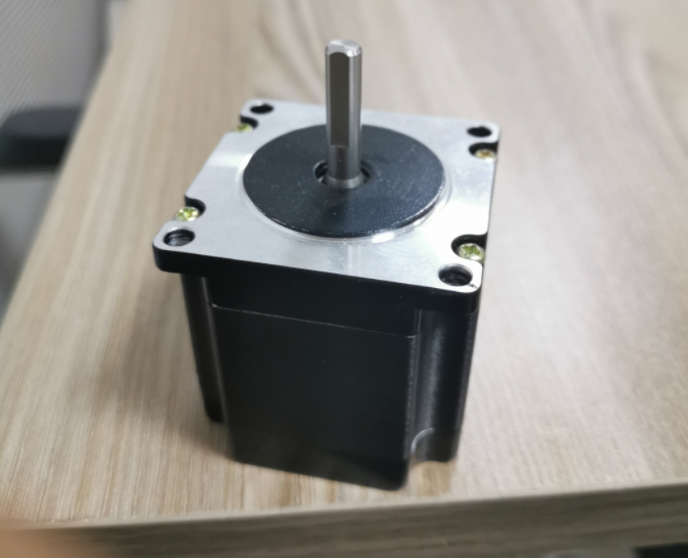

上圖為客戶定做的一款接插件57步進電機57HBP56AJ4-TF0為時代超群一款軸6.35M買的電機，電機步距角1.8° 扭矩1.2N.m，電流2A，機身高56MM，出軸長22mm，D軸，此款電機結構簡單、可靠性高、經濟耐用。

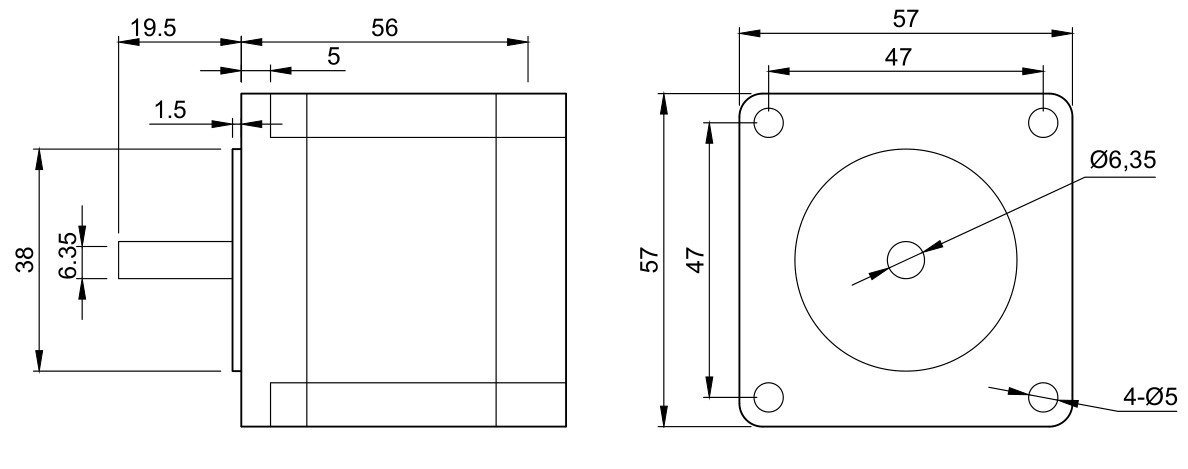

具體尺寸圖如下：
搭配驅動器推薦：數字式驅動器輸出力矩更大，效果更好。
ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。
CM20L-60六軸控制器是我公司新研制的“運動控制器”采用高性能32位Cpu，驅動裝置采用細分步進電機或交流伺服電機，配備液晶顯示器，全封閉觸摸式操作鍵盤。該系統具有可靠性高，精度高，噪音小，操作方便等特點。 本控制器可控制六個電機運動，可實現點位、直線、圓弧插補的操作。具有循環、跳轉、子程序、中斷、隨動、測位等功能。支持中文、英文，文字指令、GM代碼。簡單、清晰的參數給您的操作帶來方便和快捷。輸入/輸出的設置功能可方便您的使用和維修。
主要功能
參數設置：可設置與加工、操作有關的各個控制參數，使加工 效果達到****狀態。 手動操作：可實現高、低速手動、點動、回程序零、回機械零 等操作。 程序管理：可對當前加工程序進行修改、保存。 自動加工：可實現單段/ 連續、空運行、暫停等功能。 示教編程：可使用示教編程或選擇示教 外部手動：可定義多種外部手動功能，以方便使用 自由選擇輸入功能：使有限輸入口可實現各種用戶需求 指令豐富：20 條多功能指令，能滿足您的各種功能需要 快速點位：名軸可以****速度分動，以提高效率
技術指標 最小數據單位：0.001mm ****數據尺寸：±9999.999mm 快速點位運動限速：8000mm/min ( 脈沖當量為0.001 毫米時) ****加工速度限速：8000mm/min ( 脈沖當量為0.001 毫米時) ****脈沖輸出頻率：150KHz 控制軸數：6軸 電子齒輪：分子:1-65535, 分母:1-65535 系統主要功能：自動、手動、程序編輯、系統參數、自檢、設置等
聯系方式：QQ:467102884 電話：13811070445（劉女士）
