上圖為客戶定做的一套注射泵用同步帶導軌，控制的澳規在限位之間做往復運行，可實現電位器調速，中途可任意停止，和再起啟動。操作簡單，下面就具體產品坐下介紹
CS10-3控制器如何外接限位開關，來控制電機帶動導軌滑塊做往復運行，客戶通常使用的限位開關有兩用，一種是兩根線的接觸樣式限位開關，另外一種是感應式限位開關，通常為三根線，按如下接線

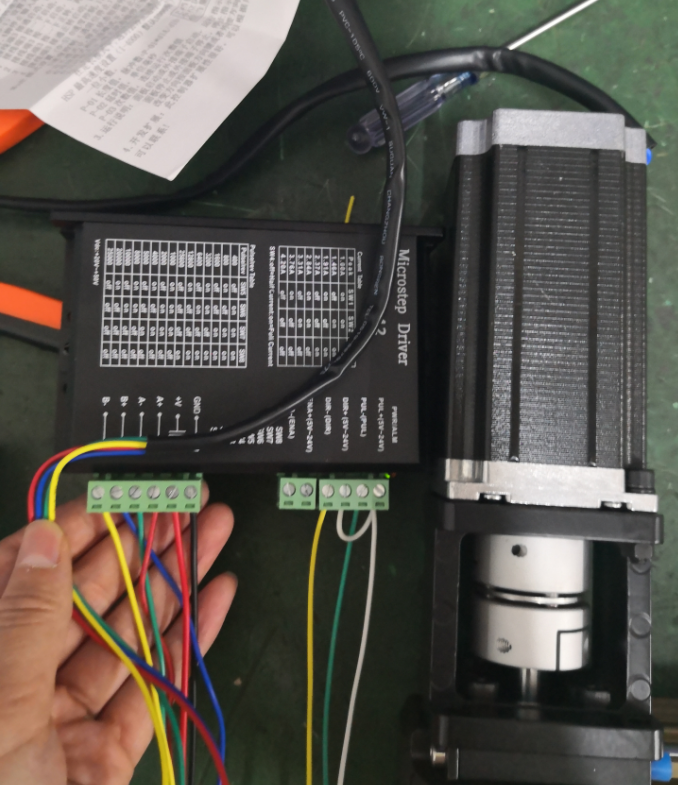

電機和驅動器的接線示意圖

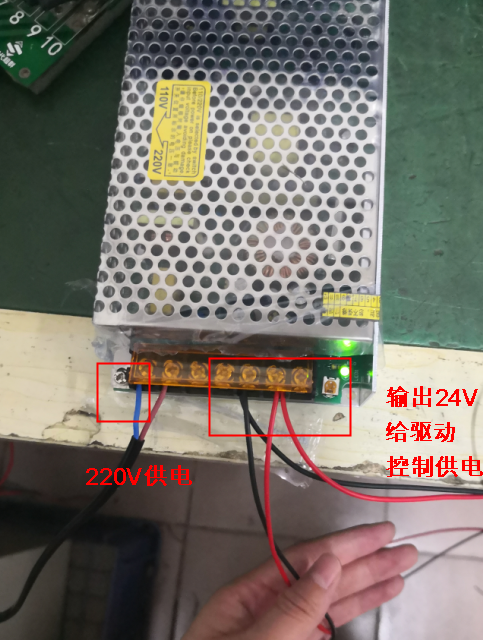

57HBP112AL4-TFA為時代超群雙出軸兩相混合式步進電機 步距角1.8°，扭矩2.8N.m，電流3A，機身高112MM，軸徑Φ8MM，D軸，出軸長22mm。DM542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。 電源接線

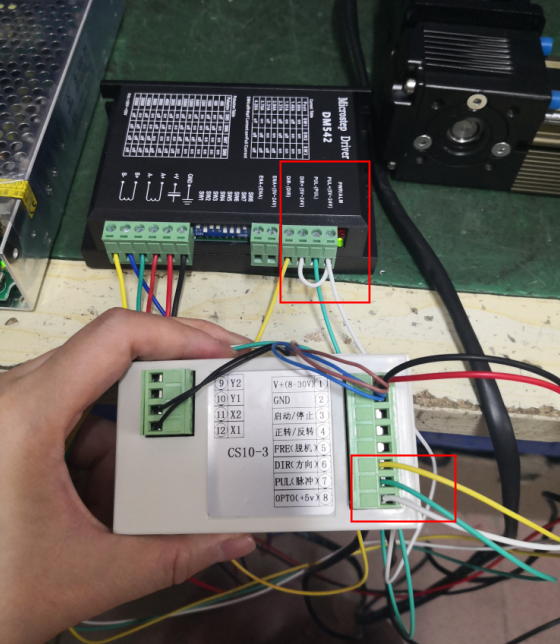

控制器和驅動器接線
往復運行需要選擇速度模式0

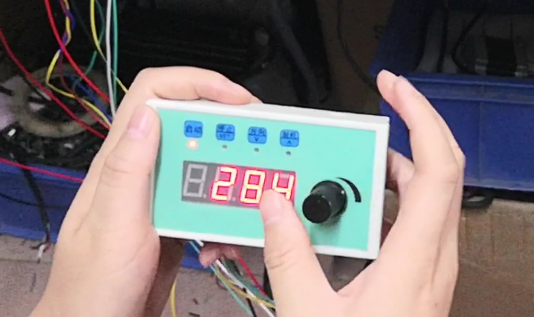

具體操作設置
聯系方式：QQ:467102884 電話：18710050116（劉女士）
