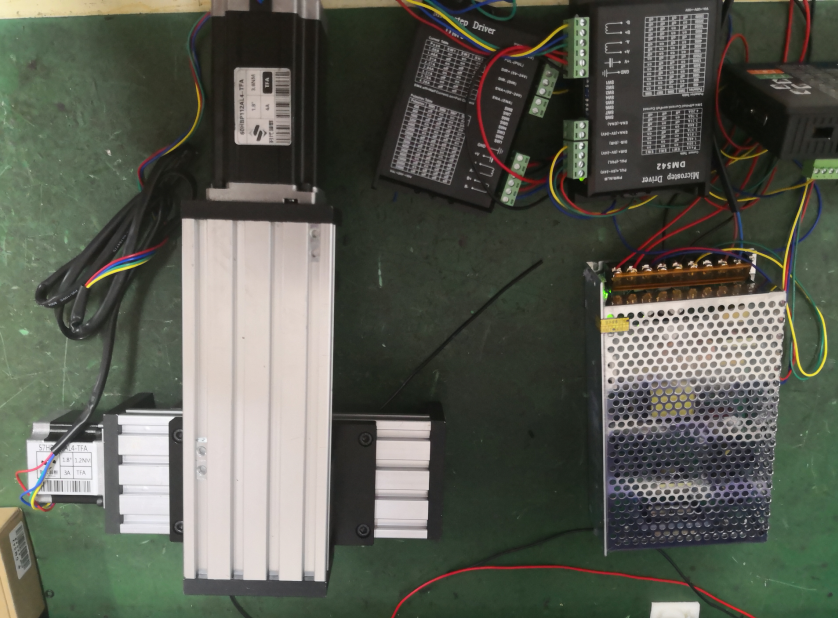

上圖為國外客戶定做的一套兩種導軌控制系統，采用到了一款CM40L-20控制器，兩個DM542驅動器，一個24V-200W開關電源，兩根有效行程100MM的導軌1610的絲桿，X軸電機采用了3.5NM步進電機，Y軸電機采用了1.2NM步進電機。

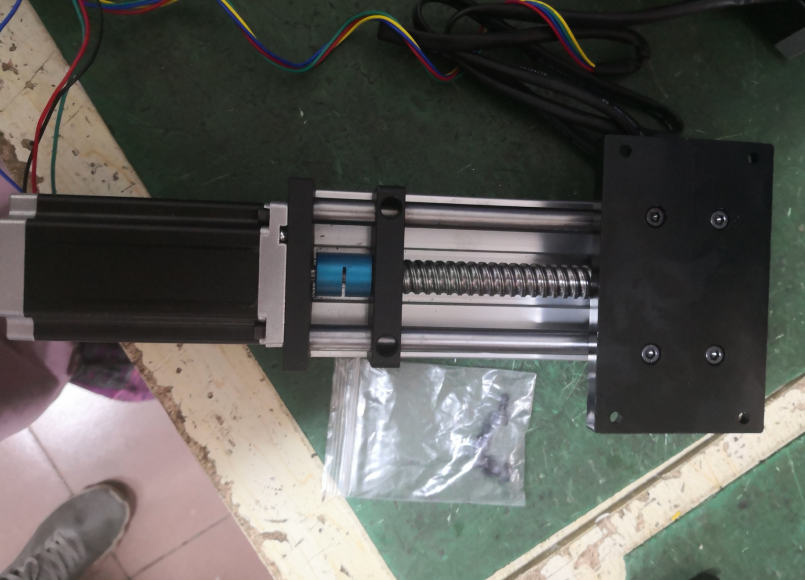

EBX系列光軸線性滾珠直線導軌滑臺，實現高速運行，精度可達0.03mm運行平穩！導軌水平載重50KG，垂直載重10KG，絲桿12MM，16MM可選，導程4MM，5MM, 10MM可選，絲桿速度可達到0-50mm/s。有效行程可以做到1米以內�？筛鶕�(jù)客戶要求定制�？蛻粢笠粋�有效行程200MM的絲桿和100MM絲桿水平十字交組裝，需要十字模組必備配件及十字連接片，如上圖，組裝好即可。
時代超群兩相混合式步進電機57HBS56AL4-TF8 步距角1.8° 扭矩1.2N.m，電流3A，機身高56MM，出軸長22mm，軸徑Φ6MM或者Φ8MM，圓軸或者銑扁均可定制，此款電機結構簡單、可靠性高、經濟耐用。
以上為時代超群混合式兩相步進電機60HBP112AL4-TF0，電機步距角1.8°，扭矩3.5N.m，電流3A，機身高112MM，軸徑Φ8MM，銑扁，出軸長21mm,電機采用永磁硅鋼片造，低碳環護，與其他品牌步進電機相比具有定位精度高，輸出力矩高，響應頻率高，運行噪音低，動態特性好等特點及優勢。廣泛適用范圍于激光、醫療、紡織、安防等行業。
DM542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，，2、4、5、8、10、16、20、25、32、40、50、64、100、125和128細分任選脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。脈沖信號電壓為DC5-24V； 適合于各種轉速，尤其是高轉速運轉，噪音低，扭矩大，振動小，適合于雕刻機、切割機、拉線機、噴涂機、繪圖儀、各種數控機床、打標機、推桿機等各種小型自動化設備使用。
CM40L系列控制器支持1-4軸控制，此鏈接為單軸控制器連接，6路輸入 8路輸出 全光耦隔離 抗干擾能力強！ 485 接口，可與PLC 混合編程 24V 雙電源隔離供電，分為系統供電與IO 供電 編碼器接口，可做專機！程序行480 行 USB 接口，系統供電，上位機軟件或圖片下載使用！ 直線插補 圓弧插補。 聯系方式：QQ:467102884 電話：18710050116（劉女士）
