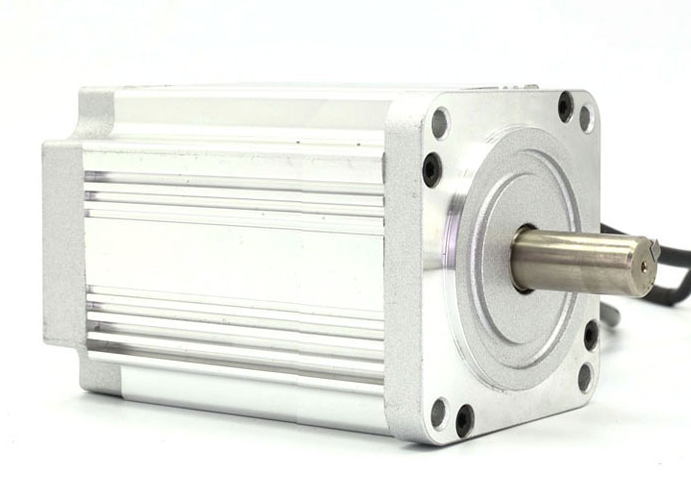

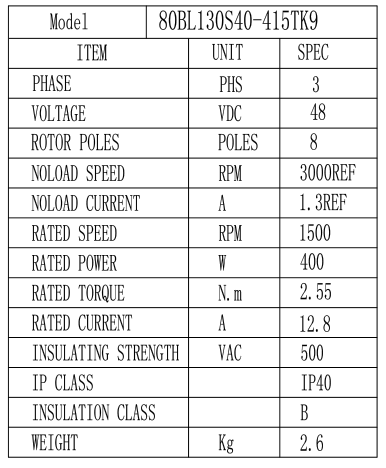

直流無刷電機80BL130S40-415TK9，電機電壓48V，功率400W，轉速1500轉，具體參數見下表，此款電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能�？捎糜诔橛蜔煓C(jī)、抽水機等家用器具，以及電控制器、發動機等汽車領域。應用范圍非常廣泛。

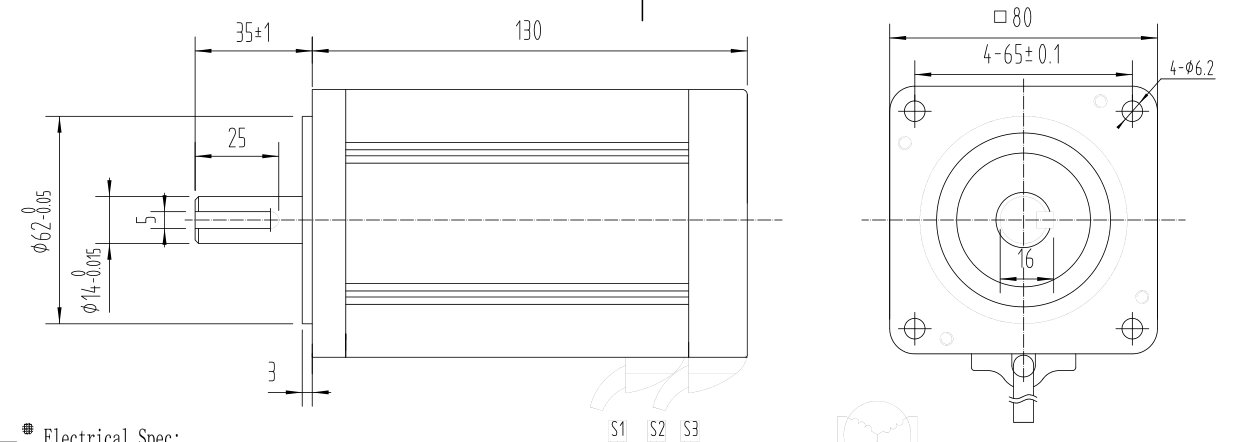

產品尺寸圖如下：
那么如何給這款無刷電機搭配適當?shù)尿?qū)動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。400W/48V=8.3A,選配的驅動電壓輸入為48V，電流大于峰值電流(8.3A的1.5倍左右)，選擇ZM-6615（****50V 15A）效果是比較好的.
ZM-6515A無刷直流電機驅動器是我公司****推出的，針對中功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動峰值電流在15A以下，電源電壓在DC18V~50V以內（面板標稱DC24V~48V）的任意一款低壓有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。 如果上電以后不轉，要么排除一下原因 接線方法如下：注意一根線都不能接錯�。�！
控制方法如下：
下圖紅框端口必須短接，這個是控制啟停的
一定要接電位器？否則不會有電壓到使能口，下圖紅框可外接電位器調速，VSP端口為調速信號端口
如果沒有電位器，可以按照如下操作就可以了
就是吧5V和VSP短接，這樣有一個控制信號電壓，電機就可以轉了�；蛘咧苯油饨右粋�(gè)電位器即可。 如何控制電機制動？下圖紅框端口短接，即可控制制動停止
聯系方式：QQ:467102884 電話：18710050116（劉女士）
