時代超群HBX系列雙線型重型滑臺導軌滑塊為150mm*155mm，分為四個導軌滑塊，或者兩個導軌滑塊的，今天介紹一下一款加大款兩滑塊導軌滑臺，適合一些客戶要求負載的重量并不是特別大，但是負載的體積比較大。如下圖，這款導軌水平****載重200KG，垂直載重80KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1605、1610、2020、2010，2510，可配86/110/130系列步進電機。

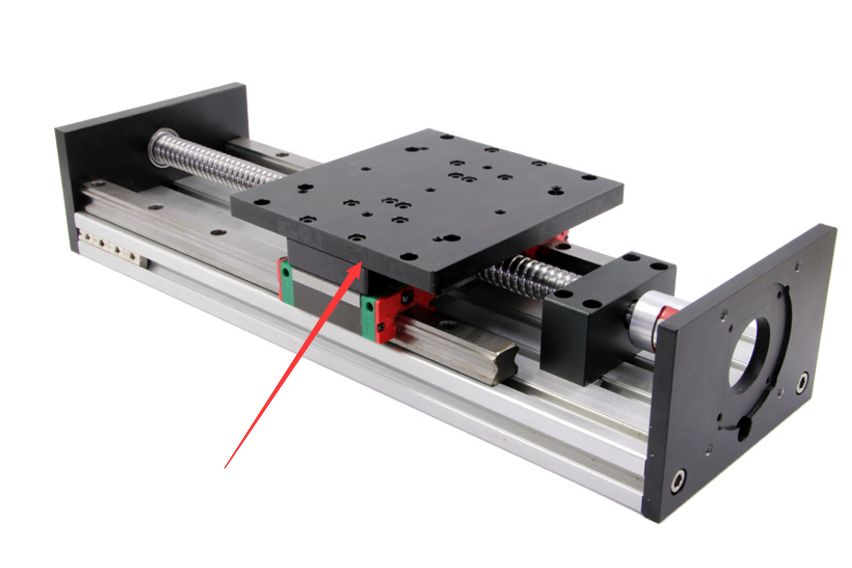

HBX2010J-200，導軌150型材，滑塊面寬150*150MM，承重面更寬。適合負載200kg以內。

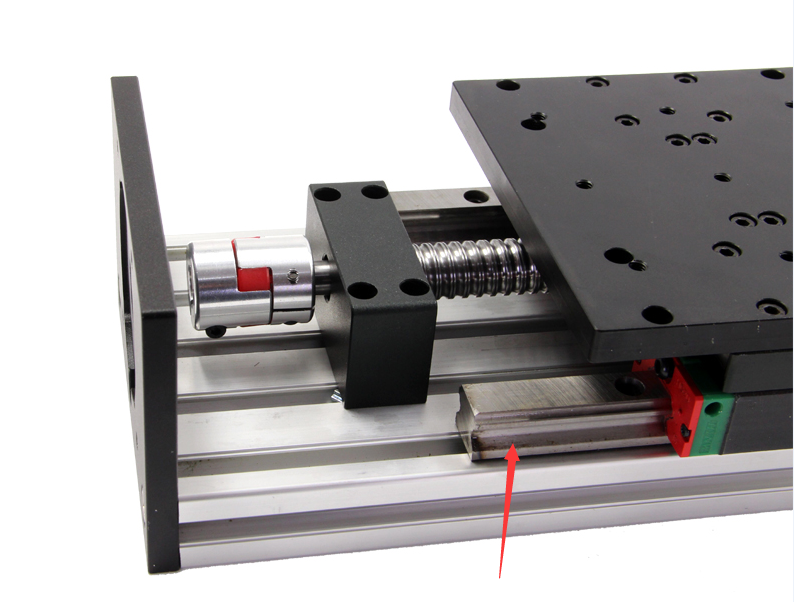

加粗型線規，比普通的線規承受力更好，穩定性更高

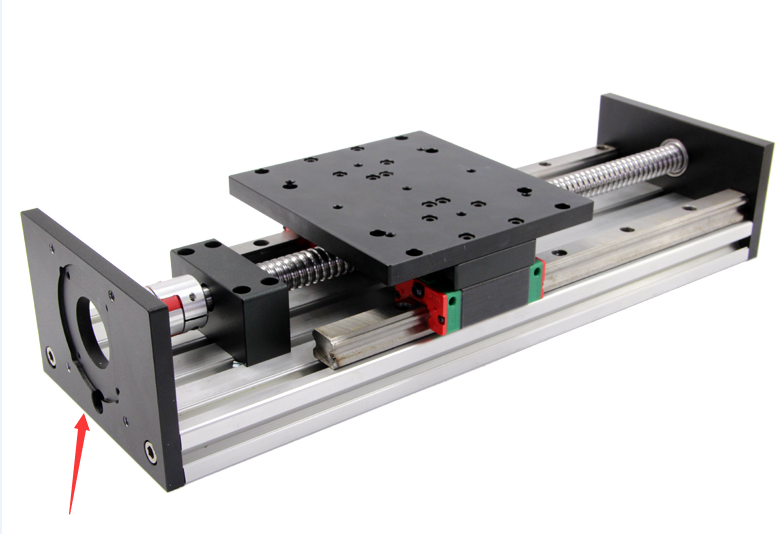

86/110通用連接法蘭，適用范圍更廣。連接法蘭支持定做。客戶提供電機圖紙就可以。
底部型材設置安裝溝槽，方便安裝。鋁型材設計，防水效果比較好。不易生銹。
上圖為時代超群86系列 8.5nm步進電機套裝86EBP147ALC-TK0高速大扭矩 閉環控制 額定轉速高達1200轉！ 空載****轉速每分鐘可達到3000轉。編碼器1000P。編碼器線長和電機線長為2mm。電流范圍0~7.2A，電壓范圍AC18~80V/DC24~110V。適合于各種中小型自動化設備和儀器，例如：木工雕刻機、線束加工機、激光切割機、高速繪圖儀、小型數控機床、自動化裝配設備等。在要求噪音小、運行平穩、高速度響應的設備中應用效果特佳。 產品參數如下：
特性曲線圖如下：
配套ZDM-2HA865 為新一代 DSP 數字式步進閉環驅動器，采用先進的矢量型閉環控制技術，****克服傳統開環步進電機丟步的問題，并且顯著提高步進電機的高速性能、降低電機的發熱程度和減小電機的振動，進一步的提升設備的工作速度和精度，降低設備的能耗。此外，在電機出現連續過載時，驅動器會輸出報警信號具有與交流伺服系統同樣的可靠性。適配的電機安裝尺寸與傳統的 (57/60) 和 86 系列步進電機完全兼容，傳統開環步進驅動方案可以做到無縫升級，對于交流伺服系統具有極高的成本優勢。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
