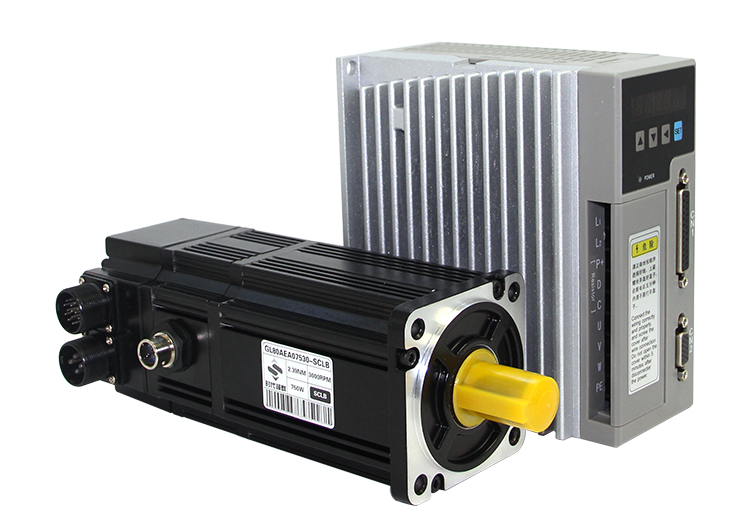

伺服剎車電機驅動器套裝

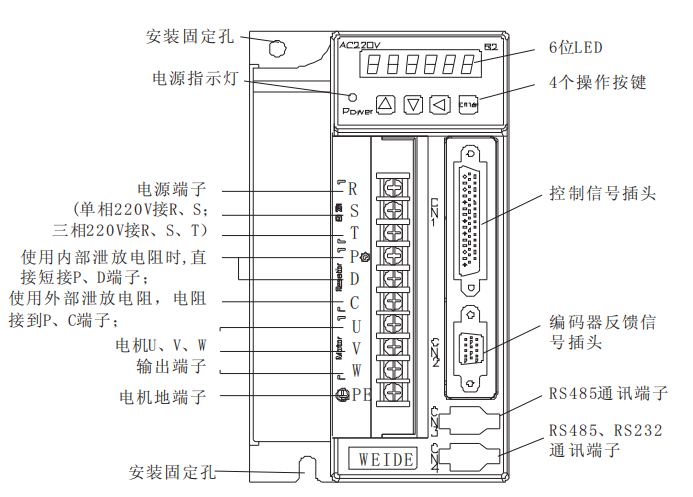

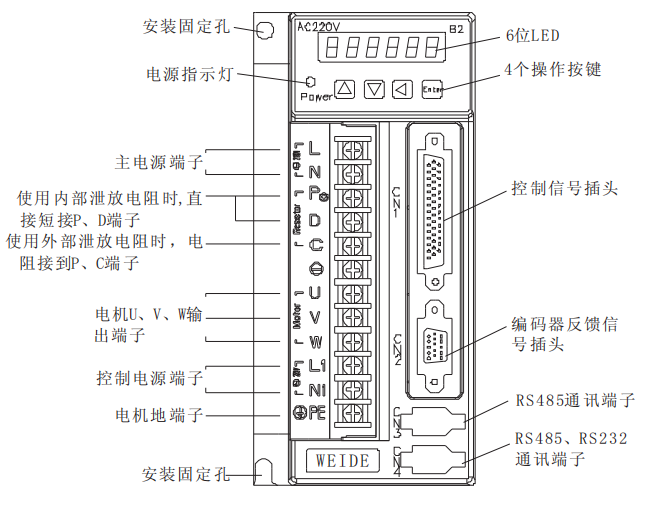

安裝方法 水平安裝：為避免水、油等液體自電機線口流入，將電纜出口至于下方 垂直安裝：若電機軸朝上安裝且附有減速機時，需防止減速機內的油漬經電機軸 滲入電機。 安裝及拆卸帶輪時，勿用榔頭敲擊電機或電機軸，避免造成電機軸承與編碼器的損 壞。應采用螺旋式壓拔工具拆裝。 電機軸的伸出量需充分，否則容易使電機運動時產生振動。 固定電機時需用止松墊圈緊固，防止電機松脫。 電機不可承受大的軸向與徑向負載，建議使用彈性聯軸器連接。 驅動器接線端子
連線規定 1．建議由三相隔離變壓器供電，減少電擊傷人可能性； 2．建議電源經噪聲濾波器供電，提高抗干擾能力； 3．請安裝非熔斷型短路器使驅動器故障能及時切斷外部電源； 4．接地線要≥2.5mm2，盡可能粗壯，做成單點接地，伺服電機的接地端子與伺服 驅動器的接地端子PE務必相連； 5．為防止干擾引起誤動作，建議安裝噪聲濾波器，并注意： 噪聲濾波器、伺服驅動器和上位控制器盡量近距離安裝； 繼電器、交流接觸器、制動器等線圈中務必安裝浪涌抑制器； 動力電路線纜和信號線不要捆扎在一起； 6．正確連接電纜的屏蔽層； 五、顯示與操作 5.1 鍵盤操作 驅動器面板由6個LED數碼管顯示器和4個按鍵↑、↓、←、Enter組成，用來顯 示系統各種狀態、設置參數等。 按鍵功能如下： ↑：序號、數值增加，或選項向前。 ↓ ：序號、數值減少，或選項退后。 ← ：返回上一層操作菜單，或操作取消。 Enter ：進入下一層操作菜單，或輸入確認。

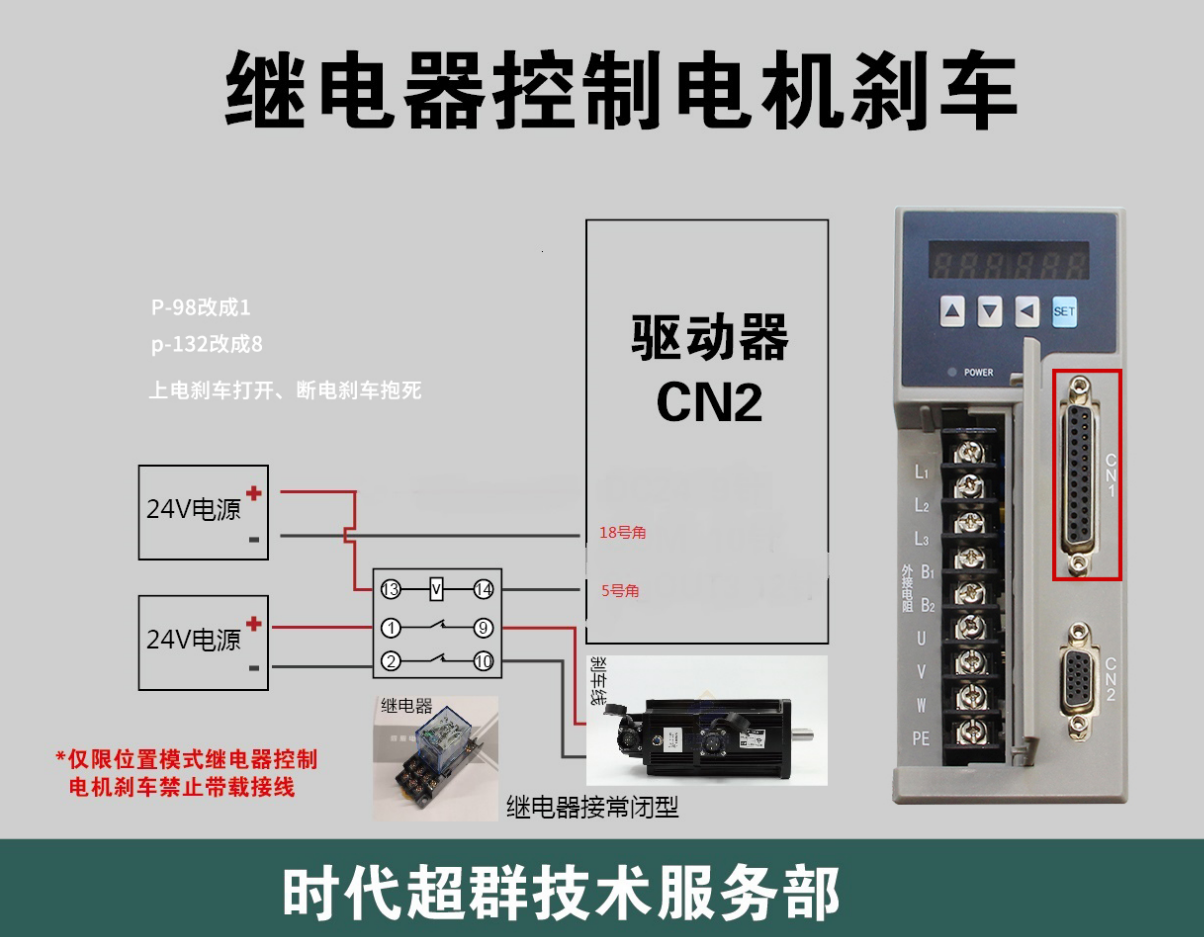

垂直負載必須帶剎車。 更多資料咨詢聯系電話：15210277161（微信同號）
|
